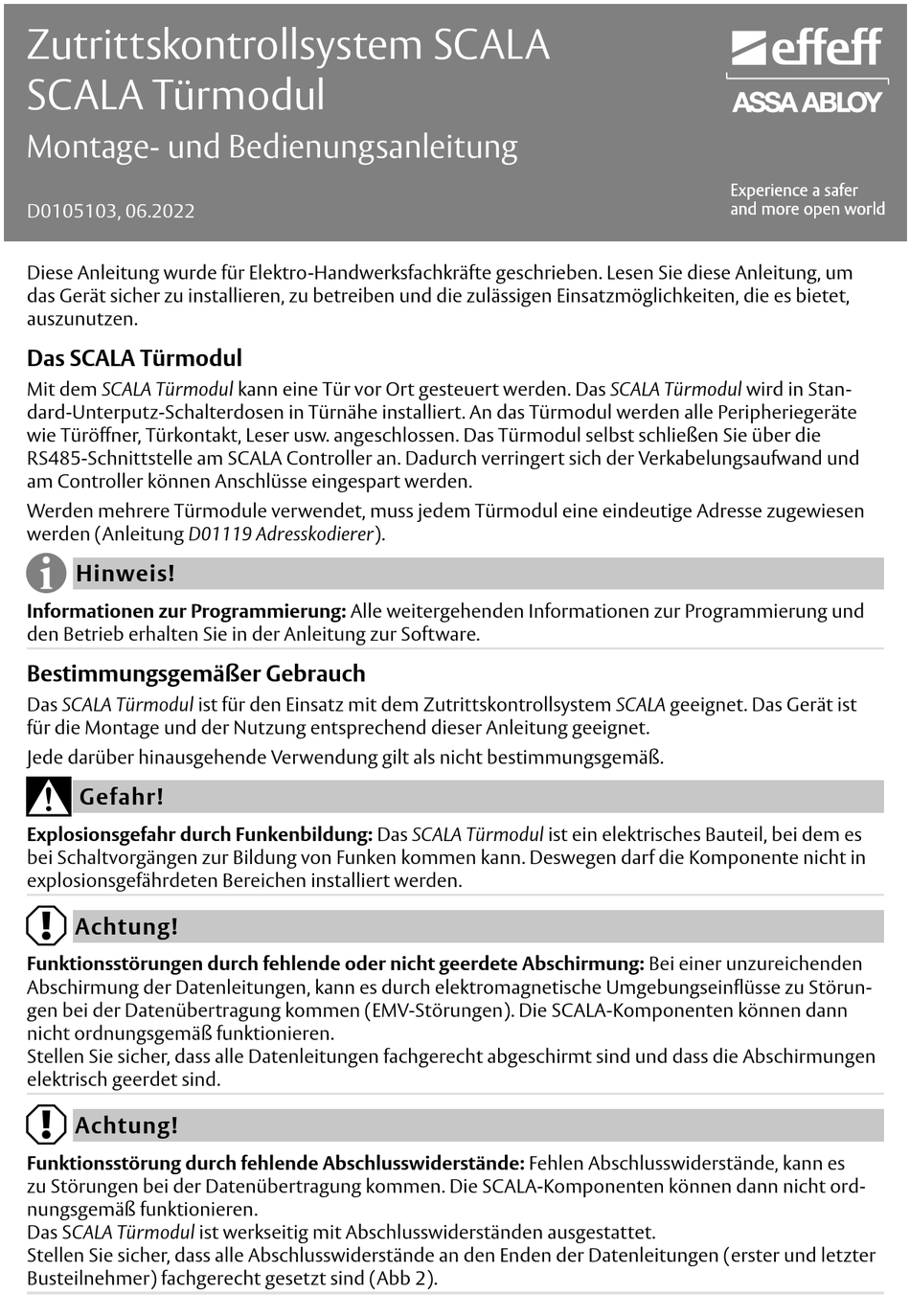

Zutrittskontrollsystem SCALA
SCALA Türmodul
Montage- und Bedienungsanleitung
D0105103, 06.2022
Diese Anleitung wurde für Elektro-Handwerksfachkräfte geschrieben. Lesen Sie diese Anleitung, um
das Gerät sicher zu installieren, zu betreiben und die zulässigen Einsatzmöglichkeiten, die es bietet,
auszunutzen.
Das SCALA Türmodul
Mit dem SCALA Türmodul kann eine Tür vor Ort gesteuert werden. Das SCALA Türmodul wird in Stan-
dard-Unterputz-Schalterdosen in Türnähe installiert. An das Türmodul werden alle Peripheriegeräte
wie Türöffner, Türkontakt, Leser usw. angeschlossen. Das Türmodul selbst schließen Sie über die
RS485-Schnittstelle am SCALA Controller an. Dadurch verringert sich der Verkabelungsaufwand und
am Controller können Anschlüsse eingespart werden.
Werden mehrere Türmodule verwendet, muss jedem Türmodul eine eindeutige Adresse zugewiesen
werden (Anleitung D01119 Adresskodierer).
I
Hinweis!
Informationen zur Programmierung: Alle weitergehenden Informationen zur Programmierung und
den Betrieb erhalten Sie in der Anleitung zur Software.
Bestimmungsgemäßer Gebrauch
Das SCALA Türmodul ist für den Einsatz mit dem Zutrittskontrollsystem SCALA geeignet. Das Gerät ist
für die Montage und der Nutzung entsprechend dieser Anleitung geeignet.
Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.
D
Gefahr!
Explosionsgefahr durch Funkenbildung: Das SCALA Türmodul ist ein elektrisches Bauteil, bei dem es
bei Schaltvorgängen zur Bildung von Funken kommen kann. Deswegen darf die Komponente nicht in
explosionsgefährdeten Bereichen installiert werden.
A
Achtung!
Funktionsstörungen durch fehlende oder nicht geerdete Abschirmung: Bei einer unzureichenden
Abschirmung der Datenleitungen, kann es durch elektromagnetische Umgebungseinflüsse zu Störun-
gen bei der Datenübertragung kommen (EMV-Störungen). Die SCALA-Komponenten können dann
nicht ordnungsgemäß funktionieren.
Stellen Sie sicher, dass alle Datenleitungen fachgerecht abgeschirmt sind und dass die Abschirmungen
elektrisch geerdet sind.
A
Achtung!
Funktionsstörung durch fehlende Abschlusswiderstände: Fehlen Abschlusswiderstände, kann es
zu Störungen bei der Datenübertragung kommen. Die SCALA-Komponenten können dann nicht ord-
nungsgemäß funktionieren.
Das SCALA Türmodul ist werkseitig mit Abschlusswiderständen ausgestattet.
Stellen Sie sicher, dass alle Abschlusswiderstände an den Enden der Datenleitungen (erster und letzter
Busteilnehmer) fachgerecht gesetzt sind (Abb 2).

Werbung

loading

Inhaltszusammenfassung für Assa Abloy effeff SCALA Turmodul

  • Seite 1 Zutrittskontrollsystem SCALA SCALA Türmodul Montage- und Bedienungsanleitung D0105103, 06.2022 Diese Anleitung wurde für Elektro-Handwerksfachkräfte geschrieben. Lesen Sie diese Anleitung, um das Gerät sicher zu installieren, zu betreiben und die zulässigen Einsatzmöglichkeiten, die es bietet, auszunutzen. Das SCALA Türmodul Mit dem SCALA Türmodul kann eine Tür vor Ort gesteuert werden. Das SCALA Türmodul wird in Stan- dard-Unterputz-Schalterdosen in Türnähe installiert.
  • Seite 2 Platinenbeschreibung / Anschlüsse + – IN 1 IN 2 + – Abb 1: Platine des SCALA Türmoduls Position Bez. Beschreibung + – Spannungsversorgung 12 V DC bis 24 V DC RS485-Schnittstelle RS485 Busabschlusswiderstände Eingang 1, potenzialfrei Eingang 2, potenzialfrei Gemeinsame Masse Relaisausgang Schließer (normally open) Relaisausgang Gemeinsamer (common) Relaisausgang Öffner (normally closed)
  • Seite 3: Montage Und Installation

    Montage und Installation Controller Leser Leser Controller Leser Adresse + – + – + – + – + – + – + – + – KL10 KL10 – – – – gesetzt nicht gesetzt gesetzt gesetzt nicht gesetzt gesetzt Abschlusswiderstände Abschlusswiderstände Abb 2: Terminieren –...
  • Seite 4 Spannungsversorgung 12 V oder 24 V je nach Verriegelungselement ASSA ABLOY Sicherheitstechnik GmbH D-72458 Albstadt www.assaabloy.de 230V~ vom SCALA – – Controller RS485 SCALA Türmodul + – Potenzial- IN 1 freier IN 2 Eingang Verriegelungs- + – element Ansteuerung des...
  • Seite 5 Gewährleistung und Entsorgung Aktuelle Informationen Aktuelle Informationen finden Sie unter: www.assaabloy.com/de Gewährleistung Es gelten die gesetzlichen Gewährleistungsfristen und die Verkaufs- und Lieferbedingungen der ASSA ABLOY Sicherheitstechnik GmbH (www.assaabloy.com/de). Entsorgung Für Produkte, die mit dem Symbol (durchgestrichene Mülltonne) gekennzeich- net sind gilt: Die geltenden Vorschriften zum Umweltschutz müssen eingehalten werden.
  • Seite 8 ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND Tel. + 49 7431 123-0 albstadt @ assaabloy.com www.assaabloy.com/de...
