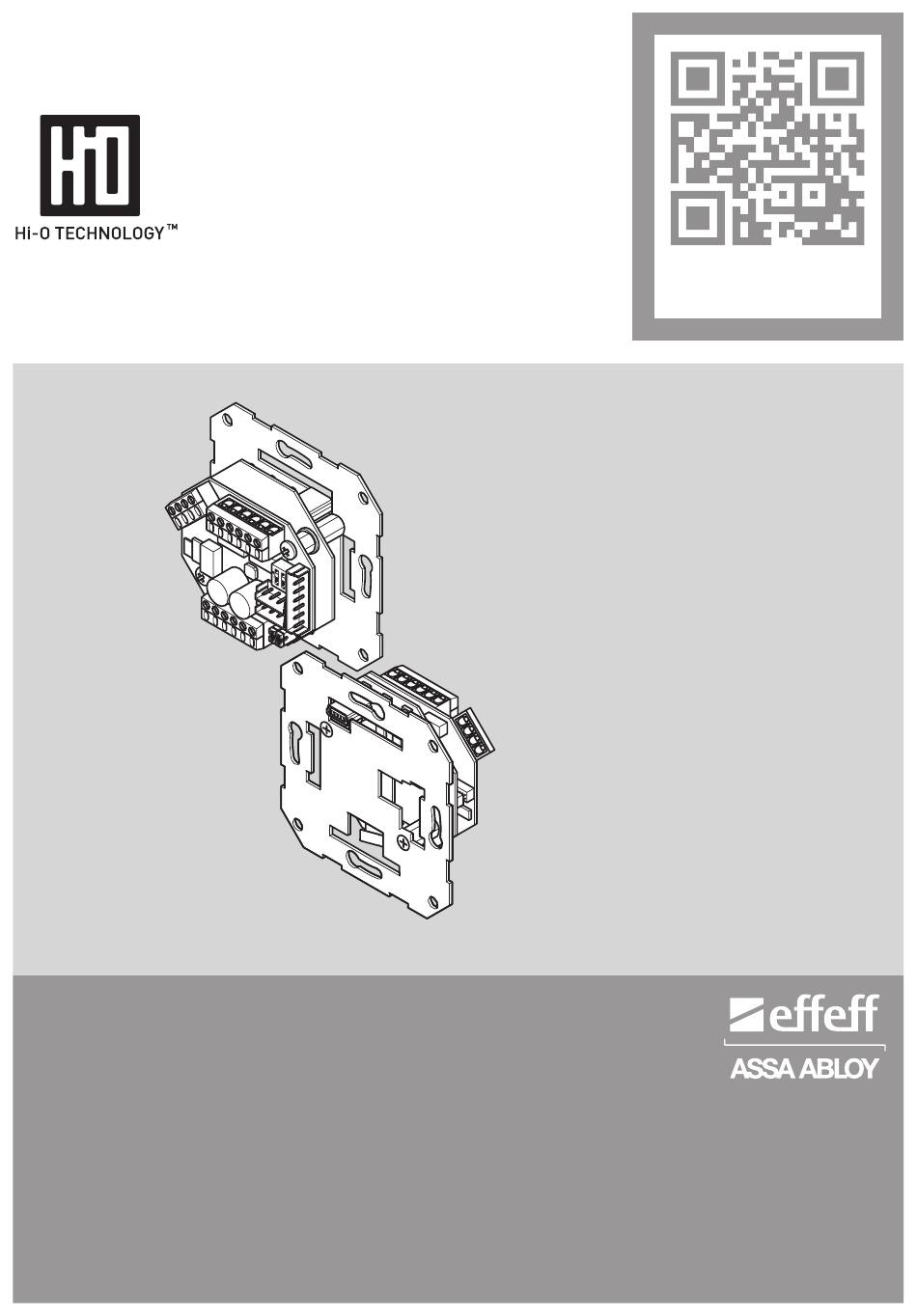

ePED
Rettungswegtechnik
®
ePED
Escape Route Technology
®
ePED
Hi-O IO-Modul 1386IO
®
ePED
Hi-O IO module 1386IO
®
Installations- und Montageanleitung
Installation and fitting instructions
D0111601
1
2
O N
C T
S
www.assaabloy.de
DE Seite
EN Page
ASSA ABLOY, the global leader
in door opening solutions
2
18
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Assa Abloy effeff ePED 1386IO
Inhaltszusammenfassung für Assa Abloy effeff ePED 1386IO
- Seite 1 Rettungswegtechnik ® ePED Escape Route Technology ® www.assaabloy.de DE Seite EN Page ePED Hi-O IO-Modul 1386IO ® ePED Hi-O IO module 1386IO ® Installations- und Montageanleitung Installation and fitting instructions ASSA ABLOY, the global leader D0111601 in door opening solutions...
- Seite 2 ® ist ein eingetragenes Warenzeichen der ASSA ABLOY Sicherheitstechnik GmbH. Open Source Lizenzen ASSA ABLOY Sicherheitstechnik GmbH hält den Quellcode der im Rahmen von Open Source Lizenzen genutzten Software (zum Beispiel FreeRTOS™, newlib, lwIP) auf Anfrage bereit: http://www.assaabloy.com/com/global/opensourcelicense/ Herausgeber ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Produktinformation........4 ePED ®... -
Seite 4: Produktinformation
Produktinformation ePED ® Hi-O IO-Modul 1386IO ® Das ePED Hi-O IO-Modul 1386IO dient zum Anschluss konventioneller elektri- scher Komponenten, zum Beispiel Veriegelungselemente oder einer Brandmelde- anlage an den Hi-O Technology Bus. Abb. 1: Produktansicht Produktinformation... - Seite 5 Abb. 2 : Komponenten auf den Platinen Status Betrieb Offline blinkt blinkt Finder blinkt Anschlussbuchse für ePED Service Drehschalter auf Position 0 Interface USB 1386–SIF: Deckelkontakt / Sabotagekontakt Hi-O Technology Anschluss 2 potentialfreie Ausgänge DIP-Schalter 1 und 2 SYSCON7 SYSCON4 Jumper 1 und 2 vier digitale Eingänge und Anschluss für eine...
-
Seite 6: Hinweise
Hinweise Zu dieser Anleitung Diese Anleitung ist für Elektrotechniker und entsprechend geschultes Personal geschrieben. Lesen Sie diese Anleitung, um das Gerät sicher zu installieren, zu betreiben und die zulässigen Einsatzmöglichkeiten, die es bietet, auszunutzen. Zugehörige Anleitungen · D010210 ePED ® Hi-O Technology™... -
Seite 7: Sicherheitshinweise
Gefahr durch fehlerhafte Inbetriebnahme: Um die Produktsicherheit zu ge- währleisten, muss die Inbetriebnahme durch eine sachkundige Person durch- geführt werden. ASSA ABLOY Sicherheitstechnik GmbH bietet Schulungen zur Aneignung der erforderlichen Sachkunde an. Gefahr durch fehlerhafte Wartung: Die Verantwortung für eine korrekte Instal- lation und Funktionskontrolle des Produkts und angeschlossener Komponenten liegt beim Betreiber. -
Seite 8: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch ® Über das ePED Hi-O IO-Modul 1386IO werden konventionelle elektrische Komponenten an den Hi-O Technology Bus angeschlossen. Das ePED ® Hi-O IO-Modul 1386IO verfügt über vier digitale Eingänge und einen Eingang für die Brandmeldeanlage. Es verfügt über zwei potenzialfreie Ausgänge (Relais) und drei potenzialbehaftete Ausgänge. -
Seite 9: Begriffserklärung
Begriffserklärung Bezeichnung Beschreibung Terminieren Eine Verbindungsleitung oder ein Bus-System muss mit einem Abschlusswider- stand terminiert werden. Topologie Mit Bus-Topologie (Topologie) wird die Struktur der Bus-Verbindungen mehrerer Geräte untereinander bezeichnet. Die Topologie ist entscheidend für die Ausfall- sicherheit des Netzes, der Performance und die Auswahl geeigneter Hardware. Es wird zwischen physikalischer und logischer Topologie unterschieden: ·... -
Seite 10: Installation
Installation Anschlüsse Hi-O Anschlüsse Beschreibung CAN H weiße Ader CAN L braune Ader VB + grüne Ader VB – gelbe Ader Relais-Ausgänge Beschreibung Relais-Ausgang 1 Relais-Ausgang 2 DIP-Schalter Position Auswirkung Abschlusswiderstand kein Abschlusswiderstand Hi-O-Gruppe 1 Hi-O-Gruppe 0 SYSCON4 Beschreibung VB + CAN H CAN L VB –... - Seite 11 SYSCON7 Beschreibung Ausgang 3 Schwarz Open-Collector 7 Ausgang 3 Ausgang 5 Grau Open-Collector 6 Vcc 5 Ausgang 5 4 Ausgang 6 Ausgang 6 Braun Open-Collector 3 Ausgang 4 2 VB- Ausgang 4 Blau Open-Collector 1 VB+ VB – Gelb VB + Grün Eingänge Beschreibung...
-
Seite 12: Werkseinstellungen
Werkseinstellungen Die werkseitige Konfiguration kann geändert werden. Input 1 Kurzzeitentriegeln nachtriggernd Input 2 Uhrenkontakt – schließt, öffnet (entriegeln) Input 3 Entriegeln mit Verzögerung Input 4 1-Kontakt-Verriegeln, Kurzzeitentriegeln, Entriegeln mit Verzögerung, Alarm quittieren Brandmeldeanlage (Brandalarm) Relais-Ausgang 1 Elektrotüröffner (Lock) für feuerhemmende und Rauch- schutztüren (FH/RS-Türen) nur Kurzzeitansteuerung (nur bei Kurzzeitfreigabe) -
Seite 13: Anschluss Der Brandmeldeanlage
Anschluss der Brandmeldeanlage Jumper 1 und Jumper 2 Beschreibung kein Brandmeldealarm lokaler Anschluss zentraler Anschluss Anschluss zur Konfiguration ePED Service Interface USB Beschreibung 1386–SIF Konfigurieren Sie das System über die ePED ® Service Software (Anleitung D01104xx ePED® Service Software) Achtung! Sachschaden durch Verbindung mit USB-Geräten: Die Anschlussbuchse am Ge- häusedeckel (Abb. -
Seite 14: Montage
Montage Stellen Sie vor der Montage folgende Punkte sicher: Voraussetzungen · Die Planung ist abgeschlossen. · Die Hi-O-Gruppenfunktion und die erforderlichen Abschlüsse sind festgelegt und die DIP-Schalter-Positionen korrekt eingestellt. · Die Brücke auf den Pins (Jumper) ist korrekt gesetzt. · Die Kabel sind gekennzeichnet, und die Verdrahtung ist abgeschlossen. ·... -
Seite 15: Inbetriebnahme
Gefahr durch fehlerhafte Inbetriebnahme: Um die Produktsicherheit zu ge- währleisten, muss die Inbetriebnahme durch eine sachkundige Person durch- geführt werden. ASSA ABLOY Sicherheitstechnik GmbH bietet Schulungen zur Aneignung der erforderlichen Sachkunde an. Bei der ersten Inbetriebnahme muss ein Protokoll erstellt werden, in dem die Inbetriebnahme- Anschlussbelegungen, die eingerichteten Funktionen und die Prüfergebnisse... -
Seite 16: Technische Daten
Technische Daten Eigenschaft Ausprägung Schutzart IP 30 (wenn vollständig montiert) Einsatzort Innenbereich Spannungsversorgung nach DIN EN 60950-1 SELV 12 V (–10%) bis 24V (+10%) DC optimal 24 VDC max. Stromaufnahme bei 24 VDC 70 mA max. Stromaufnahme bei 12 VDC 140 mA Kontaktbelastbarkeit der Ausgänge 30V / 1 A... -
Seite 17: Gewährleistung, Entsorgung
Gewährleistung, Entsorgung www.assaabloy.de Gewährleistung Es gelten die gesetzlichen Gewährleistungsfristen und die Verkaufs- und Lieferbe- dingungen der ASSA ABLOY Sicherheitstechnik GmbH (www.assaabloy.de). Aktualisierte Informationen Aktualisierte Informationen, zum Beispiel Berichte über zusätzlich durchgeführte Brandprüfungen, finden Sie unter: www.assaabloy.de Entsorgung Die Entsorgung nach EPD (Environmental Product Declaration). - Seite 18 ASSA ABLOY Sicherheitstechnik GmbH. Open Source Licenses ASSA ABLOY Sicherheitstechnik GmbH has the source code of the software used in the scope of Open Source licenses (such as FreeRTOS™, newlib, lwIP) available on request: http://www.assaabloy.com/com/global/...
- Seite 19 Table of contents Product information ........20 ePED ®...
-
Seite 20: Product Information
Product information ePED ® Hi-O IO module 1386IO ® The ePED Hi-O IO module 1386IO is designed for connecting conventional electrical components, such as locking elements or a fire alarm system, to the Hi-O Technology bus. Fig. 1: Product view... - Seite 21 Fig. 2 : Components on the circuit board Status Operation Offline flashes flashes Finder flashes Connection socket for ePED Ser- Rotary switch to position 0 vice Interface USB 1386–SIF: Cover contact / tampering Hi-O Technology connection contact 2 Potential-free outputs DIP switches 1 and 2 SYSCON7 SYSCON4...
-
Seite 22: Notes
Notes About this manual This manual was written for electricians and appropriately trained personnel. The manual was designed to enable you to install and operate the device safely and make full use of the permitted range of applications the control terminal has to offer. -
Seite 23: Safety Instructions
Danger due to faulty commissioning: In order to ensure the safety of the product, commissioning must be performed by a qualified person. ASSA ABLOY Sicherheitstechnik GmbH offers training for qualification in the requisite skills. -
Seite 24: Intended Use
Intended use Conventional electrical a components are connected to the Hi-O Technology via the ePED ® Hi-O IO module 1386IO. The ePED ® Hi-O IO module 1386IO has four digital inputs and an input for the fire alarm system. It has two potential-free outputs (relays) and three non-floating outputs. -
Seite 25: Explanation Of Terms
Explanation of terms Identifier Description Terminating A connecting conductor or a bus system must be terminated with a terminating resistor. Topology Bus topology (topology) refers to the structure for the interconnection of multiple devices via bus. The topology is essential ensuring that the network is fail-safe and for the performance and selection of suitable hardware. -
Seite 26: Installation
Installation Connections Hi-O connections Description CAN H white wire CAN L brown wire VB + green wire VB – yellow wire Relay outputs Description Relay output 1 Relay output 2 DIP switch Position Effect Terminating resistor no terminating resistor Hi-O group 1 Hi-O group 0 SYSCON4 Description... - Seite 27 SYSCON7 Description Output 3 Black Open collector 7 Ausgang 3 Output 5 Grey Open collector 6 Vcc 5 Ausgang 5 4 Ausgang 6 Output 6 Brown Open collector 3 Ausgang 4 2 VB- Output 4 Blue Open collector 1 VB+ VB –...
-
Seite 28: Factory Settings
Factory settings The factory configuration can be changed. Input 1 Temporary release repeat triggering Input 2 Timer contact - closes, opens (unlock) Input 3 Release with delay Input 4 1 contact - Lock, temporary release, release with delay, acknowledge alarm Fire alarm system (fire alarm) Relay output 1 Electric strike (lock) for fire and smoke protection doors... -
Seite 29: Connection Of The Fire Alarm System
Connection of the fire alarm system Jumper 1 and Jumper 2 Description no fire alarm Local connection Central connection Connection for configuration ePED Service Interface USB Description 1386–SIF Configure the system via the ePED ® Service Software (manual D01104xx ePED® Service Software) Attention! Property damage from connection with USB devices: The connection socket on... -
Seite 30: Installation
Installation Ensure the following before installation: Requirements · The planning process is concluded. · The Hi-O group function and necessary terminals are defined and the DIP switch positions are set correctly. · The bridge is set correctly on the pins (jumper). ·... -
Seite 31: Commissioning
Warning! Danger due to faulty commissioning: In order to ensure the safety of the product, commissioning must be performed by a qualified person. ASSA ABLOY Sicherheitstechnik GmbH offers training for qualification in the requisite skills. A report in which the connection assignments, installed functions and test results Commissioning are recorded must be created for the initial commissioning. -
Seite 32: Technical Specifications
Technical specifications Property Characteristic Protection rating IP 30 (when completely mounted) Application Site Indoor areas Power supply in accordance with DIN EN 60950-1 SELV 12 V (–10%) to 24V (+10%) DC optimal 24 VDC max. current consumption at 24 VDC 70 mA max. -
Seite 33: Warranty, Disposal
Warranty, disposal www.assaabloy.de Warranty The statutory warranty periods and Terms and Conditions of Sale and Delivery of ASSA ABLOY Sicherheitstechnik GmbH apply (www.assaabloy.de). Updated information Updated information, such as reports on current fire testing, can be found online at: www.assabloy.de Disposal Dispose in accordance with the EPD (Environmental Product Declaration). - Seite 36 ASSA ABLOY is the global leader in door opening solutions, dedicated to satisfying end-user needs for security, safety and convenience ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND albstadt @ assaabloy.com Tel. + 497431 123-0 Fax + 497431 123-240...
