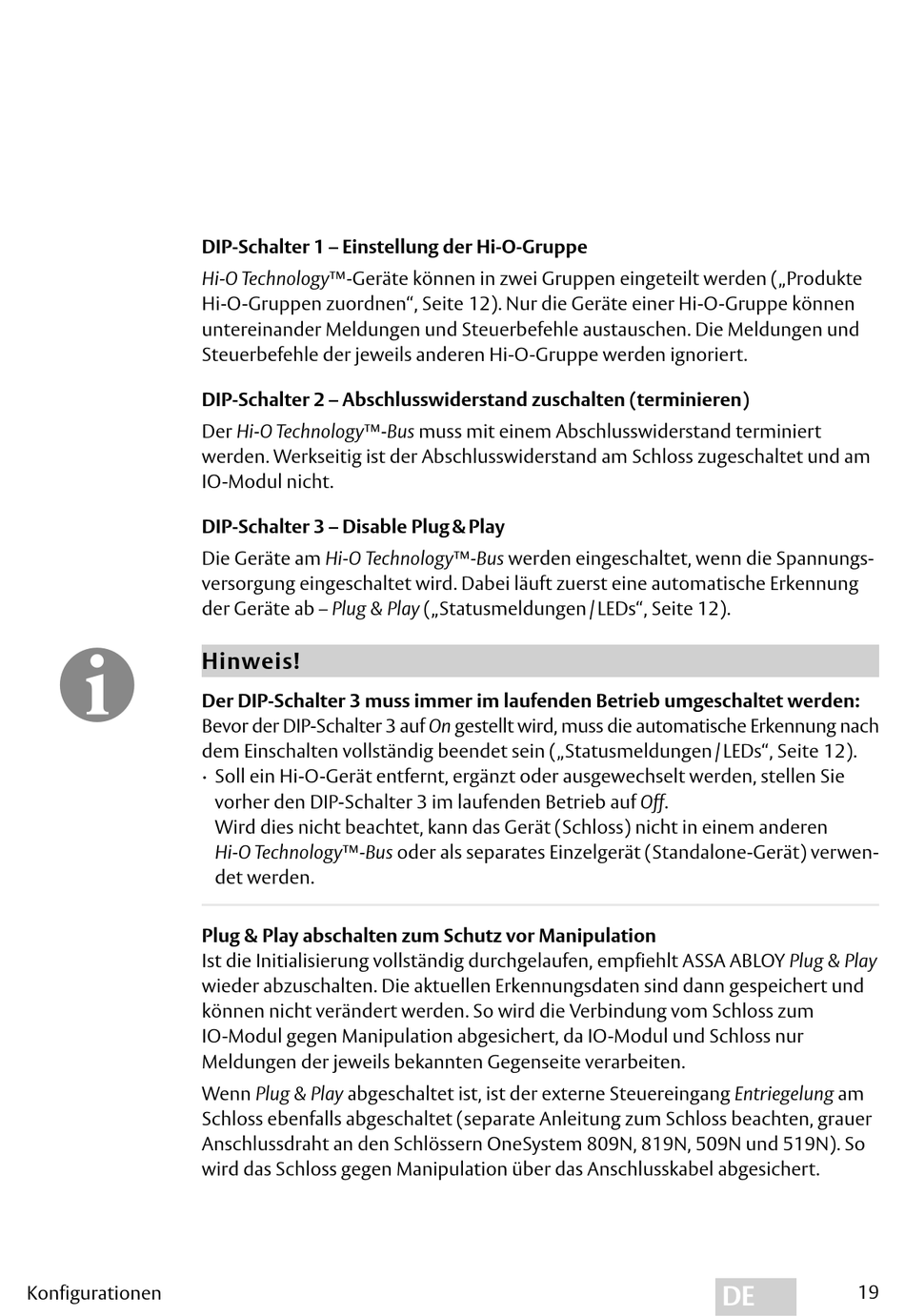

Konfigurationen
DIP-Schalter 1 – Einstellung der Hi-O-Gruppe
Hi-O Technology™-Geräte können in zwei Gruppen eingeteilt werden („Produkte
Hi-O-Gruppen zuordnen", Seite 12). Nur die Geräte einer Hi-O-Gruppe können
untereinander Meldungen und Steuerbefehle austauschen. Die Meldungen und
Steuerbefehle der jeweils anderen Hi-O-Gruppe werden ignoriert.
DIP-Schalter 2 – Abschlusswiderstand zuschalten (terminieren)
Der Hi-O Technology™-Bus muss mit einem Abschlusswiderstand terminiert
werden. Werkseitig ist der Abschlusswiderstand am Schloss zugeschaltet und am
IO-Modul nicht.
DIP-Schalter 3 – Disable Plug & Play
Die Geräte am Hi-O Technology™-Bus werden eingeschaltet, wenn die Spannungs-
versorgung eingeschaltet wird. Dabei läuft zuerst eine automatische Erkennung
der Geräte ab – Plug & Play („Statusmeldungen / LEDs", Seite 12).
Hinweis!
Der DIP-Schalter 3 muss immer im laufenden Betrieb umgeschaltet werden:
Bevor der DIP-Schalter 3 auf On gestellt wird, muss die automatische Erkennung nach
dem Einschalten vollständig beendet sein („Statusmeldungen / LEDs", Seite 12).
· Soll ein Hi-O-Gerät entfernt, ergänzt oder ausgewechselt werden, stellen Sie
vorher den DIP-Schalter 3 im laufenden Betrieb auf Off.
Wird dies nicht beachtet, kann das Gerät (Schloss) nicht in einem anderen
Hi-O Technology™-Bus oder als separates Einzelgerät (Standalone-Gerät) verwen-
det werden.
Plug & Play abschalten zum Schutz vor Manipulation
Ist die Initialisierung vollständig durchgelaufen, empfiehlt ASSA ABLOY Plug & Play
wieder abzuschalten. Die aktuellen Erkennungsdaten sind dann gespeichert und
können nicht verändert werden. So wird die Verbindung vom Schloss zum
IO-Modul gegen Manipulation abgesichert, da IO-Modul und Schloss nur
Meldungen der jeweils bekannten Gegenseite verarbeiten.
Wenn Plug & Play abgeschaltet ist, ist der externe Steuereingang Entriegelung am
Schloss ebenfalls abgeschaltet (separate Anleitung zum Schloss beachten, grauer
Anschlussdraht an den Schlössern OneSystem 809N, 819N, 509N und 519N). So
wird das Schloss gegen Manipulation über das Anschlusskabel abgesichert.
