A
la tensione di
esercizio
consigliata è
24 V c.c.
I
Tab. 1 :
Assegnazione
colori in fase di
cablaggio

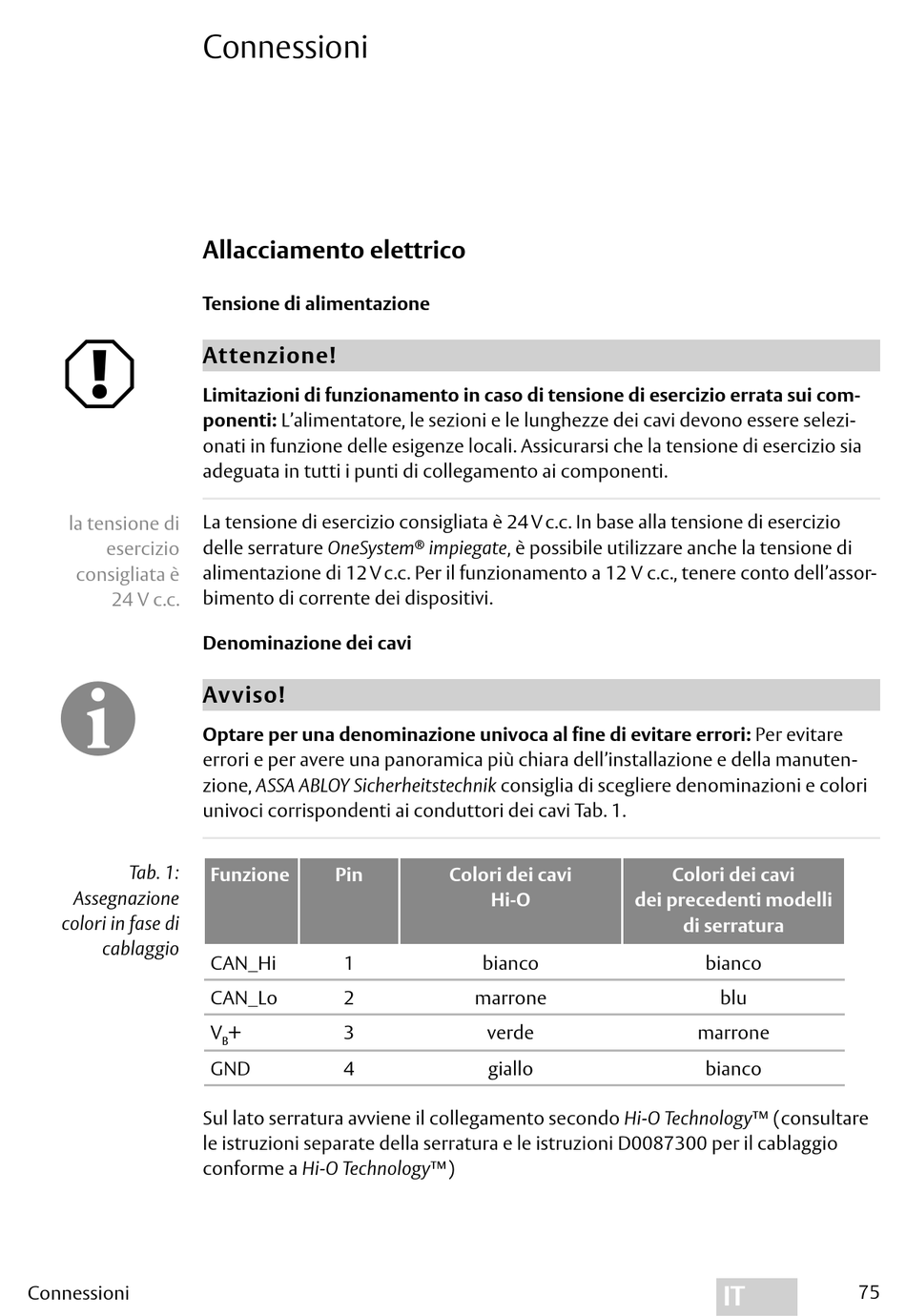

Connessioni

Connessioni

Allacciamento elettrico

Tensione di alimentazione
Attenzione!
Limitazioni di funzionamento in caso di tensione di esercizio errata sui com-
ponenti: L'alimentatore, le sezioni e le lunghezze dei cavi devono essere selezi-
onati in funzione delle esigenze locali. Assicurarsi che la tensione di esercizio sia
adeguata in tutti i punti di collegamento ai componenti.
La tensione di esercizio consigliata è 24 V c.c. In base alla tensione di esercizio
delle serrature OneSystem
alimentazione di 12 V c.c. Per il funzionamento a 12 V c.c., tenere conto dell'assor-
bimento di corrente dei dispositivi.
Denominazione dei cavi
Avviso!
Optare per una denominazione univoca al fine di evitare errori: Per evitare
errori e per avere una panoramica più chiara dell'installazione e della manuten-
zione, ASSA ABLOY Sicherheitstechnik consiglia di scegliere denominazioni e colori
univoci corrispondenti ai conduttori dei cavi Tab. 1.
Funzione Pin
CAN_Hi 1
CAN_Lo 2
V + 3
B
GND 4
Sul lato serratura avviene il collegamento secondo Hi-O Technology™ (consultare
le istruzioni separate della serratura e le istruzioni D0087300 per il cablaggio
conforme a Hi-O Technology™)
® impiegate, è possibile utilizzare anche la tensione di
Colori dei cavi
Hi-O
bianco
marrone
verde
giallo
Colori dei cavi
dei precedenti modelli
di serratura
bianco
blu
marrone
bianco
IT
75
