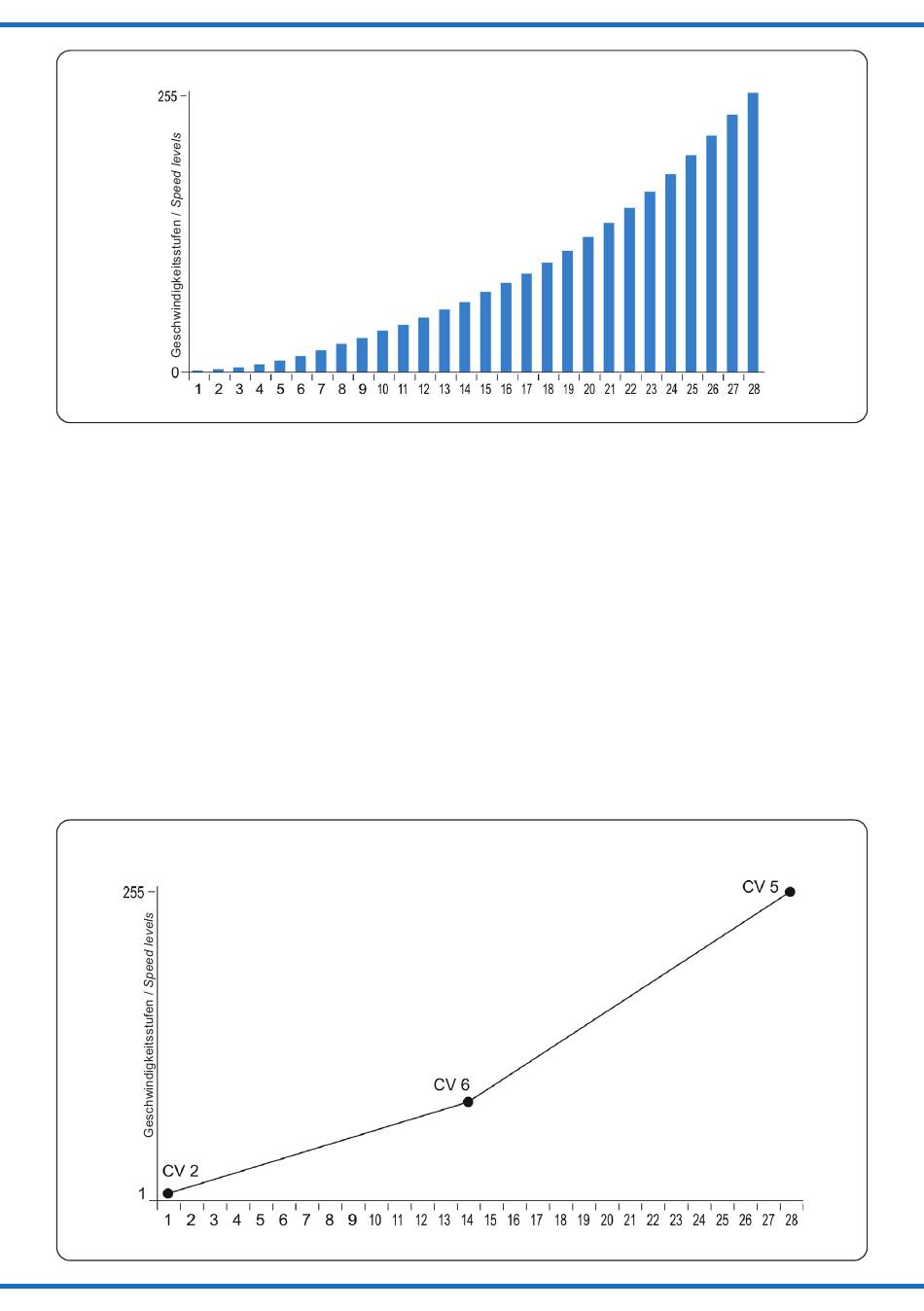

Abb. 1
Fahren nach Tabelle: In den CVs 67 bis 94 kann
eine freie Kennlinie in Form einer Fahrstufentabelle
erstellt werden. Jeder dieser 28 Fahrstufen in dieser
Tabelle kann eine beliebige Motorspannung zuge-
ordnet werden, so kann das Fahrverhalten optimal
an die Lok angepasst werden.
Dieser Modus ist aktiv, wenn in CV 29 das Bit 4
gesetzt ist. Die Fahrstufentabelle ist als Werksein-
stellung aktiv und kann mit CV 2 und CV 5 (als
Minimal- und Maximalspannung) skaliert werden
(Abb. 1).
Fahren nach Vorgabe: Durch Einstellung der An-
fahr-, mittleren und Höchstgeschwindigkeit können
Sie automatisch eine Kennlinie erstellen lassen
(siehe Abb. 2). Sie stellen die Anfahrspannung in
CV 2 und die Höchstgeschwindigkeit in CV 5 ein.
Mit CV 6 können Sie die Geschwindigkeit auf der
Abb. 2
Geschwindigkeitskennlinie nach Vorgabe (CVs 2, 5 und 6)
Geschwindigkeitskennlinie nach Tabelle
Freeform speed curve
Linear characteristic (CVs 2, 5 and 6)
Fahrstufen / Speed steps
Freeform speed curve: The values in CVs 67 to
94 define a freeform speed curve. You can set all
28 speed steps in these CVs to any desired value,
to adapt the driving characteristics optimally to
your locomotive.
This setting is active when bit 4 in CV 29 is set to
„1". The freeform speed curve is the default setting,
and can be scaled with CV 2 and CV 5 (as minimal
and maximal voltage). See fig. 1.
Linear characteristic: By adjusting the starting,
the medium and maximum speed, a linear speed
characteristic is automatically generated. The
starting speed is set via CV 2, and the maximum
speed via CV 5. With CV 6 you can set the speed
at the medium speed step, so you can break the
line of the speed characteristic at an angle.
Fahrstufen / Speed steps
Fig. 1
Fig. 2
5
