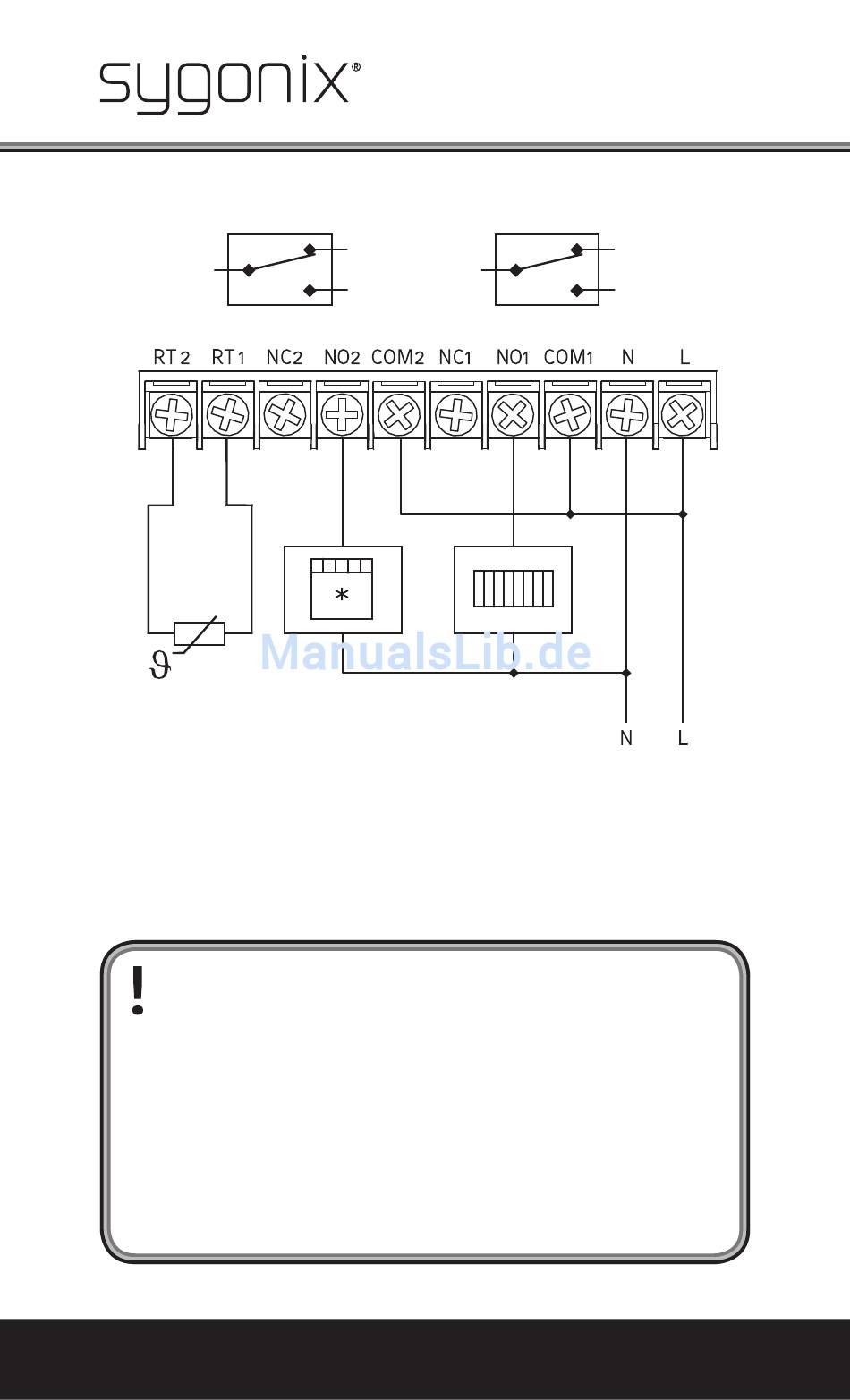

Anschlussbild:
COM2
N, L
COM1, NC1, NO1
COM2, NC2, NO2
RT1, RT2
Der Raumthermostat bietet die Möglichkeit, sowohl ein
Heizgerät (elektrischer Heizkörper) als auch ein Kühl-
gerät (Lüfter, Klimaanlage) anzuschließen. Dazu ist es
unbedingt erforderlich, dass die richtigen Anschluss-
klemmen ausgewählt werden, siehe oben.
Damit das jeweilige Gerät abhängig von der Temperatur
korrekt ein-/ausgeschaltet wird, muss im Einstellmenü
„INSTALL SETTINGS" in der Funktion H1 „HEAT OR COOL"
die gewünschte Betriebsart gewählt werden („HEAT" =
Heiz-Modus, „COOL" = Kühl-Modus).
10
Die Haustechnik-Marke fürs ganze Haus. www.sygonix.com
NC2
COM1
NO2
Anschlussklemmen für Netzspannung
Anschlussklemmen für Heizgerät
Anschlussklemmen für Kühlgerät
Anschlussklemmen für externen Temperatur-
fühler
NC1
