Sygonix HT100 ZW Bedienungsanleitung

Bedienunganleitung
SYGONIX
Heizkörperthermostat HT100 ZW
Art.-Nr. 1385013
Achtung
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern des Produkts nicht gestattet.
Zerlegen Sie es niemals.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Das Produkt ist nur für den Betrieb in Innenräumen geeignet,
es darf nicht feucht oder nass werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen,
dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge
0-6
oder dem Fall aus bereits geringer Höhe wird es beschädigt.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung
nicht beantwortet werden, so wenden Sie sich bitte an uns oder
an einen anderen Fachmann.
• Batterien gehören nicht in Kinderhände. Lassen Sie Batterien nicht
offen herumliegen, es besteht die Gefahr, dass diese von Kindern
oder Haustieren verschluckt werden. Suchen Sie im Falle eines
Verschluckens sofort einen Arzt auf.
• Ausgelaufene oder beschädigte Batterien können bei Berührung mit
der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem
Fall geeignete Schutzhandschuhe. Aus Batterien auslaufende Flüssig-
keiten sind chemisch sehr aggressiv. Gegenstände oder Oberflächen,
die damit in Berührung kommen, können teils massiv beschädigt
werden. Bewahren Sie Batterien deshalb an einer geeigneten Stelle auf.
• Batterien dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen
werden. Es besteht Explosionsgefahr!
• Herkömmliche nicht wiederaufladbare Batterien dürfen nicht aufgeladen
werden, Explosionsgefahr!
• Mischen Sie keine Batterien mit unterschiedlichem Zustand
(z.B. volle und halbvolle Batterien). Wechseln Sie immer den
ganzen Satz Batterien aus.
• Achten Sie beim Einlegen der Batterien auf die richtige Polung
(Plus/+ und Minus/- beachten).
In zwei einfachen Schritten zum intelligenten Zuhause:
Installation
Legen Sie die Batterien ein. Im Display erscheint PREP. Der Motor fährt nun vollständig auf,
um die Montage zu erleichtern. Sobald der Heizkörperthermostat HT100 ZW montagebereit
ist, erscheint INST im Display. Das blinkende Funksymbol signalisiert Einlernbereitschaft.
Zurücksetzen in den Auslieferungszustand
Zum Zurücksetzen des Geräts gehen Sie wie folgt vor:
1) Per Zentrale bzw. Gateway den Auslernvorgang starten.
2) Den Taster im Batteriefach für 5 Sekunden gedrückt halten.

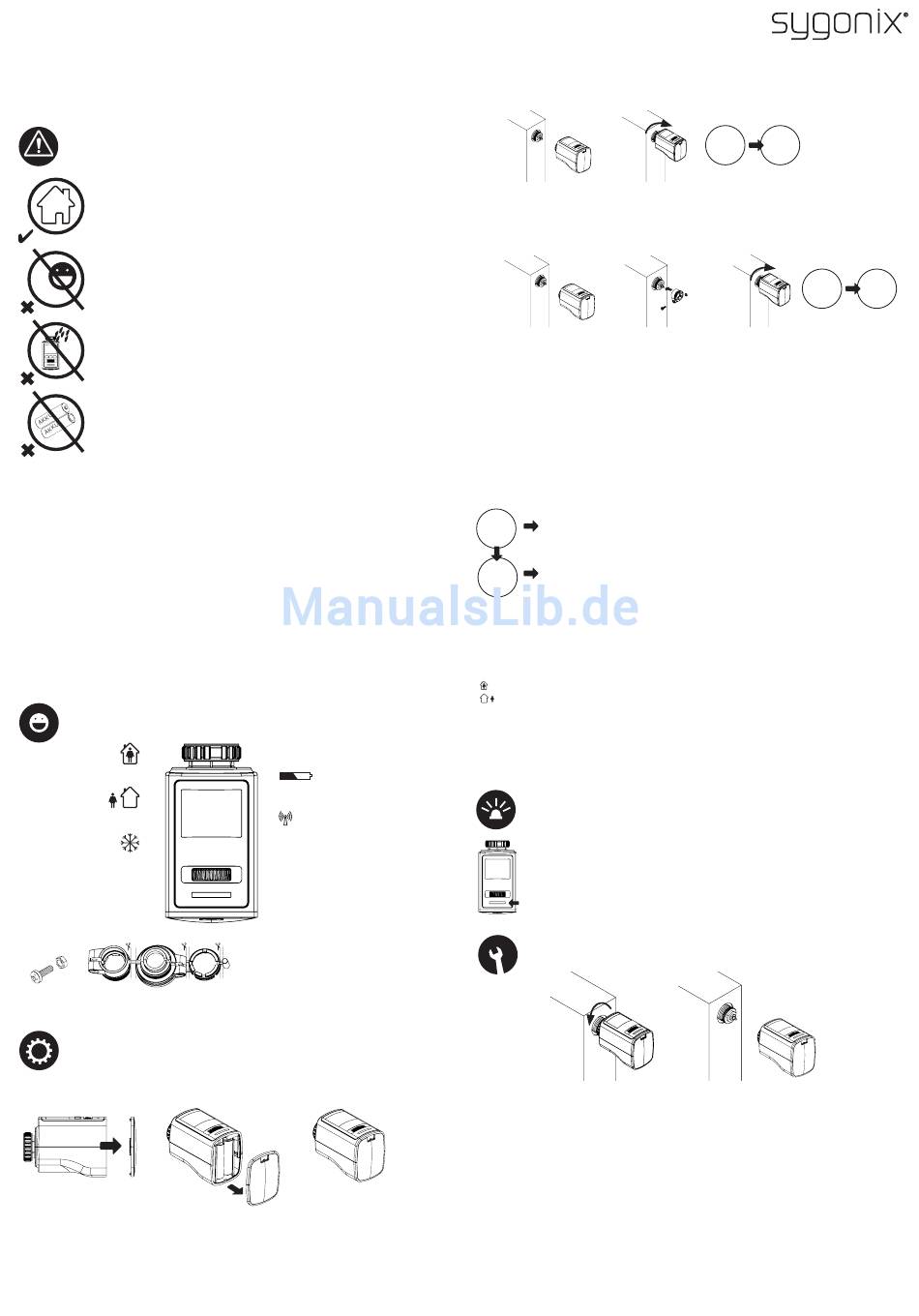

Bedienelemente
Komforttem peratur
Spartem peratur
Fenster-/
Frostschutzfunktion
MANU/AUTO
Modus
Schraube für
RAV
RA
Adapter
Montage
1. Batteriedeckel abnehmen/Batterien einlegen
Ziehen Sie den Batteriedeckel, in der Vertiefung an der Unterseite des Gehäuses, nach
oben ab. Legen Sie zwei Batterien vom Typ AA/Mignon polungsrichtig ein (Plus/+ und
Minus/- beachten, siehe Aufdruck in dem Batteriefach). Achten Sie auf die korrekte
Position der Batterien, um Kontaktstörungen zu vermeiden. Aufgrund der niedrigeren
Ausgangsspannung von Akkus (Batterien = 1,5 V, Akkus = 1,2 V) kann es zu einer sehr
kurzen Betriebsdauer kommen. Wir empfehlen Ihnen deshalb, für einen langen und
sicheren Betrieb hochwertige Alkaline-Batterien zu verwenden.
Batterieverbrauch
Funksymbol
Taster im
Batteriefach
RAV Pin
RAVL
2.a Montage am Heizkörper ohne Adapter
Ventil – Heizkörperthermostat HT100 ZW
1. 2.
2.b Montage am Heizkörper mit Adapter
Ventil – Adapter – Heizkörperthermostat HT100 ZW
1. 2.
Für folgende Ventile ist kein Adapter erforderlich
Heimeier, Junkers Landys+Gyr, MNG, Honeywell, Braukmann, da diese ein Gewinde-
maß von M30 x 1,5 mm haben. Die Adapter für Danfoss RAV (Pin muss auf Ventilstößel
gesteckt werden) Danfoss RA und Danfoss RAVL liegen bei.
Für die folgenden Ventile benötigen Sie einen Adapter
Herz M28 x 1,5 mm, Comap M28 x 1,5 mm, Vaillant 30,5 mm, Oventrop M30 x 1,0 mm,
Meges M38 x 1,5 mm, Ondal M38 x 1,5 mm, Giacomini 22,6 mm, Rossweiner M33 x 2,0
mm, Markaryd M28 x 1,0 mm, Ista M32 x 1,0 mm, Vama M28 x 1,0 mm, Pettinaroli
M28 x 1,5 mm, T+A M28 x 1,5 mm oder Gampper 1,2,6.
3. Adaptieren
Drücken Sie den Taster im Batteriefach.
Start bereit.
ADAP
Erscheint E1 im Display war die Montage nicht
E1
erfolgreich. Schauen Sie hierzu in der Hilfe-Tabelle.
Grundlegende Betriebsarten
AUTO-Modus: Der HT100 ZW regelt wie in der Werkseinstellung vorgegeben oder wie per
Funkeinstellung vorgegeben.
Werkseinstellung
Komforttemperatur (Werkseinstellung 22°C)
Spartemperatur (Werkseinstellung 18°C)
Heizkörperthermostat HT100 ZW wechselt in den MANU-Modus, wenn Sie per Hand am
Stellrad die Temperatur verändert haben. Die Einstellung überschreibt die Funkein-
stellung für 2 Stunden. Danach wechselt die Einstellung automatisch in die vorher
programmierte Einstellung. Möchten Sie die Einstellungen vorher ändern können Sie
dies per Funk durchführen.
LED
Die LED leuchtet jeweils während der Aufheizphase,
bis die eingestellte Temperatur erreicht ist.
Demontage
1.
Um Heizkörperthermostat HT100 ZW zu demontieren stellen Sie auf Pos. ON, drehen
Sie hierzu am Drehrad über die höchste Temperatur von 28 C° hinaus bis ON im Display
erscheint. Warten Sie kurz bevor Sie die Schraubverbindung lösen. Ziehen Sie
Heizkörperthermostat HT100 ZW dann vom Ventil ab.
Wartung und Reinigung
Eine Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig.
Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen
Sie es deshalb niemals (bis auf den in dieser Bedienungsanleitung beschriebenen Batterie-
wechsel). Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol
oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die
Funktion beeinträchtigt werden kann.
PREP INST
3.
PREP
2.
www.sygonix.com
INST
