Sygonix HT100 Bedienungsanleitung

Bedienunganleitung
SYGONIX

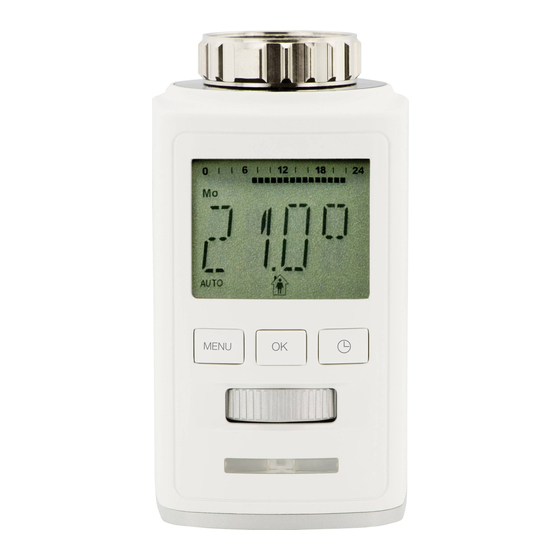

Heizkörperthermostat HT100
Attention
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen
Sie es niemals.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Das Produkt ist nur für den Betrieb in Innenräumen geeignet, es darf
nicht feucht oder nass werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte
für Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder
dem Fall aus bereits geringer Höhe wird es beschädigt.
0-6
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, so wenden Sie sich bitte an uns oder an einen
anderen Fachmann.
• Batterien gehören nicht in Kinderhände. Lassen Sie Batterien nicht
offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder
Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens
sofort einen Arzt auf.
• Ausgelaufene oder beschädigte Batterien können bei Berührung mit
der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall
geeignete Schutzhandschuhe. Aus Batterien auslaufende Flüssigkeiten
sind chemisch sehr aggressiv. Gegenstände oder Oberflächen, die damit
in Berührung kommen, können teils massiv beschädigt werden. Bewah-
ren Sie Batterien deshalb an einer geeigneten Stelle auf.
• Batterien dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen
werden. Es besteht Explosionsgefahr!
• Herkömmliche nicht wiederaufladbare Batterien dürfen nicht aufgeladen
werden, Explosionsgefahr!
• Mischen Sie keine Batterien mit unterschiedlichem Zustand (z.B. volle
und halbvolle Batterien). Wechseln Sie immer den ganzen Satz Batterien
aus.
• Achten Sie beim Einlegen der Batterien auf die richtige Polung (Plus/+
und Minus/- beachten).
Bedienelemente
Urlaubsfunktion
Komforttem peratur
Spartemperatur
Fenster-/
Frostschutzfunktion
Menü-Struktur Übersicht
MENU MODE PROG TEMP ZEIT FENS RES
WHEEL
MODE
OK AUTO/MANU
PROG
OK TAG 1
TEMP
OK Komforttemperatur OFF/ON
ZEIT
OK Jahr OK Monat
FENS
OK Empfindlichkeit
RES
OK Werkseinstellung zurücksetzen
ADAP
OK Ventilweganpassung
URLA
OK Urlaubszeitprofil
INST
OK Montageposition
OFFS
OK Temperaturabweichung -/+5C°
STBY
OK Ein/Aus
VERS
OK Softwareversion
Heizzeiten
Tastensperre
0 6 12 18 24
Mo Di Mi Do Fr Sa So
:
Batterieverbrauch
AUTO
MANU
MENU
MENU OK Hauptmenü
OK
Bestätigung
Timerfunktion
URLA ADAP INST OFFS STBY VERS
OK OK
OK Absenktemperatur OFF/ON
OK Tag OK Stunden OK
OK Dauer (Minuten)
Schraube für
Adapter

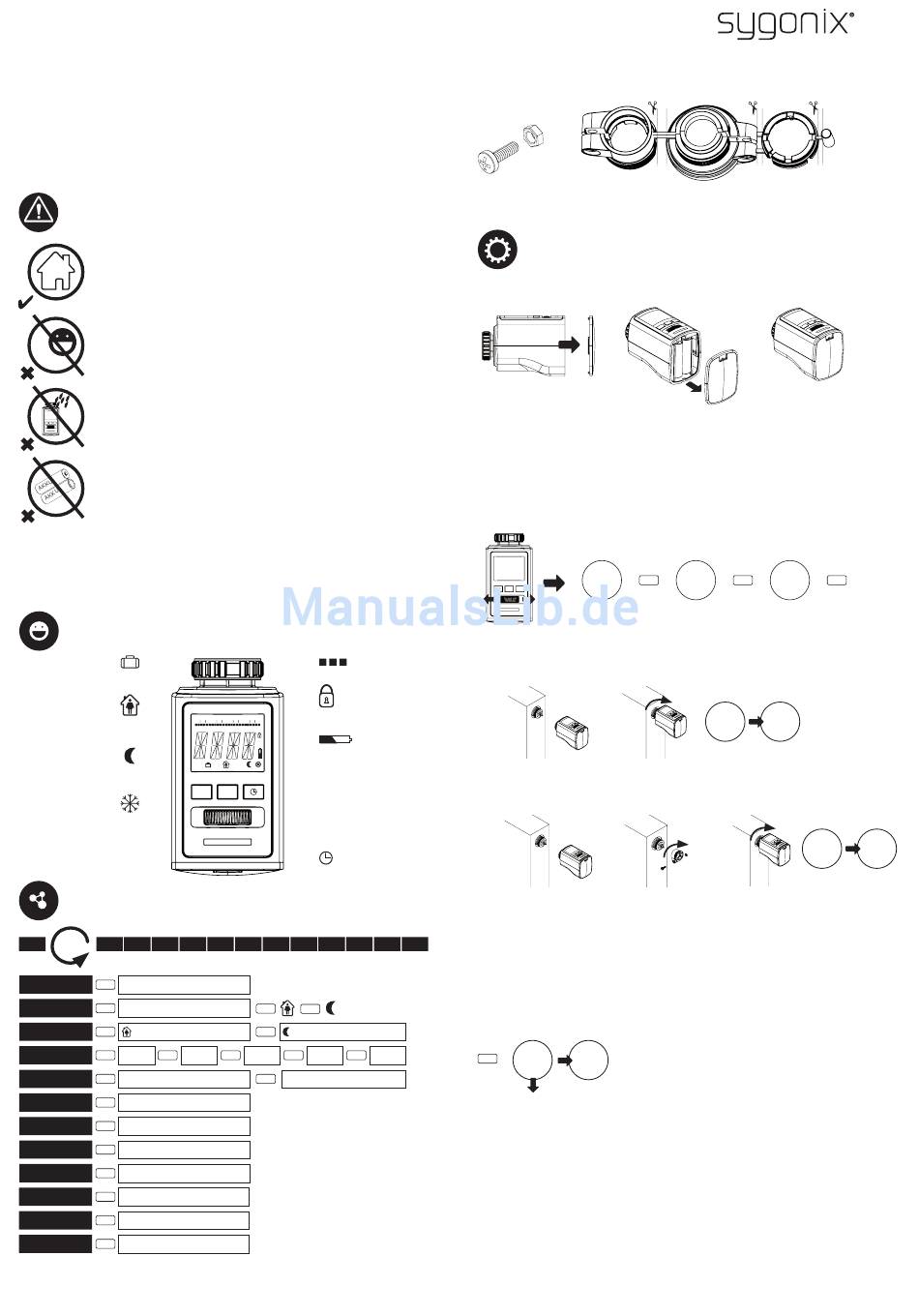

Montage
1. Batteriedeckel abnehmen/Batterien einlegen
Schieben Sie den Deckel des Batteriefachs (7) nach unten heraus. Legen Sie zwei Batterien
vom Typ AA/Mignon polungsrichtig ein (Plus/+ und Minus/- beachten, siehe Aufdruck in dem
Batteriefach). Achten Sie auf die korrekte Position der Batterien, um Kontaktstörungen zu
vermeiden. Verschließen Sie das Batteriefach wieder.
Aufgrund der niedrigeren Ausgangsspannung von Akkus (Batterien = 1,5 V, Akkus = 1,2 V)
kann es zu einer sehr kurzen Betriebsdauer kommen. Wir empfehlen Ihnen deshalb, für
einen langen und sicheren Betrieb hochwertige Alkaline-Batterien zu verwenden.
2. Datum & Uhrzeit eingeben
3.a Montage am Heizkörper ohne Adapter
Ventil – Heizkörperthermostat HT100
1.
3.b Montage am Heizkörper mit Adapter
Ventil – Adapter – Heizkörperthermostat HT100
1.
Für folgende Ventile ist kein Adapter erforderlich
Heimeier, Junkers Landys+Gyr, MNG, Honeywell, Braukmann, da diese ein Gewinde-
maß von M30 x 1,5 mm haben. Die Adapter für Danfoss RAV (Pin muss auf Ventilstößel
gesteckt werden) Danfoss RA und Danfoss RAVL liegen bei.
Für die folgenden Ventile benötigen Sie einen Adapter
Herz M28 x 1,5 mm, Comap M28 x 1,5 mm, Vaillant 30,5 mm, Oventrop M30 x 1,0 mm,
Meges M38 x 1,5 mm, Ondal M38 x 1,5 mm, Giacomini 22,6 mm, Rossweiner M33 x 2,0
mm, Markaryd M28 x 1,0 mm, Ista M32 x 1,0 mm, Vama M28 x 1,0 mm, Pettinaroli
M28 x 1,5 mm, T+A M28 x 1,5 mm oder Gampper 1,2,6.
4. Adaptieren
Minute
ADAP
OK
Start bereit.
Manuelle Bedienung mittels Bedientasten
Die Heiz- und Sparzeiten können durch das frei einstellbare Zeitprogramm festgelegt werden.
Es können max. 8 Schaltpunkte (4 Heiz- und 4 Sparzeiten) pro Tag gesetzt werden.
Heizkörperthermostat HT100 hat werkseitig folgende Voreinstellung
Heizzeit: Heizen auf Komforttemperatur (Werkseinstellung: 1. Heizzeit um 07:00 Uhr – 21°C)
Sparzeit: Absenkung auf Spartemperatur (Werkseinstellung: 1. Sparzeit um 22:00 Uhr – 16°C)
RA RAV
j j j j
tt:mm
OK OK
2.
PREP
2. 3.
Erscheint E2 im Display war die Montage nicht
E2
erfolgreich.Schauen Sie hierzu in der Hilfe-Tabelle.
RAV Pin
RAVL
hh:mm
OK
INST
PREP INST
