Onderhoud
1 Schroef
2 Drukplaat
3 Kopdeksel
4 Ventielplaten/
dichtingen
5 Paspen
6 Tussenplaat
7 Membraan
8 Passchijven
44
4. Draai de kopschroeven aan de buitenzijde (4/Afb. 8) los.
De beide kopschroeven aan de binnenzijde (1/Afb. 9)
moeten voorlopig nog aangedraaid blijven.
Pompkop demonteren
1
2
3
4
5
6
7
8

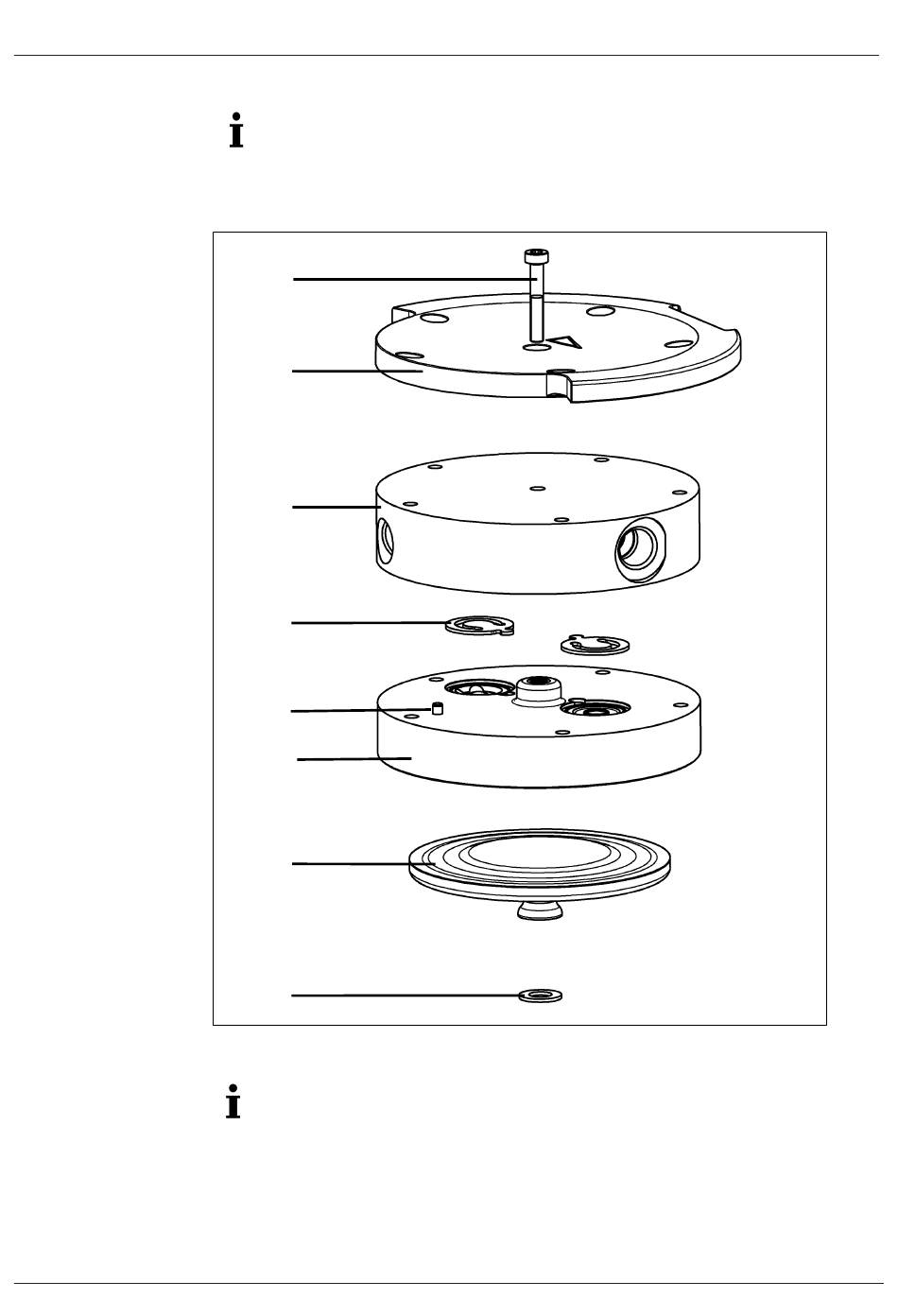

Afb.9: Pompkop (afgebeelde pomp N820)
De volgende positienummers hebben betrekking op Afb.
9 indien niet anders aangegeven.
1. Markeer de drukplaat (2), het kopdeksel (3), de tussen-
plaat (6) met een doorlopende potloodstreep. Daardoor
wordt verhinderd dat de onderdelen later verkeerd gemon-
teerd worden.
