Entretien
1 Vis
2 Plaque de
pression
3 Couvercle
4 Plaques de
soupapes/
joints
5 Goujon
6 Culasse
7 Membrane
8 Cales
44
4. Desserrez les vis extérieures de la tête (4/Fig. 8).
Laissez tout d'abord les deux vis intérieures de la tête (1/
Fig. 9) bien serrées à ce stade.
Démonter la tête de pompe
1
2
3
4
5
6
7
8

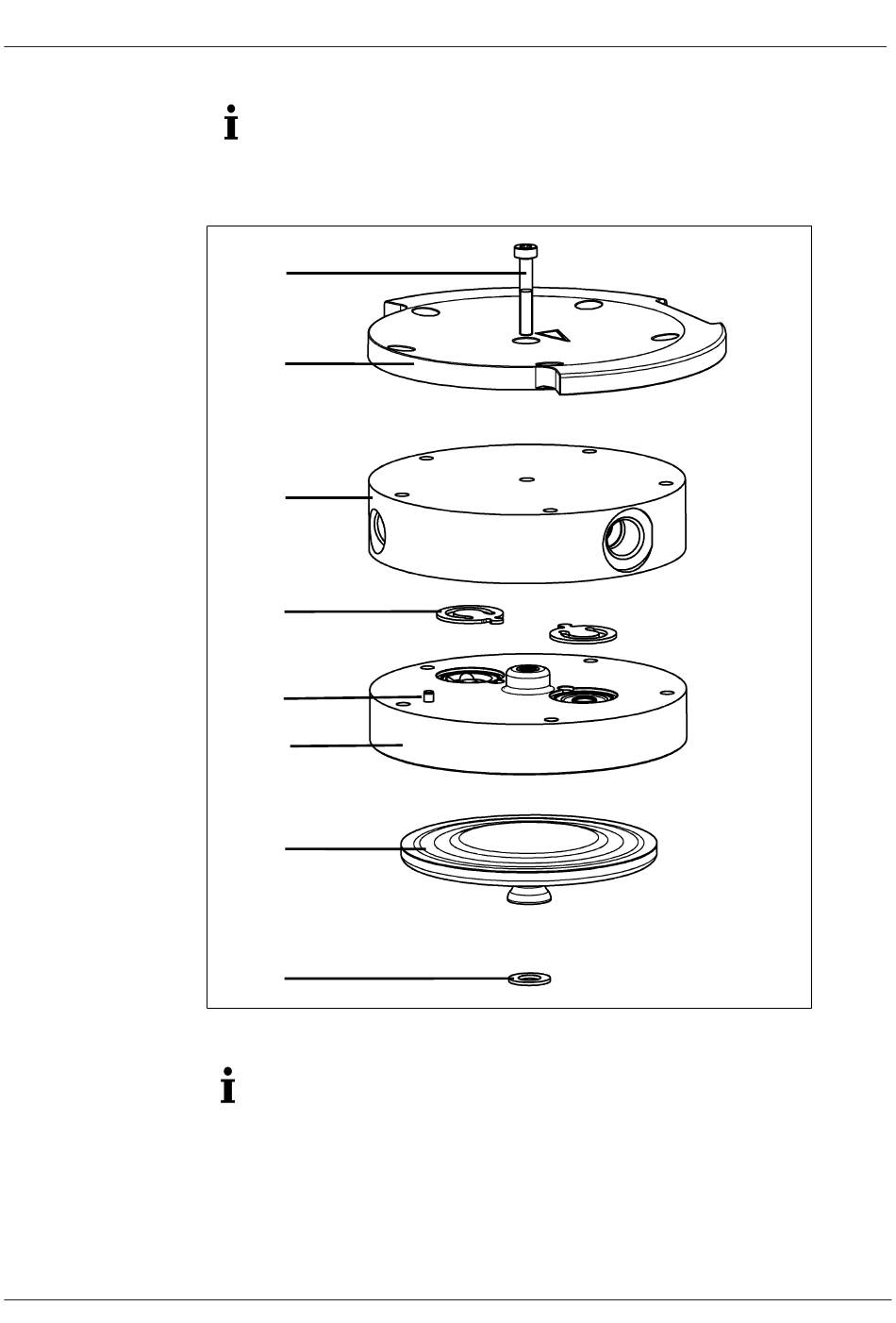

Fig.9: Tête de pompe (pompe représentée N820)
Sauf indication contraire, les numéros de position sui-
vants se réfèrent à la Fig. 9.
1. Marquez la plaque supérieure (2), le couvercle (3), la cu-
lasse (6) avec un trait de crayon continu. Cela permet
d'éviter que les pièces ne soient mal assemblées par la
suite.
