Membranpumpe N820.18 EX / N840.18 EX
1 Auslassventil
2 Einlassventil
3 Förderraum
4 Membrane
5 Exzenter
6 Pleuel
Original-Betriebsanleitung, KNF 317428-317425 05/21
Funktion Membranpumpe
3
4
5
6

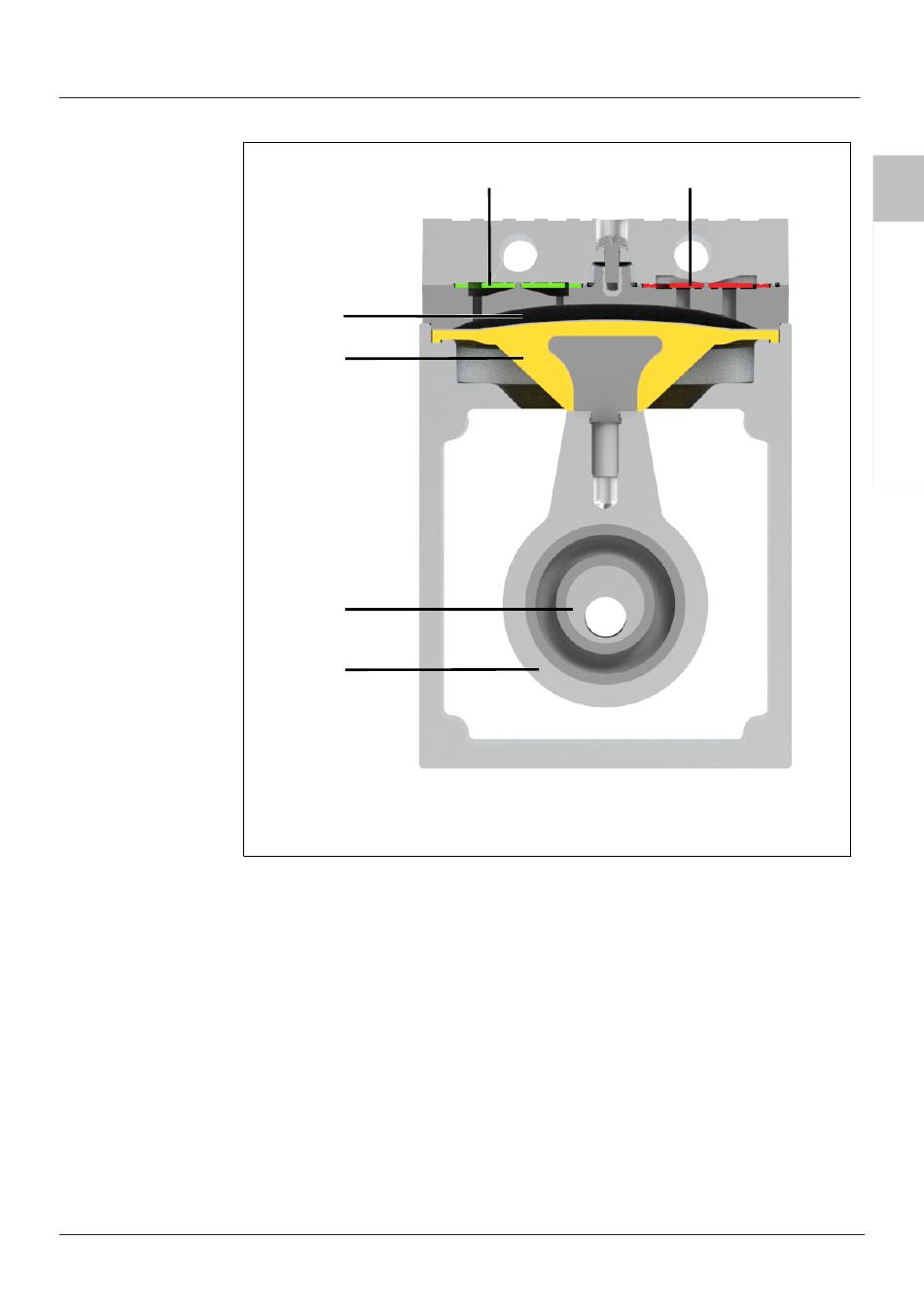

Abb.3: Funktion Membranpumpe
Membranpumpen fördern, komprimieren (je nach Ausführung)
und evakuieren Gase und Dämpfe.
Die elastische Membrane (4) wird durch den Exzenter (5) und
den Pleuel (6) auf und ab bewegt. Im Abwärtshub saugt sie
das zu fördernde Gas über das Einlassventil (2) an. Im Auf-
wärtshub drückt die Membrane das Medium über das Aus-
lassventil (1) aus dem Pumpenkopf heraus. Der Förderraum
(3) ist vom Pumpenantrieb durch die Membrane getrennt.
2
Aufbau und Funktion
1
