Bombas de laboratorio químicamente resistentes N820.18 EX /
Sustitución de las juntas tóricas
9

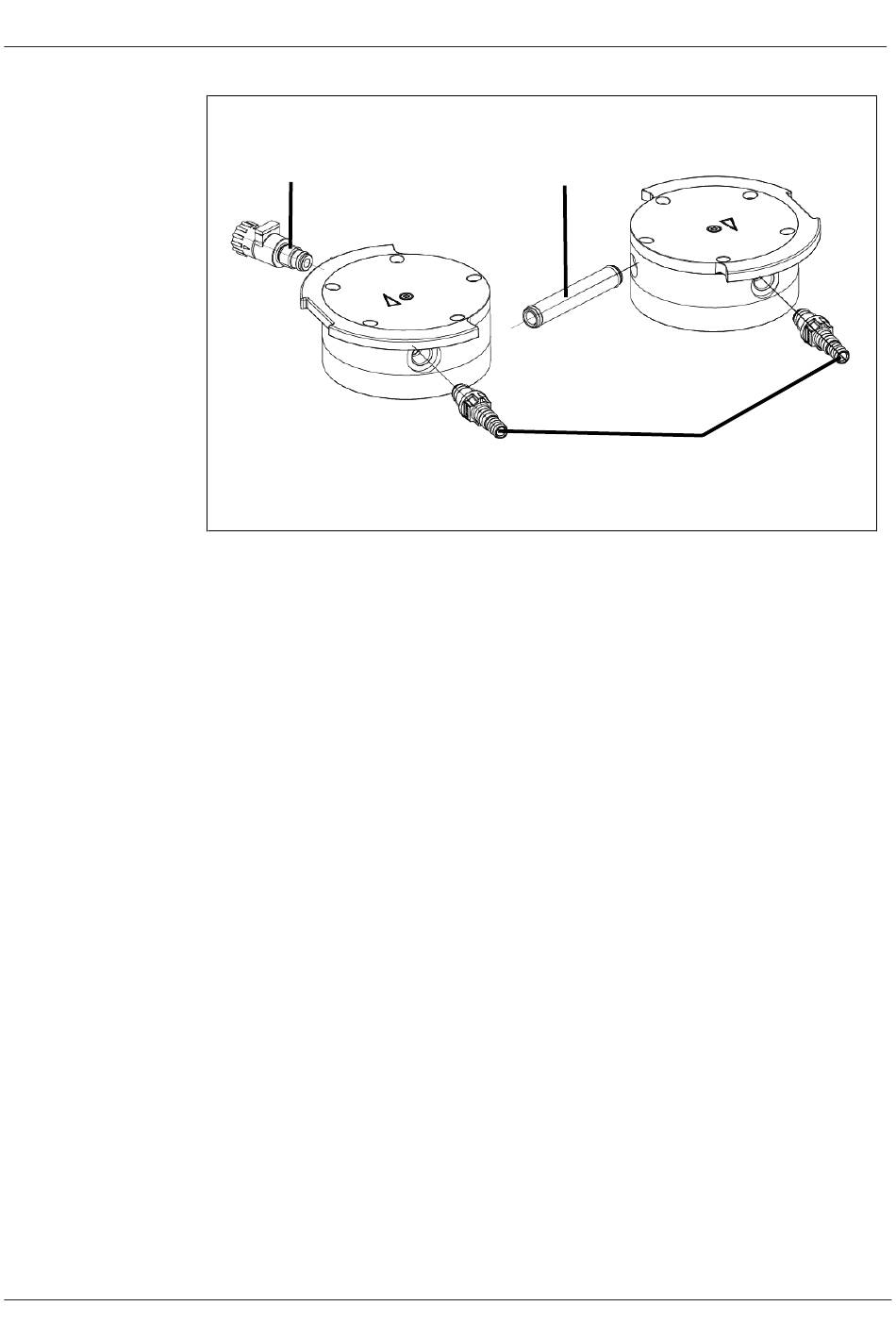

Fig.10: Sustitución de las juntas tóricas
1. Separar los dos cabezales de la bomba.
2. Extraer el tubo de conexión (10/Fig. 10) de la tapa del ca-
bezal (3).
3. Sustituir las dos juntas tóricas del tubo de conexión (10/
Fig. 10).
4. Aflojar el tornillo con cabeza interior (1) de cada uno de
los dos cabezales de la bomba.
5. Extraer las dos placas de presión (2) junto con los dos tor-
nillos con cabeza interiores (1).
6. Desenroscar el lastre de gas (9/Fig. 10) de la tapa del ca-
bezal (3).
7. Sustituir la junta tórica del lastre de gas (9/Fig. 10).
8. Enroscar el lastre de gas (9/Fig. 10) hasta el tope en la ta-
pa del cabezal (3) correspondiente. A continuación, girarlo
de nuevo hacia atrás hasta que la superficie esté alineada
hacia arriba.
9. Desenroscar las conexiones de manguera (11/Fig. 10) de
la tapa del cabezal (3) con la herramienta suministrada.
10. Sustituir las juntas tóricas de las conexiones de manguera
(11/Fig. 10).
