Entretien
9 Vanne de
lest d'air
10 Tuyau de
raccorde-
ment
11 Raccords
de
tuyau
46
Remplacer les joints toriques
9

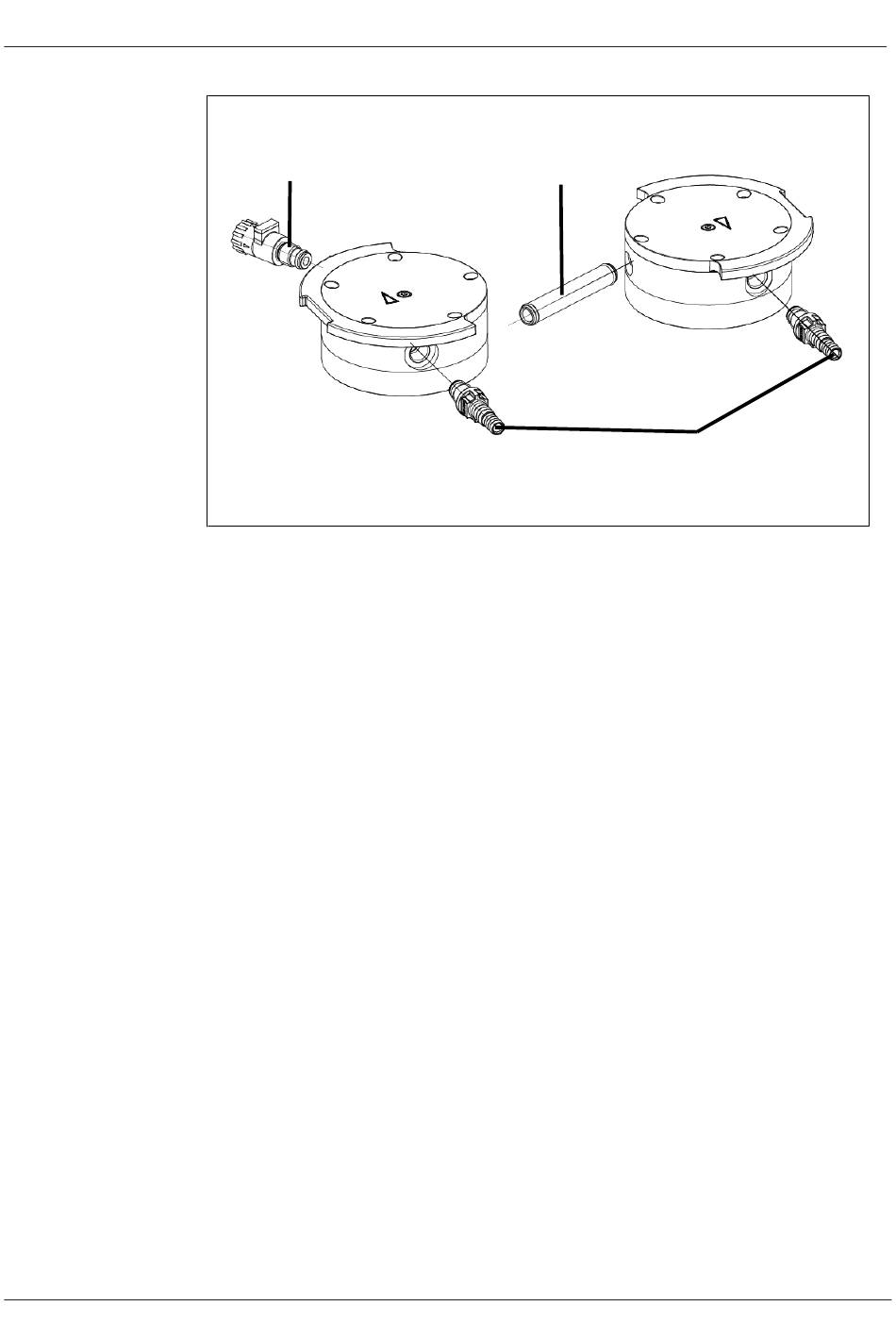

Fig.10: Remplacer les joints toriques
1. Écartez les deux têtes de pompe.
2. Retirez le tuyau de raccordement (10/Fig. 10) du cou-
vercle (3).
3. Remplacez les deux joints toriques sur le tuyau de raccor-
dement (10/Fig. 10).
4. Desserrez la vis de tête intérieure (1) sur les deux têtes de
pompe.
5. Retirez les deux plaques supérieures (2) avec les deux vis
de tête intérieures (1).
6. Dévissez le lest de gaz (9/Fig. 10) du couvercle (3).
7. Remplacez le joint torique sur le lest de gaz (9/Fig. 10).
8. Vissez le lest de gaz (9/Fig. 10) jusqu'en butée dans le
couvercle (3) correspondant. Tournez-le ensuite de nou-
veau dans le sens inverse jusqu'à ce que la surface soit
alignée vers le haut.
9. Dévissez les raccords de tuyaux (11/Fig. 10) du couvercle
(3) avec l'outil fourni.
10. Remplacez les joints toriques sur les raccords de tuyaux
(11/Fig. 10).
11. Vissez les raccords de tuyaux (11/Fig. 10) à la main dans
le couvercle (3) et serrez avec l'outil fourni.
Traduction du mode d'emploi original, KNF 317428-317425 05/21
pompes de laboratoire N820.18 EX / N840.18 EX
10
11
