Functie membraanpomp
3
4
5
6

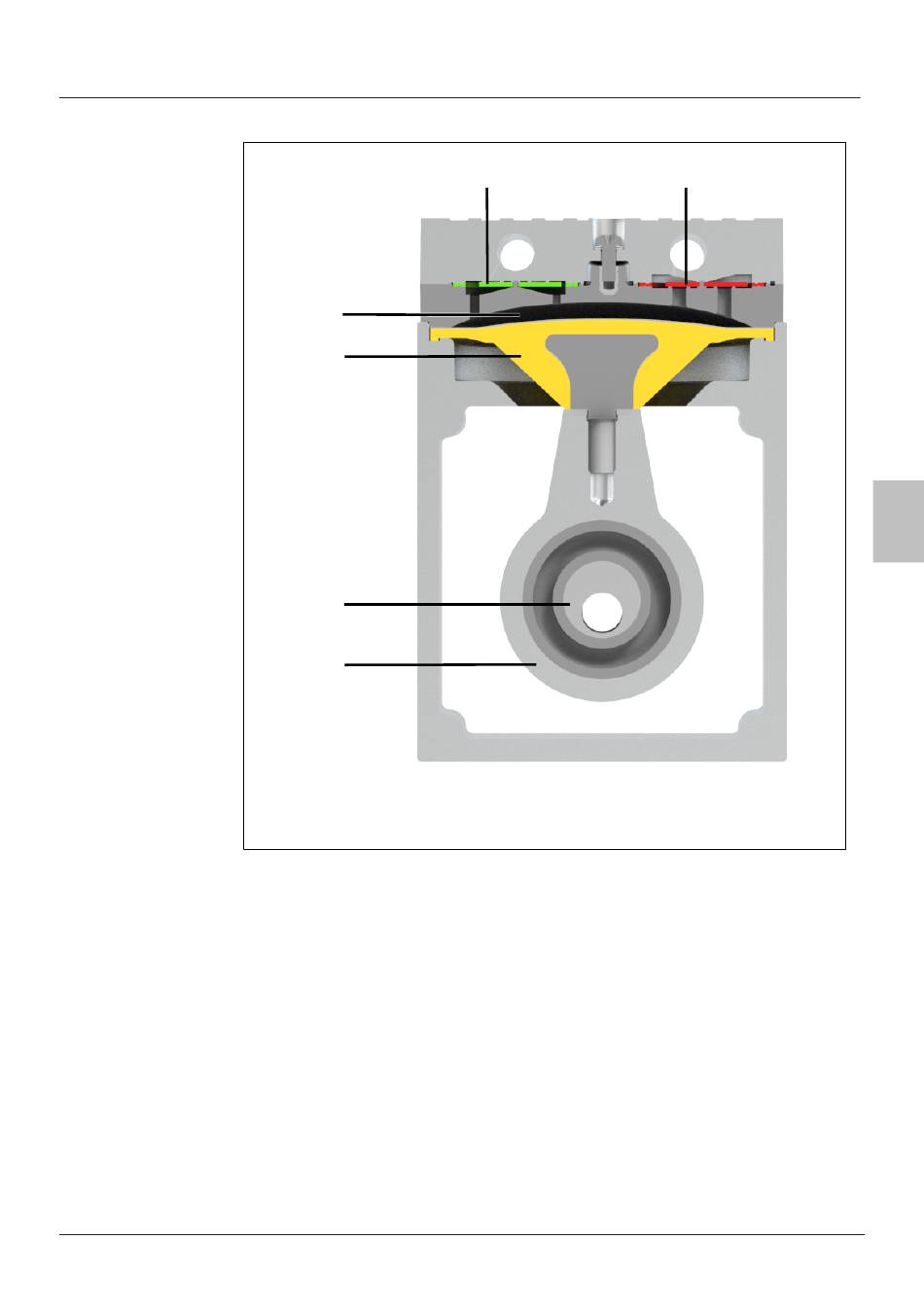

Afb.3: Functie membraanpomp
Membraanpompen transporteren, comprimeren (afhankelijk
van de uitvoering) en evacueren gassen en dampen.
Het elastische membraan (4) wordt door het excenter (5) en
de drijfstang (6) op en neer bewogen. In de neergaande slag
zuigt dit het te transporteren gas via het inlaatventiel (2) aan.
In de opgaande slag drukt het membraan het medium via het
uitlaatventiel (1) uit de pompkop. De transportruimte (3) wordt
door de membraan van de pompaandrijving gescheiden.
