Sostituzione degli O-ring
9

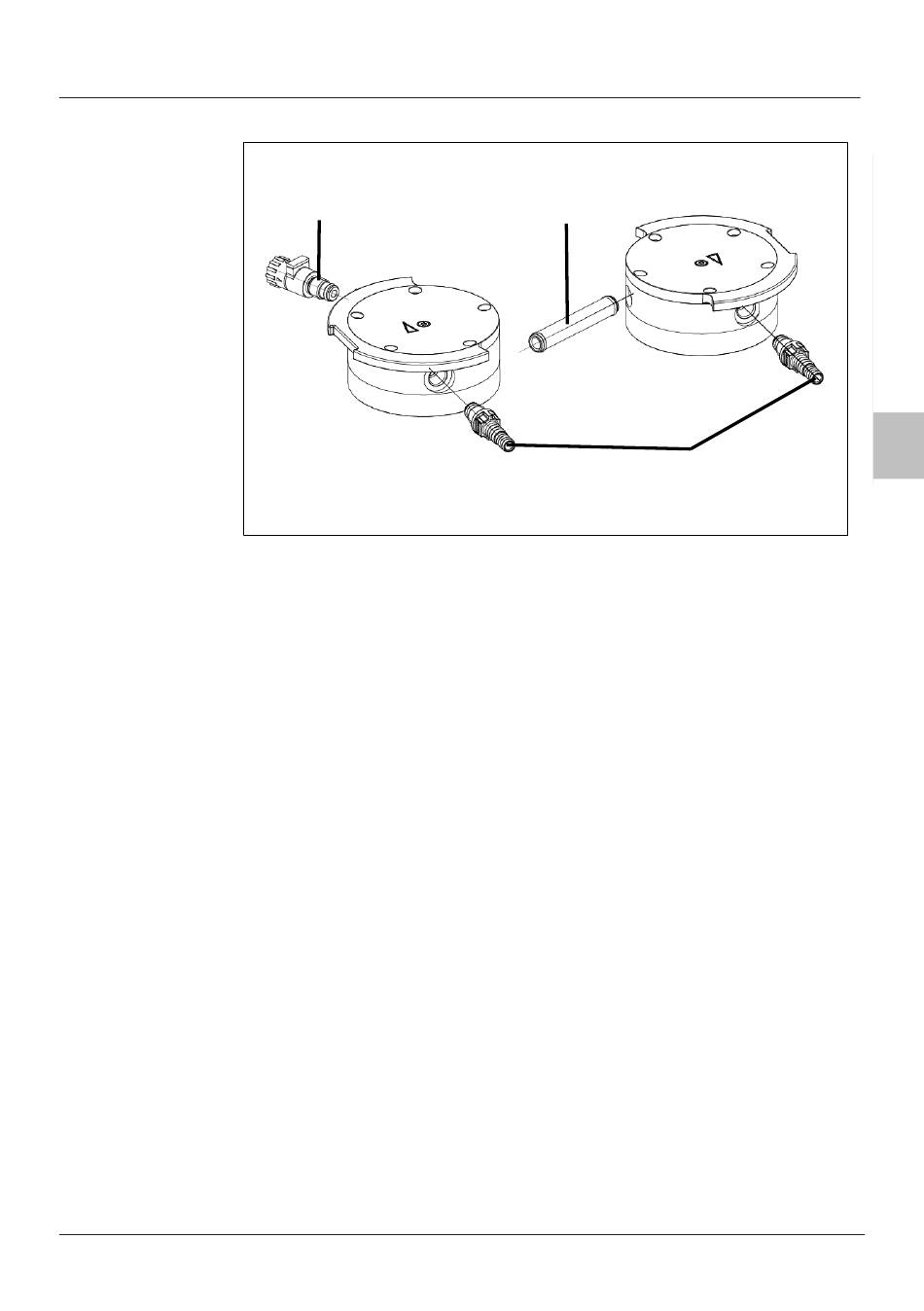

Fig.10: Sostituzione degli O-ring
1. Separare le due teste pompa estraendole l'una dall'altra.
2. Estrarre il tubo di allacciamento (10/Fig. 10) dal coperchio
testa (3).
3. Sostituire i due O-ring del tubo di allacciamento (10/Fig.
10).
4. Allentare la vite con testa interna (1) da ciascuna delle
due teste pompa.
5. Prelevare le due piastre di spinta (2), assieme alle due viti
con testa interne (1).
6. Svitare la valvola gas ballast (9/Fig. 10) dal coperchio te-
sta (3).
7. Sostituire l'O-ring della valvola gas ballast (9/Fig. 10).
8. Avvitare a fondo la valvola gas ballast (9/Fig. 10) nel rela-
tivo coperchio testa (3). Successivamente, svitarla di nuo-
vo, fino a quando la superficie sia orientata verso l'alto.
9. Svitare i raccordi tubi flessibili (11/Fig. 10) dal coperchio
testa con l'attrezzo in dotazione (3).
10. Sostituire gli O-ring dei raccordi tubi flessibili (11/Fig. 10).
11. Avvitare manualmente i raccordi tubi flessibili (11/Fig. 10)
nel coperchio testa con l'attrezzo in dotazione (3).
12. Smaltire correttamente gli O-ring sostituiti.
