Pompe da laboratorio resistenti all'attacco chemico N820.18 EX /
N840.18 EX
1 Valvola di
scarico
2 Valvola di
aspirazione
3 Camera di
compressione
4 Membrana
5 Eccentrico
6 Biella
Traduzione del manuale d'istruzioni originale, KNF 317428-317425 05/21
Funzionamento pompa a membrana
3
4
5
6

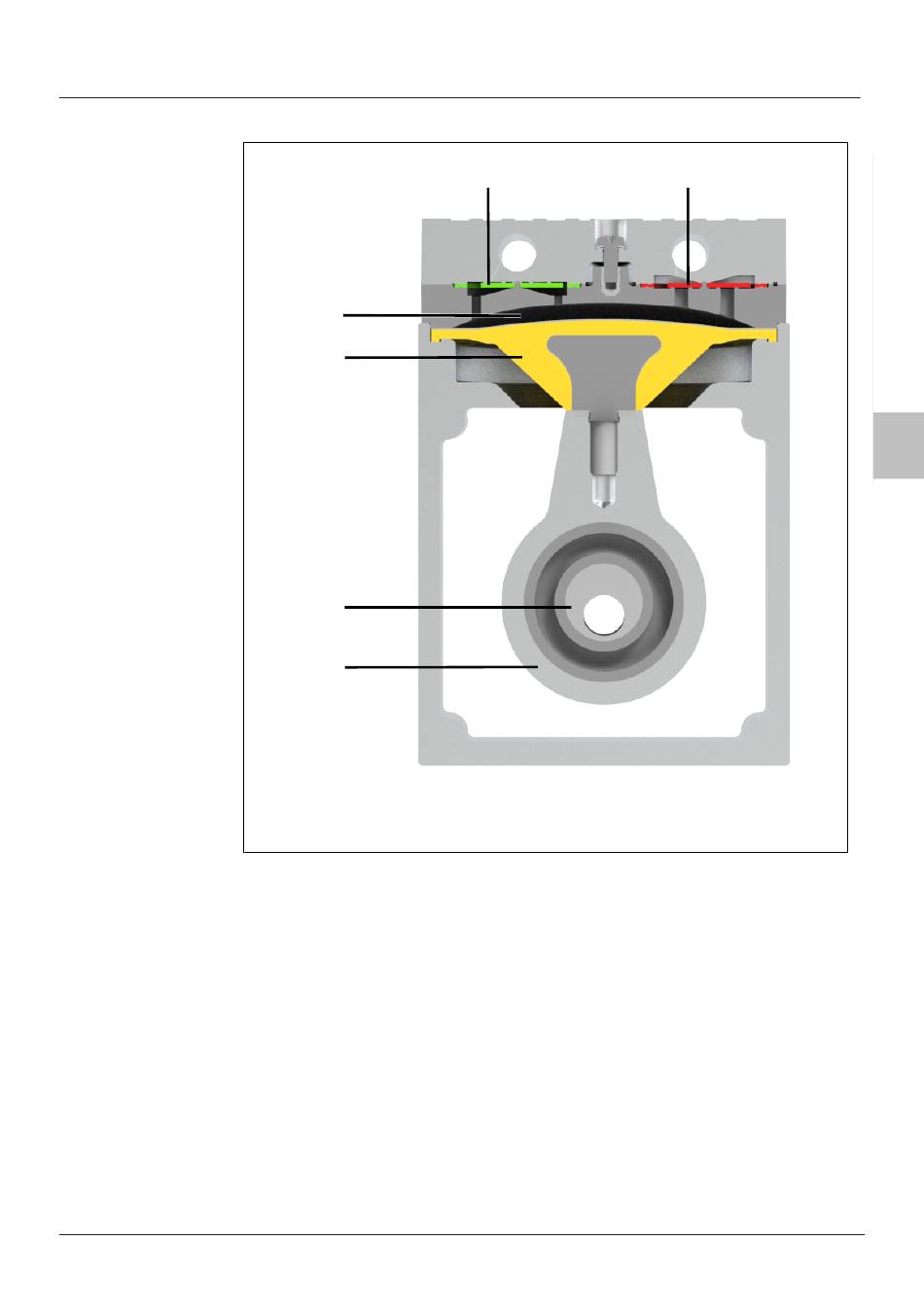

Fig.3: Funzionamento pompa a membrana
Le pompe a membrana convogliano, comprimono (in base al-
la versione) ed evacuano gas e vapori.
La membrana elastica (4) viene spostata verso l'alto e verso il
basso dall'apposito eccentrico (5) e dalla biella (6). Nella cor-
sa discendente, essa aspira il gas da convogliare tramite la
valvola di aspirazione (2). Nella corsa ascendente, la mem-
brana espelle il fluido, tramite la valvola di scarico (1), dalla te-
sta della pompa. La camera di compressione (3) è separata
dal motore della pompa tramite la membrana.
2
Struttura e funzionamento
