Structure et fonctionnement

1 Entrée pneu-
matique gaz
2 Poignée
3 Le bouton-
poussoir/rota-
tif pour :
§
Mise en
marche et
arrêt de la
pompe
§
Réglage
de la vi-
tesse de
rotation
de la
pompe
4 Sortie pneu-
matique gaz
5 Interrupteur
6 Affichage du
statut
7 Interface*
24
7 Structure et fonctionnement
Structure

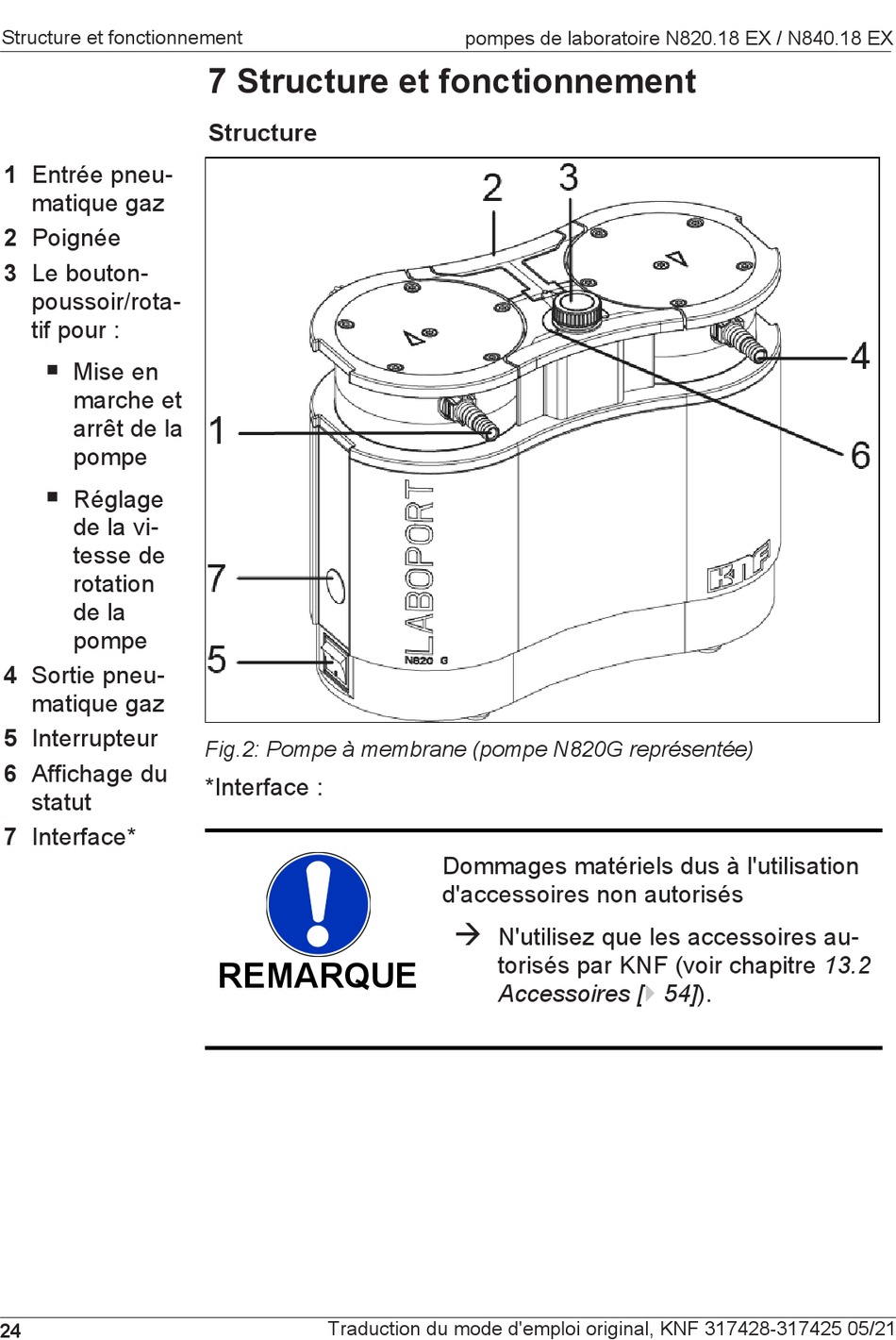

Fig.2: Pompe à membrane (pompe N820G représentée)
*Interface :
REMARQUE
Traduction du mode d'emploi original, KNF 317428-317425 05/21
pompes de laboratoire N820.18 EX / N840.18 EX
Dommages matériels dus à l'utilisation
d'accessoires non autorisés
à
N'utilisez que les accessoires au-
torisés par KNF (voir chapitre 13.2
Accessoires [} 54]).
