KNF LAB LABOPORT N820.18 EX Originalbetriebsanleitung Seite 141

pompes de laboratoire N820.18 EX / N840.18 EX
1 Clapet de re-
foulement
2 Clapet d'aspi-
ration
3 Chambre de
compression
4 Membrane
5 Excentrique
6 Bielle
Traduction du mode d'emploi original, KNF 317428-317425 05/21
Fonctionnement pompe à membrane
3
4
5
6

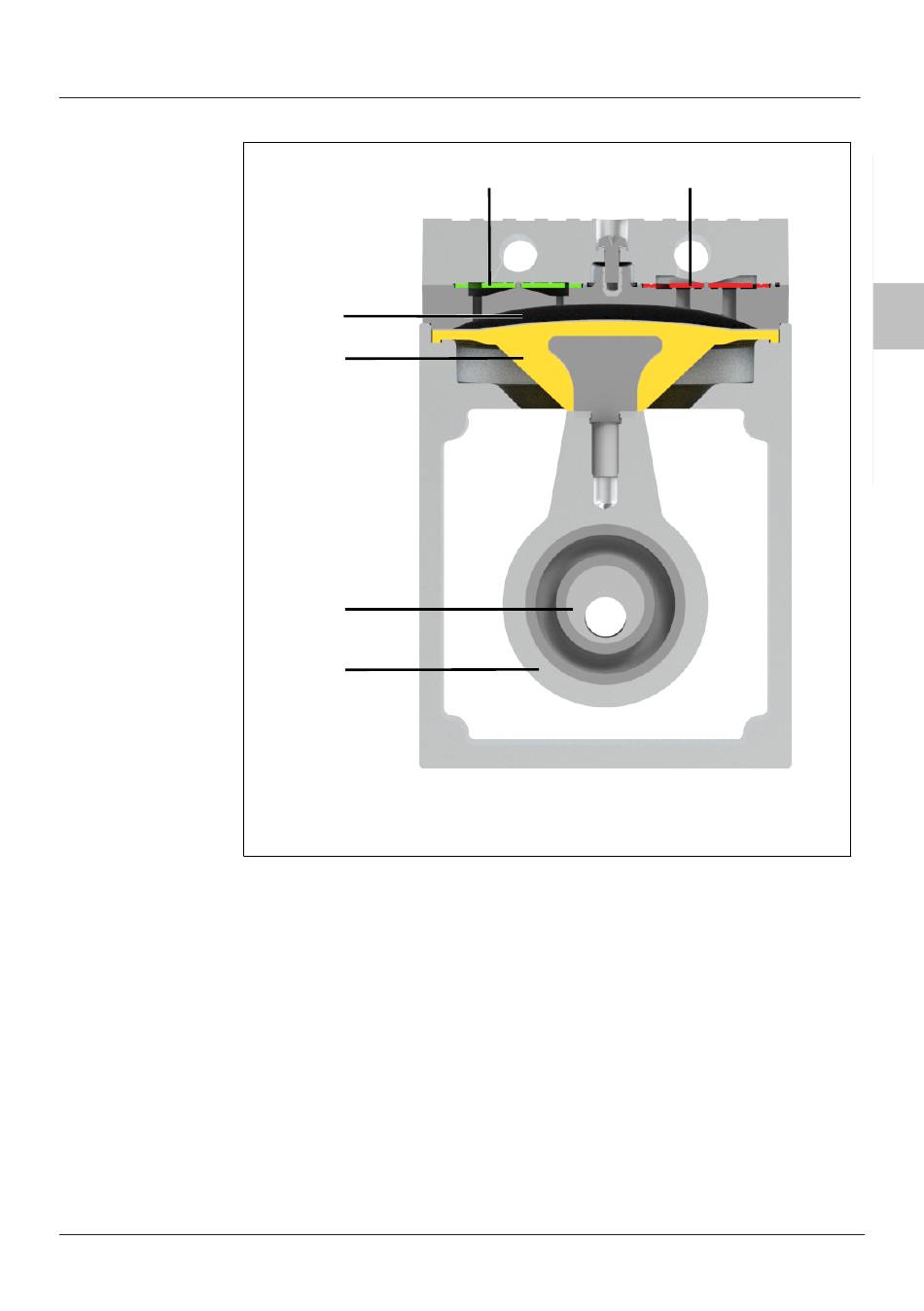

Fig.3: Fonctionnement pompe à membrane
Les pompes à membrane transportent, compriment (en fonc-
tion du modèle) et évacuent des gaz et vapeurs.
La membrane élastique (4) est déplacée de haut en bas par
l'excentrique (5) et la bielle (6). Dans la course descendante,
elle aspire le gaz à pomper par l'intermédiaire du clapet d'ad-
mission (2). Lors de la course ascendante, la membrane force
le fluide hors de la tête de pompe via le clapet d'échappe-
ment (1). La chambre de compression/détente de la
pompe (3) est séparée hermétiquement de l'entraînement de
la pompe () par la membrane.
Structure et fonctionnement
2
1
