UM-6T80A-006 Příručka uživatele
Řadicí páka (2-WAY
RELEASE)
DŮLEŽITÉ UPOZORNĚNÍ
• Informace o montáži, nastavení a výměně výrobků, které nejsou
uvedeny v příručce uživatele, žádejte v místě zakoupení nebo u
distributora. Příručka prodejce pro profesionální a zkušené
cyklomechaniky je dostupná na našich stránkách
(https://si.shimano.com).
Z důvodu zajištění bezpečnosti si před používáním
důkladně přečtěte „příručku uživatele", při používání
postupujte podle ní a uložte si ji pro pozdější použití.
Z důvodu prevence zranění a fyzického poškození zařízení a prostředí je
nutné vždy dodržovat dále uvedené pokyny. Pokyny jsou řazeny podle
stupně nebezpečí nebo poškození hrozícího při nesprávném používání
výrobku.
Nedodržení uvedených pokynů bude mít za
NEBEZPEČÍ
následek smrt nebo vážný úraz.
Nedodržení uvedených pokynů může mít za
VAROVÁNÍ
následek smrt nebo vážný úraz.
Nedodržení uvedených pokynů může mít za
VÝSTRAHA
následek úraz nebo fyzické poškození zařízení
a okolního prostředí.
Důležité bezpečnostní pokyny
VAROVÁNÍ
• Výrobek nerozebírejte ani nijak neupravujte. Mohlo by to způsobit, že
výrobek nebude fungovat správně, v důsledku čehož můžete náhle
spadnout a přivodit si vážné zranění.
Poznámka
• Při řazení páky vždy otáčejte klikami.
• Záruka se nevztahuje na běžné opotřebení vznikající normálním
používáním a stárnutím.
Pravidelné prohlídky před jízdou
Před jízdou zkontrolujte následující položky. Pokud zjistíte nějaký
problém, obraťte se na místo zakoupení nebo distributora.
• Je řazení převodů hladké?
• Jsou páky správně upevněné na řídítkách?
• Ozývají se při jejich ovládání abnormální zvuky?
• Není podložka páky nadměrně opotřebená, neviklá se nebo nevykazuje
jiné abnormality? (U modelů, kde je podložka připevněna k páce.)

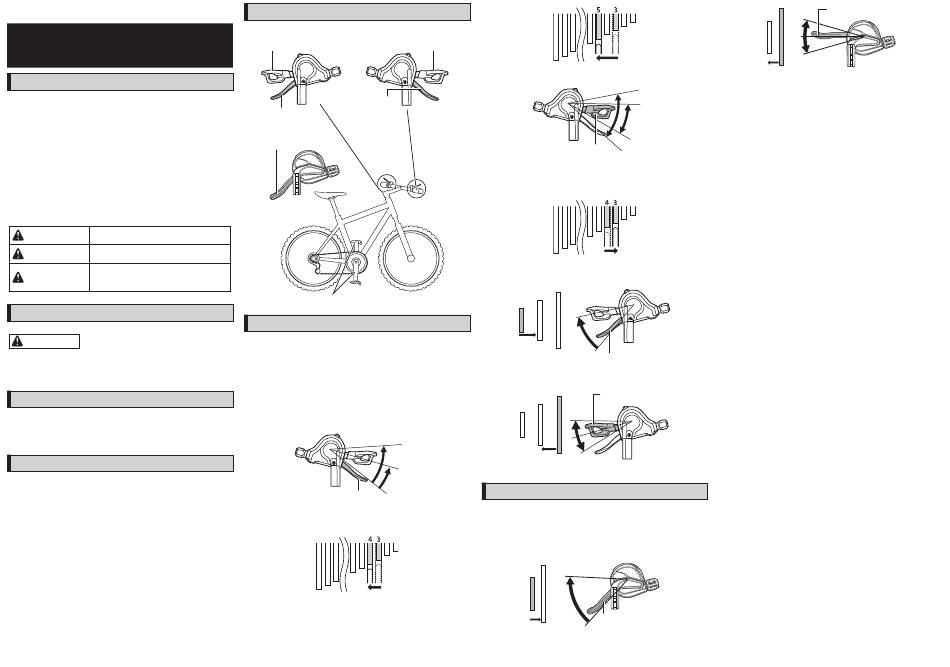

Názvy součástí
Přední Zadní
Páka B Páka B
Páka A
Páka A
Páka MONO
Páka C
Klika
Ovládání
Řazení převodových stupňů
Při řazení páky vždy otáčejte klikami.
Upozornění k provozu
Jakmile dokončíte řazení, obě páky, A i B, se vrátí do své původní polohy.
Ovládání páky pravou rukou
Počet stupňů přeřazení závisí na zdvihu páky. Pro přeřazení o jeden
stupeň posuňte páku do polohy (1). Pro přeřazení o dva stupně posuňte
páku do polohy (2).
• Páka A: Řazení z nejmenšího na největší pastorek
(2)
(1)
Počáteční poloha páky A
(1): Přeřazení o jeden stupeň
Například z 3. na 4. stupeň
(2): Rychlé přeřazení o dva stupně
Například z 3. na 5. stupeň
• Páka B: Řazení z největšího na nejmenší pastorek
(2)
(1)
(1)
Počáteční poloha páky B
(2)
Rychlostní stupně jde měnit zatlačením páky nebo zatažením za ni.
Některé modely disponují řazením o dva stupně.
Například ze 4. na 3. stupeň
Ovládání páky levou rukou
• Páka A: Řazení z nejmenšího na největší převodník
Počáteční poloha páky A
• Páka B: Řazení z největšího na nejmenší převodník
Počáteční
poloha páky B
Rychlostní stupně jde měnit zatlačením páky nebo zatažením za ni.
Provoz (přední strana páky MONO)
Ovládání jedné páky.
Řazení převodových stupňů
Při řazení páky vždy otáčejte klikami.
Ovládání páky MONO
• Páka C-1: Řazení z nejmenšího na největší převodník
Páka C
* Po přeřazení páka zůstává v poloze C-2.
• Páka C-2: Řazení z největšího na nejmenší převodník
Páka C
Rychlostní stupně jde měnit zatlačením páky nebo zatažením za ni.
* Po přeřazení se páka vrátí do polohy C-1.
Upozornění: Dalším vývojem může dojít ke změně specifikací bez upozornění. (Czech)
