Shimano SPD Serie Gebrauchsanweisung

UM-L800A-005 Gebrauchsanweisung
SPD-Pedale
WICHTIGER HINWEIS
• Wenden Sie sich für zusätzliche Informationen zur Installation,
Einstellung und zum Austausch jener Produkte, die nicht in der
Gebrauchsanweisung aufgeführt sind, an die Verkaufsstelle oder an
eine Vertretung. Eine Händlerbetriebsanleitung für professionelle und
erfahrene Zweiradmechatroniker ist auf unserer Website verfügbar
(https://si.shimano.com).
Lesen Sie bitte aus Sicherheitsgründen diese
„Gebrauchsanweisung" sorgfältig vor der
Verwendung durch, folgen Sie exakt den
Anweisungen, um einen ordnungsgemäßen Gebrauch
zu gewährleisten, und bewahren Sie sie auf, um
jederzeit darin nachschlagen zu können.
Die folgenden Anweisungen sind unbedingt einzuhalten, um
Verletzungen oder Sachschäden an der Ausrüstung oder der
unmittelbaren Umgebung zu vermeiden. Die Anweisungen sind nach
Grad der Gefahr oder Beschädigung klassifiziert, falls das Produkt
unsachgemäß verwendet wird.
Die Nichtbeachtung der Anweisungen führt
GEFAHR
zum Tod oder zu schweren Verletzungen.
Die Nichtbeachtung der Anweisungen kann
WARNUNG
zum Tod oder zu schweren Verletzungen
führen.
Die Nichtbeachtung der Anweisungen kann
zu Verletzungen oder Beschädigungen an der
VORSICHT
Ausrüstung oder der unmittelbaren
Umgebung führen.
Wichtige Sicherheitsinformationen
WARNUNG
• Um Sicherheit für Kinder, die dieses Produkt benutzen, zu
gewährleisten, sollten Kinder über die korrekte Nutzung unterrichtet
werden, nachdem sowohl die Aufsichtspersonen als auch die Kinder die
folgenden Informationen verstanden haben. Eine Missachtung der
Anweisungen könnte zu schweren Verletzungen führen.
• Zerlegen oder modifizieren Sie das Produkt niemals. Dies kann dazu
führen, dass das Produkt nicht ordnungsgemäß funktioniert und Sie
plötzlich stürzen und sich ernsthaft verletzen.
• Bevor Sie eine Fahrt mit diesen Pedalen und diesen Schuhplatten
(Schuhen) unternehmen, müssen Sie sich mit dem Mechanismus für das
Einrasten und das Lösen der Schuhplatten (Schuhe) aus den Pedalen
vertraut machen. SPD-Pedale sind so konzipiert, dass sie sich nur lösen,
wenn Sie eine entsprechende Bewegung durchführen. Bei einem Sturz
vom Fahrrad lösen sie sich nicht automatisch.
• Verwenden Sie ausschließlich SPD-Schuhe mit diesem Produkt. Andere
Schuhtypen lösen sich unter Umständen nicht wie gewünscht von den
Pedalen oder lösen sich plötzlich.
• Verwenden Sie ausschließlich SHIMANO Schuhplatten (SM-SH51/
SM-SH56) und stellen Sie sicher, dass die Befestigungsschrauben an den
Schuhen fest angezogen sind. Ein mangelhaftes Festziehen der
Schrauben kann zu einem Sturz führen, bei dem die Schuhplatten nicht
auslösen.
• Bevor Sie eine erste Fahrt mit diesen Pedalen und Schuhplatten
unternehmen, sollten Sie zuerst das Einrasten der Schuhplatten im
Pedal und das anschließende Auslösen üben. Ziehen Sie hierzu die
Bremsen, setzen Sie einen Fuß auf dem Boden ab und üben Sie den
Ablauf mit dem anderen Fuß. Sobald Sie den Bewegungsablauf
verinnerlicht haben und problemlos durchführen können, sollten Sie
diese Übung auch mit dem anderen Fuß wiederholen.
• Fahren Sie zunächst nur in flachem Gelände, bis Sie sich mit dem
Einrasten und Auslösen der Schuhplatten vertraut gemacht haben.
• Sie können die Schuhplattenhaltekraft der Pedale vor der Fahrt nach
Belieben einstellen. Bei einer geringen Schuhplattenhaltekraft der
Pedale könnten Sie die Schuhplatten auch versehentlich auslösen. Dies
könnte dazu führen, dass Sie das Gleichgewicht verlieren und vom
Fahrrad stürzen. Bei einer zu hohen Schuhplattenhaltekraft der Pedale
lassen sich die Schuhplatten wiederum nicht so einfach auslösen.
• Bei Fahrten mit niedriger Geschwindigkeit oder falls Sie damit rechnen,
eventuell schnell anhalten zu müssen (z. B. wegen einer Kehrtwende,
an Kreuzungen, bei Fahrten bergauf oder dem Durchfahren einer nicht
einsehbaren Kurve), sollten Sie die Schuhplatten bereits im Vorfeld aus
den Pedalen lösen. Auf diese Weise können Sie jederzeit den Fuß
schnell auf dem Boden absetzen, falls dies notwendig werden sollte.
• Verwenden Sie eine geringere Schuhplattenhaltekraft für die Pedal-
Schuhplatten, wenn Sie in schwierigem Gelände fahren.
• Säubern Sie Schuhplatten und Bindungen von Staub und anderen
Rückständen, um ein sicheres Einrasten bzw. Auslösen zu gewährleisten.
• Überprüfen Sie die Schuhplatten in regelmäßigen Abständen auf
Verschleiß. Wenn die Schuhplatten verschlissen sind, müssen sie
ausgetauscht werden, und nach dem Austausch der Schuhplatten muss
vor Fahrtbeginn die Schuhplattenhaltekraft angepasst werden.
Bei Nichtbeachtung dieser Warnungen können Sie Ihre Schuhe
unter Umständen nicht mehr aus den Pedalen lösen oder sie
lösen sich plötzlich und unerwartet, was zu schweren
Verletzungen führen kann.
• Reflektoren müssen stets am Fahrrad montiert sein, sobald es auf
öffentlichen Straßen bewegt wird. Reflektoren sind separat für Modelle
erhältlich, die nicht standardmäßig mit Reflektoren ausgestattet sind.
Informationen über den Umgang mit kompatiblen Akkus erfragen Sie
bitte bei Ihrer Verkaufsstelle oder bei einer Vertretung.
• Bei verschmutzten oder beschädigten Reflektoren sollten Sie nicht mehr
mit dem Fahrrad fahren. Sie könnten sonst von entgegenkommenden
Fahrzeugen leicht übersehen werden.
<Modelle mit Stiften zur Anpassung der Klemmkraft>
• Wenn Sie nicht sicher sind, wie Sie die Stifte an den Pedalen anpassen,
dann wenden Sie sich an Ihre Verkaufsstelle oder an eine Vertretung.
• Heben Sie Ihre Füße vom Pedal und drehen Sie sie dann nach außen,
um die Schuhe aus den Pedalen zu lösen. Setzen Sie einen Fuß fest auf
dem Boden ab und üben Sie das Einrasten der Schuhe im Pedal und das
anschließende Auslösen, bis Sie mit dem Bewegungsablauf vertraut
sind. Anderenfalls könnten Sie stürzen und sich ernsthaft verletzen.
Falls Sie sich an diesen Bewegungsablauf nicht gewöhnen können,
sollten Sie die Distanzscheiben wieder montieren oder die kurzen Stifte
austauschen.
• Achten Sie darauf, eine Schutzausrüstung und entsprechende Kleidung
zu tragen, die sich für Ihre Verwendung des Fahrrads eignet. Aufgrund
ihrer Länge könnten Sie sich bei einem direkten Kontakt der Stifte mit
Ihrer Haut verletzen.
Hinweis
• Sollte die Pedalleistung unnormal erscheinen, führen Sie erneut eine
Inspektion durch.
• Falls es Probleme mit sich drehenden Pedalkomponenten gibt, muss das
Pedal eventuell neu eingestellt werden. Wenden Sie sich an Ihre
Verkaufsstelle oder an eine Vertretung.
• Gewöhnlicher Verschleiß und der Alterungsprozess eines Produkts
durch normale Verwendung werden nicht durch die Garantie
abgedeckt.
Regelmäßige Inspektionen vor dem Fahren
Vor dem Fahren müssen die folgenden Punkte kontrolliert werden.
Wenden Sie sich bei Problemen an Ihre Verkaufsstelle oder an eine
Vertretung.
• Sind die Befestigungsteile sicher angebracht?
• Hat sich das axiale Spiel zwischen Schuhplatte und Pedale aufgrund von
Abnutzung verstärkt?
• Rastet die Schuhplatte nicht normal ein bzw. lässt sie sich nicht normal
lösen?
• Sind ungewöhnliche Geräusche zu hören?

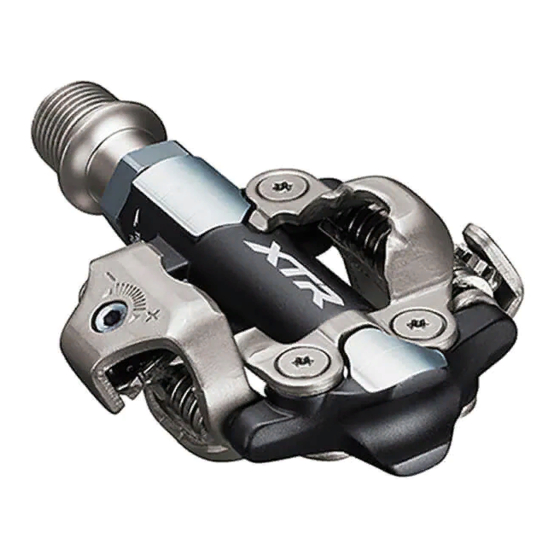

Bezeichnung der Komponenten
Bindungsabschnitt Bindungsabschnitt
Bindung
Bindung
Stift
Distanzscheibe
Schuhplatten-Befestigungsschraube
Schuhplattenadapter
Schuhplatte
Schuhplatten-Typen und Verwendung der
Schuhplatten
WARNUNG
• Sie dürfen Pedale oder Schuhplatten ausschließlich gemäß der
Beschreibungen in der Gebrauchsanweisung verwenden. Wenn
Schuhplatte und Pedale nach vorn zeigen, kann die Schuhplatte gelöst
und an der Pedale eingerastet werden.
Lesen Sie die Hinweise zur Verwendung der Schuhplatten in der
Gebrauchsanweisung sorgfältig durch. Eine Missachtung der
Anweisungen könnte zu schweren Verletzungen führen.
Vorn
Platten mit Einfachauslösung (SM-SH51) und Platten mit
Mehrfachauslösung (SM-SH56) sind zur Verwendung mit diesen
Pedalen verfügbar.
Lesen Sie die Serviceanleitung und wählen Sie den richtigen Typ für
Ihre Bedürfnisse aus, basierend auf Fahrradtyp, Fahrterrain und
Bedingungen.
Schuhplatten mit Einfachauslösung (SM-SH52) und Schuhplatten mit
Mehrfachauslösung (SM-SH55) sind nicht geeignet, da sie über
bestimmte Eigenschaften nicht verfügen, wie stabile Auslöseleistung
und ausreichende Bindungskraft.
„ Einrasten der Schuhplatten
Rasten Sie die Schuhplatten mit einer Bewegung nach vorne unten in die
Pedalenbindung ein.
„ Lösen der Schuhplatten
Der Auslösemodus kann je nach verwendeten Schuhplatten ausgewählt
werden.
(Prüfen Sie die Modellnummer der Schuhplatte und die Farbe hinsichtlich
der passenden Auslösemethode.)
Platten mit Einfachauslösung: Platten mit
SM-SH51 Mehrfachauslösung:
(Schwarz) SM-SH56
(Silber, Gold / separat erhältlich)
Diese Schuhplatten lösen sich nur Die Schuhplatten lösen sich durch
aus, wenn die Ferse nach außen Drehen der Ferse in eine beliebige
bewegt wird. Richtung.
Sie lösen sich nicht aus dem Pedal,
wenn Sie die Ferse in eine andere
Richtung drehen.
Beim Pedalieren kann eine hohe Die Schuhplatte kann sich
Zugkraft ausgeübt werden, da sich gegebenenfalls nach oben hin
die Schuhplatten nur dann lösen, lösen. Ein Ziehen der Pedale kann
wenn Sie den Fuß nach außen daher dazu führen, dass sich die
drehen. Schuhplatte unerwartet löst.
Verwenden Sie diese Schuhplatte
daher nicht, wenn Sie beim Fahren
an der Pedale ziehen oder wenn Sie
Sprünge oder Ähnliches ausführen,
bei denen Druck auf den Fuß in
Richtung der Schuhplatten-
Auslösung ausgeübt wird.
