AO2040-Fidas24 Ex KONTINUIERLICHE GASANALYSATOREN | OI/AO2000-FIDAS24-EX-DE REV. B

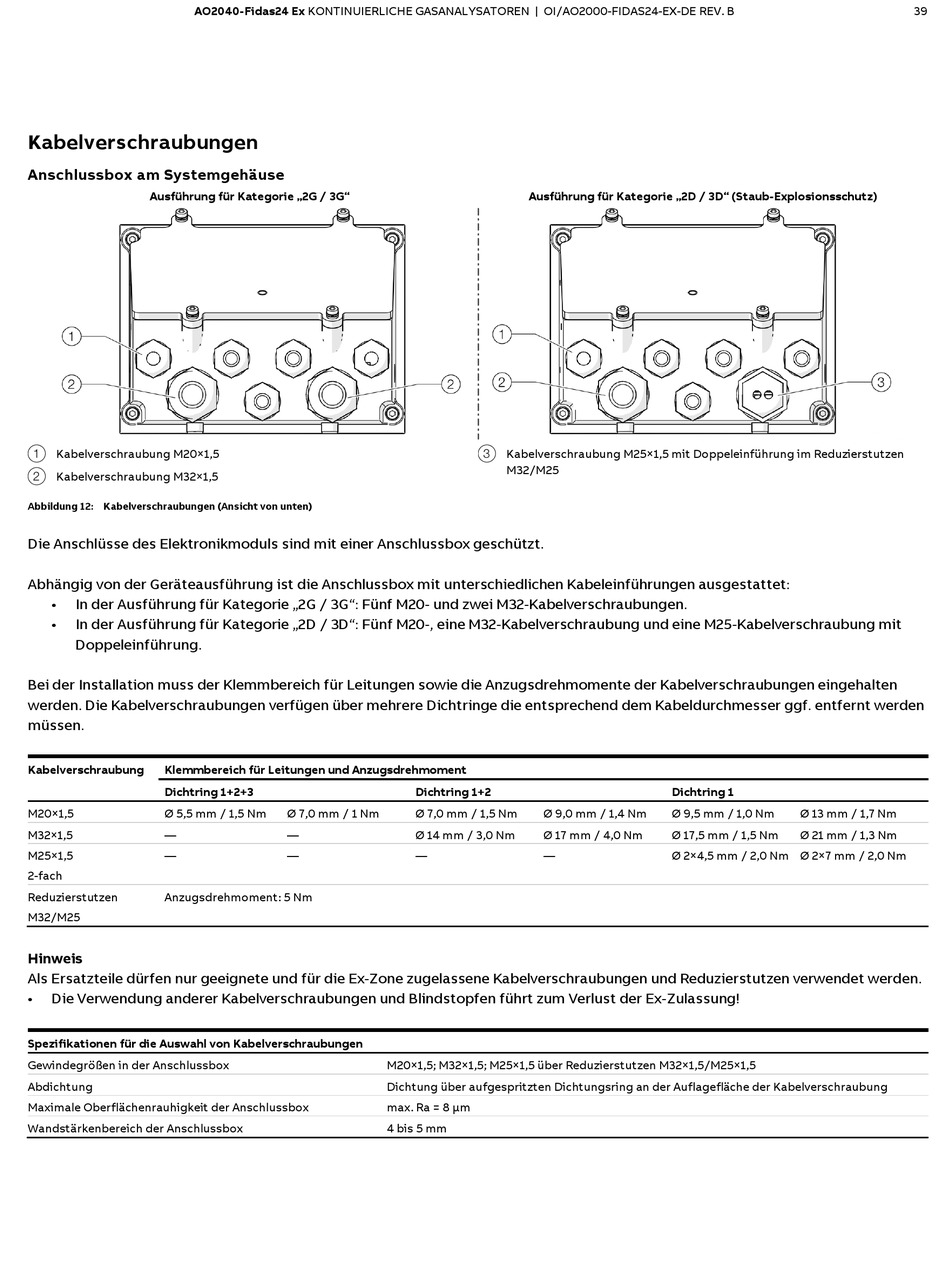

Kabelverschraubungen

Anschlussbox am Systemgehäuse
Ausführung für Kategorie „2G / 3G"
1 Kabelverschraubung M20×1,5
2 Kabelverschraubung M32×1,5
Abbildung 12: Kabelverschraubungen (Ansicht von unten)
Die Anschlüsse des Elektronikmoduls sind mit einer Anschlussbox geschützt.
Abhängig von der Geräteausführung ist die Anschlussbox mit unterschiedlichen Kabeleinführungen ausgestattet:
• In der Ausführung für Kategorie „2G / 3G": Fünf M20- und zwei M32-Kabelverschraubungen.
• In der Ausführung für Kategorie „2D / 3D": Fünf M20-, eine M32-Kabelverschraubung und eine M25-Kabelverschraubung mit
Doppeleinführung.
Bei der Installation muss der Klemmbereich für Leitungen sowie die Anzugsdrehmomente der Kabelverschraubungen eingehalten
werden. Die Kabelverschraubungen verfügen über mehrere Dichtringe die entsprechend dem Kabeldurchmesser ggf. entfernt werden
müssen.
Kabelverschraubung Klemmbereich für Leitungen und Anzugsdrehmoment
Dichtring 1+2+3
M20×1,5 Ø 5,5 mm / 1,5 Nm
M32×1,5 —
M25×1,5 —
2-fach
Reduzierstutzen Anzugsdrehmoment: 5 Nm
M32/M25
Hinweis
Als Ersatzteile dürfen nur geeignete und für die Ex-Zone zugelassene Kabelverschraubungen und Reduzierstutzen verwendet werden.
• Die Verwendung anderer Kabelverschraubungen und Blindstopfen führt zum Verlust der Ex-Zulassung!
Spezifikationen für die Auswahl von Kabelverschraubungen
Gewindegrößen in der Anschlussbox
Abdichtung
Maximale Oberflächenrauhigkeit der Anschlussbox
Wandstärkenbereich der Anschlussbox
Dichtring 1+2
Ø 7,0 mm / 1 Nm Ø 7,0 mm / 1,5 Nm
— Ø 14 mm / 3,0 Nm
— —
M20×1,5; M32×1,5; M25×1,5 über Reduzierstutzen M32×1,5/M25×1,5
Dichtung über aufgespritzten Dichtungsring an der Auflagefläche der Kabelverschraubung
max. Ra = 8 µm
4 bis 5 mm
Ausführung für Kategorie „2D / 3D" (Staub-Explosionsschutz)
3 Kabelverschraubung M25×1,5 mit Doppeleinführung im Reduzierstutzen
M32/M25
Ø 9,0 mm / 1,4 Nm
Ø 17 mm / 4,0 Nm
—
Dichtring 1
Ø 9,5 mm / 1,0 Nm Ø 13 mm / 1,7 Nm
Ø 17,5 mm / 1,5 Nm Ø 21 mm / 1,3 Nm
Ø 2×4,5 mm / 2,0 Nm Ø 2×7 mm / 2,0 Nm
