2. Installation

2.1 Wandbefestigung - Uhr mit einseitiger Anzeige

2.1.1 Mechanische Installation

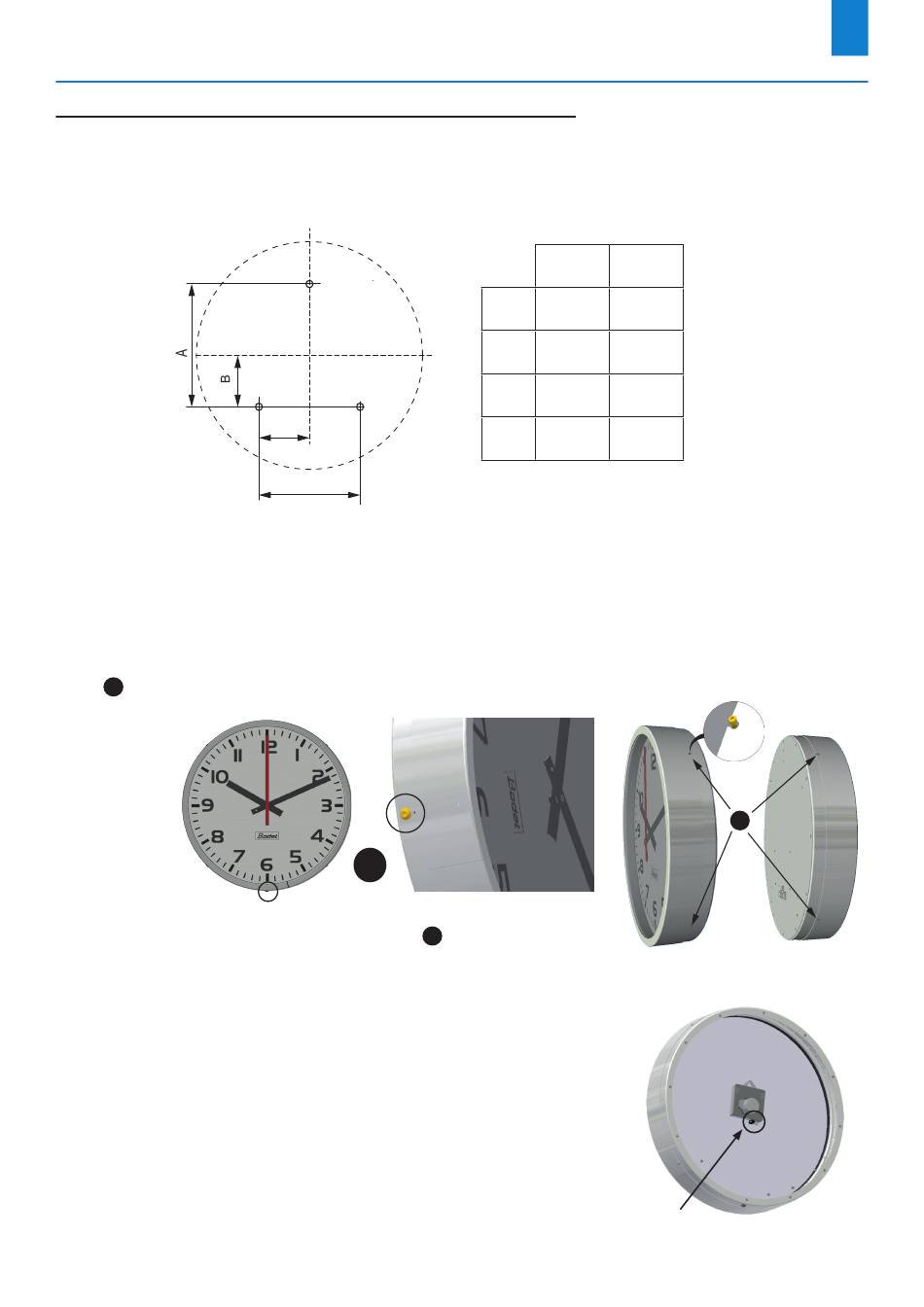

Bohren Sie an der Stelle, an der Sie die Uhr installieren möchten, 3 Löcher in die Wand und halten
Sie sich je nach Modell an die folgende Ausrichtung und die Abmessungen:
Für eine Standardinstallation an einer Betonwand stecken Sie die Befestigungsdübel in die
Bohrlöcher.
Damit die Uhr an dieser Wand installiert werden kann, muss sie vorher unbedingt geöffnet worden
sein.
Dazu:
- Schrauben Sie die Schraube an der Luftklappe unten an der Uhr auf und entfernen Sie sie, um
Luft einzulassen (Inbusschlüssel Nr.6),
1
Schraube an der
Luftklappe
Drehmoment:
15 Nm
- Schrauben Sie die 4 Verschlussschrauben
(2 auf jeder Seite) der Uhr teilweise auf (Inbusschlüssel Nr.3),
- Verschieben Sie die Vorderseite vorsichtig und klappen Sie
sie leicht zur Seite, um auf die Innenkabel der Uhr zugreifen
zu können,
- Lösen Sie das am Uhrwerk an der Vorderseite der Uhr
angeschlossene Flachkabel,
- Entfernen Sie die Vorderseite komplett, damit Sie Zugang
zum Inneren der Uhr haben und sie an der Wand befestigen
können,
C
D
1
2
750 760
A
325 410
B 135 170
C 135 170
D
270 340
Verschlussschraube
Drehmoment: 1,2 Nm
Anschluss
des Uhrwerks
