2.1.2.2 Elektrische Installation - Modell NTP PoE

x
Die Nummern des untenstehenden Absatzes beziehen sich auf die Abbildungen des vorstehenden Modells NTP 230 V.
- Mit Beleuchtungsoption: das Stromkabel durch die linke Kabel- und Leitungseinführung führen und
dann das Kabel an die Klemmleiste
- Verbinden Sie dieses Kabel mit einer Schelle
- Ethernetkabel durch die kleinste, mittlere Kabel- und Leitungseinführung führen,
- Stecker RJ45 erst am Kabel crimpen, wenn dieses in die Uhr eingeführt ist und das Crimpen mit
einem Tester prüfen,
- Anschließend dieses Kabel über den Ethernetanschluss an die elektronische Platine anschließen
- Kabel der Ersatzbatterie (sofern vorhanden) an die elektronische Platine anschließen
- Reinigen Sie die Dichtung und tragen Sie anschließend Silikonöl auf,
- Bringen Sie die Vorderseite der Uhr näher und verbinden Sie erneut das flache Kabel
elektronischen Platine zum Uhrwerk
- Beschränken Sie die Kabellänge, indem Sie sie in den Sockel einführen,
Beleuchtungsoption einen Schatten zu vermeiden (Kontakt des Kabels mit dem Zifferblatt, sobald
die Uhr geschlossen ist),

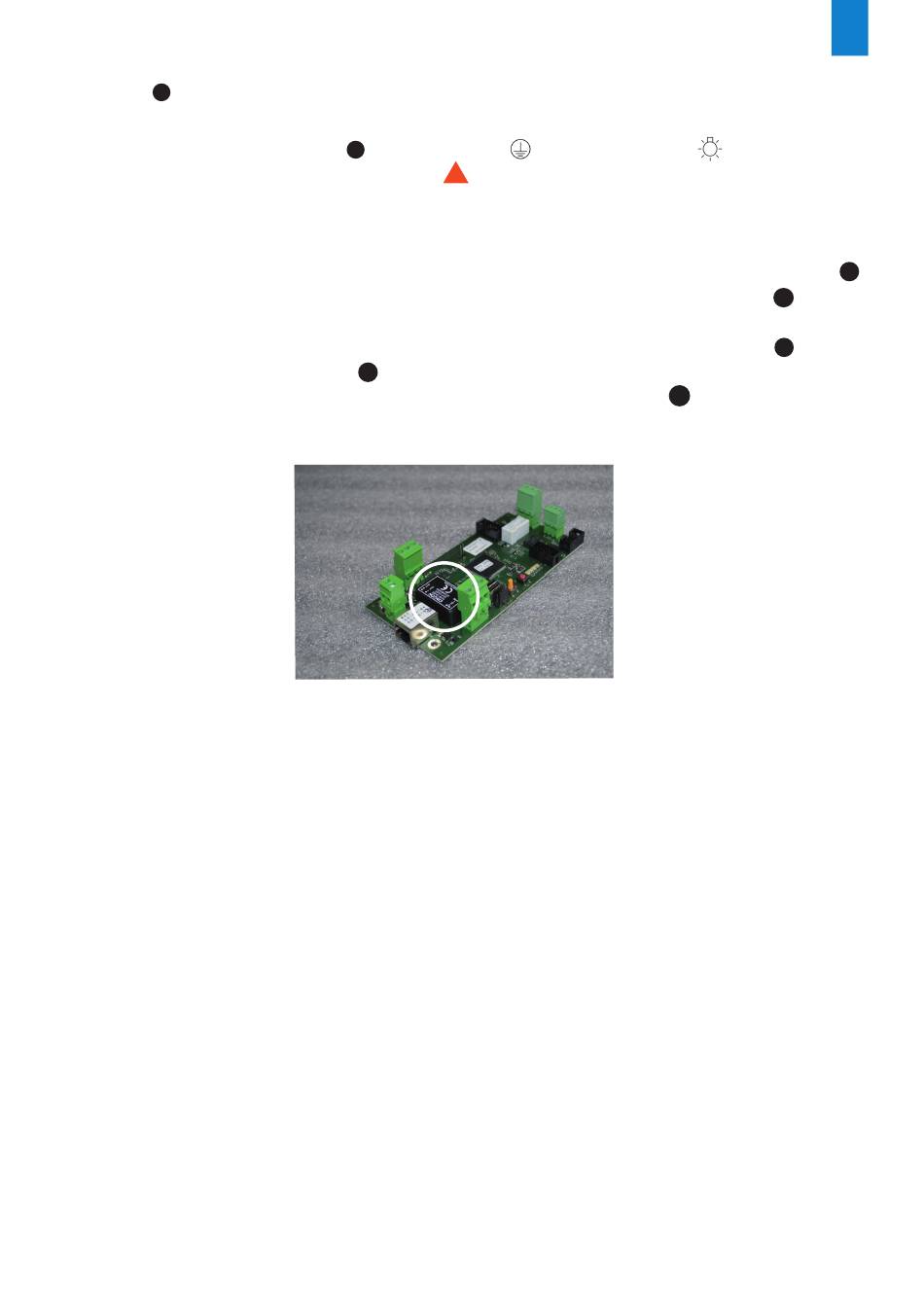

Elektronische Platine Version PoE mit Versorgungsmodul hinter dem Ethernetanschluss
- Vorderseite der Uhr wieder in die ursprüngliche Position bringen und die Uhr wieder schließen,
- Ziehen Sie die 4 Verschlussschrauben (1,2 Nm) an,
- Bringen Sie die Schraube an der Luftklappe (15 Nm) unten an der Uhr an und ziehen Sie sie an.
