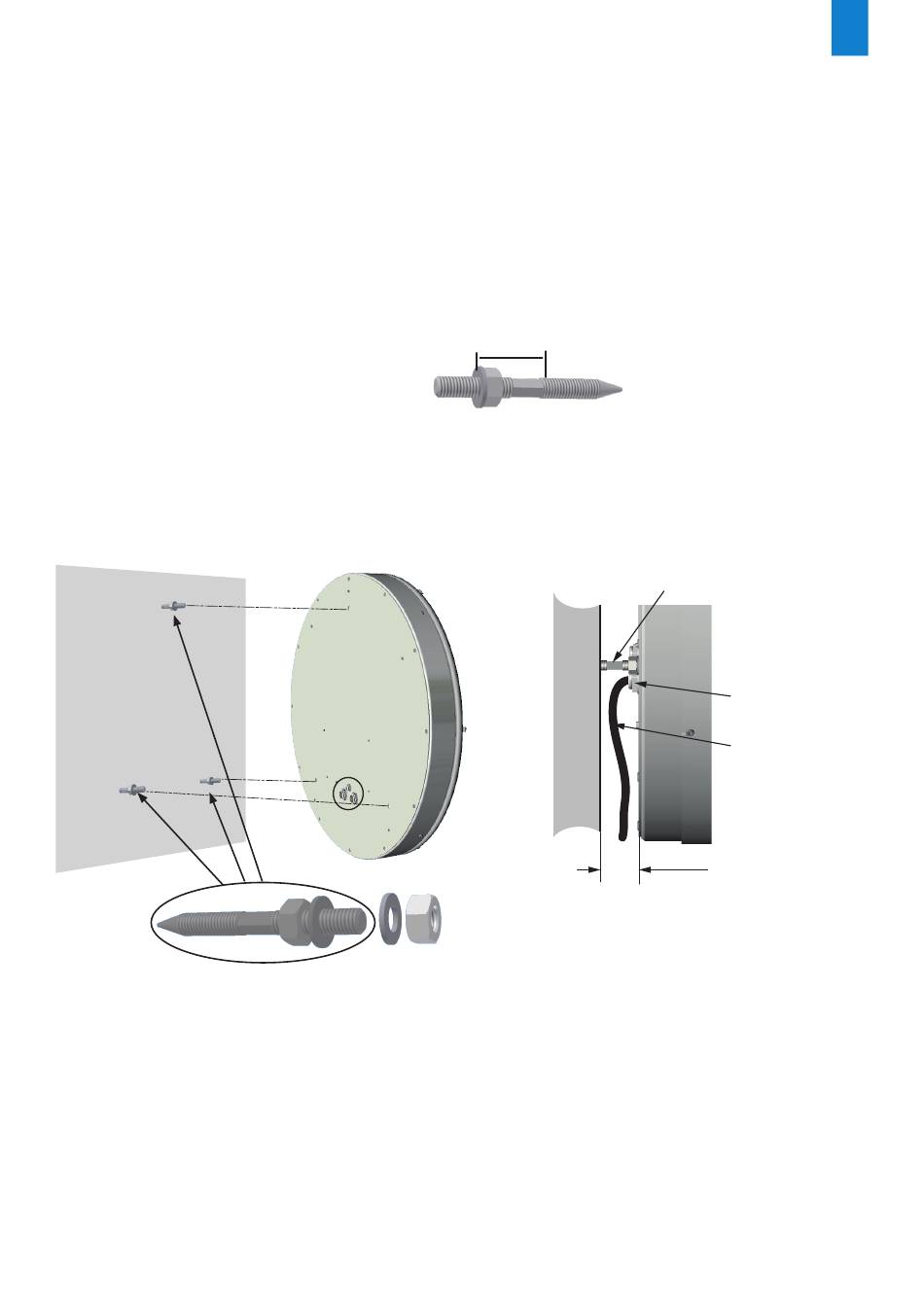

- Vorderseite der Uhr auf einer geraden, sauberen und ordentlichen Arbeitsfläche ablegen,
- Entfernen Sie den Pappkarton zwischen dem Uhrwerk und dem Zifferblatt,
- Schrauben Sie die Sicherungsmuttern auf die Bolzen (die Uhr wird mit 3 Bolzen in einem
separaten Paket geliefert),
- Lassen Sie ausreichend Platz für die Justierung der Sicherungsmuttern und Unterlegscheiben
(mindestens 25 mm) zwischen der Mauer und der Rückseite der Uhr, damit Sie die Kabel und
Kabelverschraubungen verstauen können,
- Führen Sie alle Kabel durch die Kabelverschraubungen, bevor Sie die Uhr an den Bolzen auf-
hängen,
- Befestigen Sie die Uhr mit den Unterlegscheiben und den Sicherungsmuttern an den Bolzen.
8
Bolzen M8 x 80
Kabel- und
Leitungseinführung
25 mm
Wand
25 mm
Bolzen
Kabel- und Lei-
tungseinführung
Kabel
