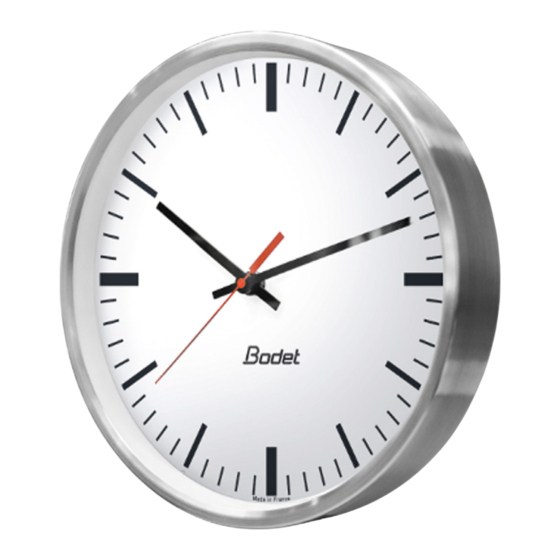

Bodet Profil 730 Installations- Und Inbetriebnahmeanleitung
Vorschau ausblenden
Andere Handbücher für Profil 730:
- Installations- und inbetriebnahmeanleitung (28 Seiten) ,
- Bedienungsanleitung (10 Seiten) ,
- Schnellanleitung (6 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Profil 730 - Profil 730 W - Profil 740
AFNOR
DHF
IMPULSE
Installations- und Inbetriebnahmeanleitung
www.bodet-time.com
Bei Eingang des Produkts prüfen, dass keine Transportschäden vorliegen. Andernfalls Schaden bei der Spedition melden.
ANALOGUHREN
BODET Time & Sport
1 rue du Général de Gaulle
49340 TREMENTINES I France
Tél. support France: 02.41.71.72.99
Tel. support export: +33 241 71 72 33
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bodet Profil 730
Inhaltszusammenfassung für Bodet Profil 730
- Seite 1 ANALOGUHREN Profil 730 - Profil 730 W - Profil 740 AFNOR IMPULSE Installations- und Inbetriebnahmeanleitung BODET Time & Sport 1 rue du Général de Gaulle 49340 TREMENTINES I France Tél. support France: 02.41.71.72.99 www.bodet-time.com Tel. support export: +33 241 71 72 33...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. ERSTÜBERPRÜFUNG 1.1 Auspacken der Uhr 1.2 Reinigung 2. INSTALLATION 2.1 Wandmontage mit Schrauben 2.2 Wandmontage mit Verriegelungsscheibe 2.3 Installation mit doppelseitiger Halterung 3. STROMVERSORGUNG 3.1 Batteriebetriebene Uhren 3.2 AFNOR Nebenuhren mit Schwachstromversorgung 3.3 DHF Nebenuhren mit Schwachstromversorgung 3.4 LED-Beleuchtung der Uhr Profil 740 4. -
Seite 3: Erstüberprüfung
1. ERSTÜBERPRÜFUNG Wir danken Ihnen, dass Sie sich für eine BODET-Uhr entschieden haben. Für Ihre Zufriedenheit wurde diese Uhr mit großer Sorgfalt gemäß den Qualitätsanforderungen ISO9001 entwickelt. Bitte lesen Sie sich diese Anleitung aufmerksam durch, bevor Sie mit der Einrichtung der Uhr beginnen. -
Seite 4: Installation
2. INSTALLATION Wählen Sie die Stelle, an der Sie Ihre Uhr befestigen wollen, und wenn Sie ein Modell mit Funksynchronisierung erstanden haben, kontrollieren Sie, ob der Empfang korrekt ist. Eine funksynchrone Uhr muss an einer parasitenfreien (Kathodenröhre, Transformator, ...) Stelle angebracht werden. -
Seite 5: Stromversorgung
3. STROMVERSORGUNG 3.1 Batteriebetriebene Uhren Legen Sie die Batterie(n) unter Beachtung der Polarität ein. Achtung : Batterien dürfen nicht fallen und nicht geheizt, durchlöchert, auseinander genommen oder abgeändert werden. Man darf mit ihnen keinen Kurzschluss herstellen oder sie mit Feuer oder Wasser in Berührung bringen. Leere Batterien müssen entsprechend den Vorschriften des jeweiligen Landes entsorgt werden. -
Seite 6: Inbetriebnahme Und Einstellen Der Uhrzeit
4. INBETRIEBNAHME UND EINSTELLEN DER UHRZEIT HINWEIS : um die Sicherheitsvorschriften einzuhalten, muss das Stundenverteilungsnetz zwingend eine SEHR NIEDRIGE SPANNUNG haben. 4.1 Impulsempfänger-Uhren Ein Zeitverteilungsnetz sendet nur Impulse, also müssen alle Empfängeruhren auf die Zeit dieses Netzes eingestellt werden. Um eine neue Uhr hinzuzufügen, braucht die Verteilung nicht unterbrochen zu werden. Man braucht die Uhr nur mit dem Rändelrad zu stellen, und sie wird sich bei dem nächsten Empfang eines Impulses von der Hauptuhr automatisch um eine Einheit (je nach Modell Minute oder Sekunde) inkrementieren. -
Seite 7: Dhf Drahtlose Funkuhr
4.4 DHF drahtlose Funkuhr Bevor das erste Inbetriebsetzen prüfen Sie, daß der Hauptsender in Position “INIT” steht. Bei der Lieferung ist die Uhr im Modus “INIT” konfiguriert. Um dies zu überprüfen, muss beim Einschalten die Led (L) im Sekundentakt blinken. Im anderen Fall während mindestens 4 Sekunden auf die 2 Schalter (P) drücken. -
Seite 8: Technische Daten
5. TECHNISCHE DATEN Profil 730/730W Klassische Verriegelungsscheibe 208 mm Profil 740 Dünne Verriegelungsscheibe 127,3 mm Ø366 mm Ø400 mm Profil 730/730W auf Ausleger Profil 740 auf Ausleger 129,8 129.8 Profil 730/730W Profil 740 auf Ausleger mit Blende auf Ausleger mit Blende... - Seite 9 DHF drahtlose Funkuhr: DHF drahtlose Funkuhr mit Schwachstromversorgung: Stromversorgung: 2 Batterien 1,5V LR6. Stromversorgung : 6-16V DC. Autonomie: über 2 Jahren. Verbrauch: 8mA bei 16VDC, 15mA bei 6VDC. Präzision der Hauptuhr. Präzision der Hauptuhr Empfängeruhr mit Minutenimpuls auf 24V Empfängeruhr mit Sekundenimpuls auf 24V Parallelleitung: Parallelleitung: Umgekehrt gepolte Minuten-Impulse 9,6 mA.
-
Seite 10: Was Ist Zu Tun, Wenn
6. WAS IST ZU TUN, WENN... Was ist zu tun, wenn...? … Überprüfen, ob Die Batterieuhr ist stehen Die Batterie ist völlig entladen, ersetzen Sie sie. geblieben. Über Funk synchrone Uhren stellen Zeit und Datum automatisch ein, bei unabhängigen Uhren müssen diese von Hand eingestellt werden. - Seite 11 © 2023 BODET. Alle Rechte vorbehalten.
