Elektronische steuerung für schiebetore - schwingtore - schranken - garagentore
Inhaltsverzeichnis
International registered trademark n. 804888

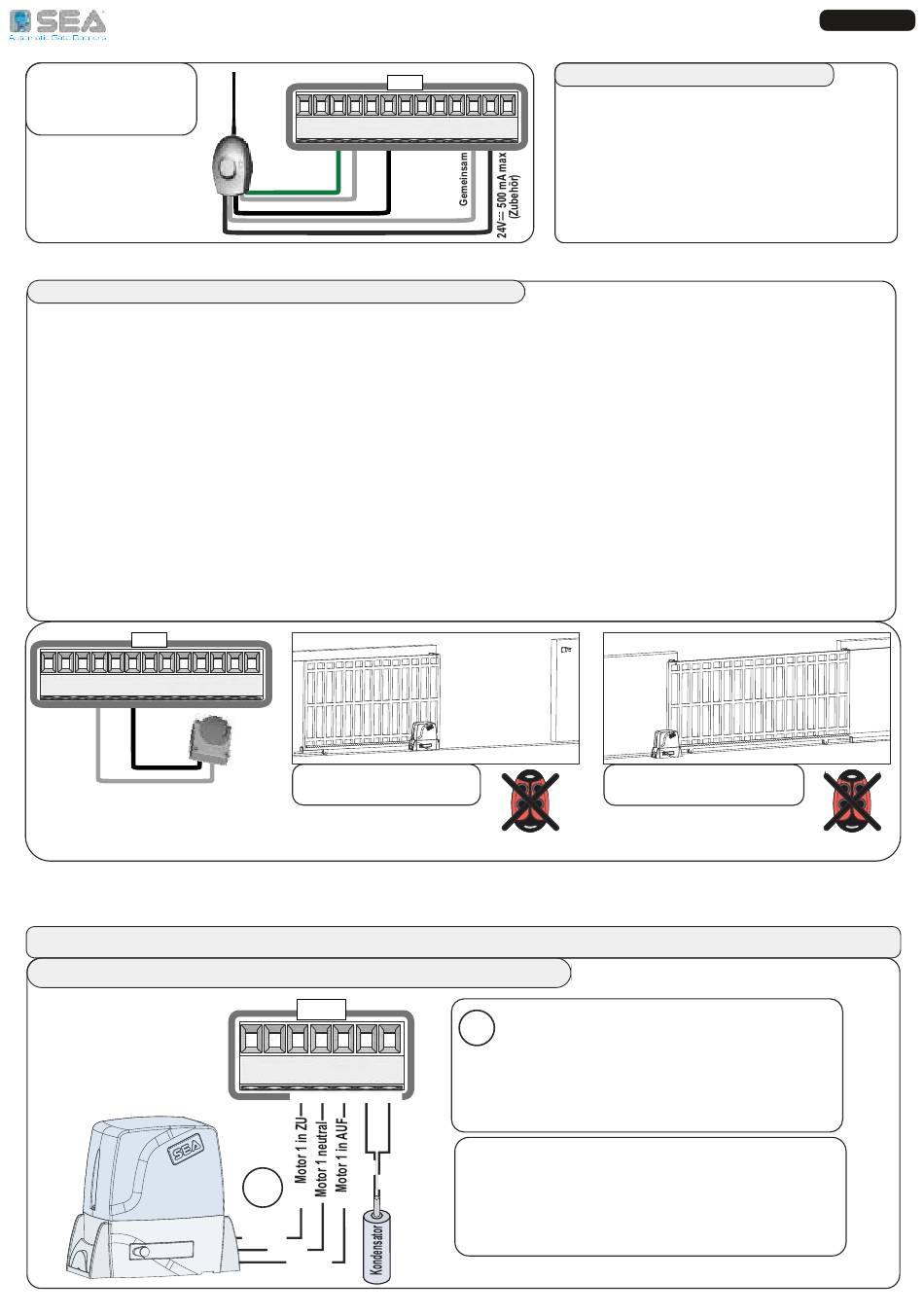

ANSCHLUSSBEISPIEL
EXTERNER
EMPFÄNGER
3.14 - LATCH OPENING ODER LATCH CLOSING TASTE
An Klemmen 6 und 4 anschließbar
Eine Taste für die Funktion zum Öffnen oder Schließen der Verriegelung kann an die elektronische Steuerung
angeschlossen werden. Um sie zu aktivieren, schließen Sie N.O. an den Fußgängerstart (die
Fußgängerstartfunktion wird deaktiviert). Im 118-LATCH-Menü können Sie zwischen den verschiedenen Latch-
Optionen wählen. Um die Latch-Funktion zu deaktivieren, drücken Sie erneut den Befehl, den sie für die Aktivierung
gedrückt haben
Latch Opening: Mit dieser Funktion wird das Tor geöffnet und offen gehalten. Wenn aktiv, wird kein anderer
START Befehl akzeptiert, bis die Funktion deaktiviert wird.
Latch CLOSING: Mit dieser Funktion wird das Tor geschlossen und geschlossen gehalten. Wenn aktiv, wird kein
anderer START-Befehl akzeptiert, bis die Funktion deaktiviert wird.
Hinweis 1: Die Latch-Funktion kann auch auf dem zweiten Kanal der Funksteuerung aktiviert werden. Einzelheiten
finden Sie in Abschnitt 19.2
Hinweis 2: Die Latch-Funktion kann auch über SEACLOUD aktiviert werden. Weitere Informationen finden Sie in
den SEACLOUD-Anweisungen.
CN1
1
2
3
4
5
6
7
8
9
10
6
4
4.1 - MOTORANSCHLUSS AN ELEKTRONISCHE STEUERUNG
1
2
3
4
5
6
3
4
6
11
12
13
LATCH OPENING
ÖFFNET UND BLEIBT AUF
ANDERE BEFEHLE AUSGESCHLOSSEN
4 - ANSCHLÜSSE AN CN2
CN2
14 15 16 17 18 19 20
MCL MN MOP Kondensator
*
19
~
20
M
16 - MCL
17 - MN
18 - MOP
CN1
Ein externer Empfänger kann gemäß dem
Anschlussplan an die elektronische
7
8
9
10
11
12
13
Steuerung angeschlossen werden. Weitere
Einzelheiten zu den Anschlüssen und
Funktionen des externen Empfängers
11
finden Sie in der Bedienungsanleitung
12
Motor 1
M
Ausgang für Motor 1 Anschluss
MCL = ZU
MN
= NEUTRAL
MOP = AUF
*
Der in der Abbildung gezeigte Schiebetorantrieb
dient nur zu Erläuterungszwecken
**
BLAUES KABEL = 230V ANTRIEB
WEISSES KABEL = 115 V ANTRIEB
3.13 - EXTERNER EMPFÄNGER
LATCH CLOSING
SCHLIESST UND BLEIBT ZU
ANDERE BEFEHLE AUSGESCHLOSSEN
**
