Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888

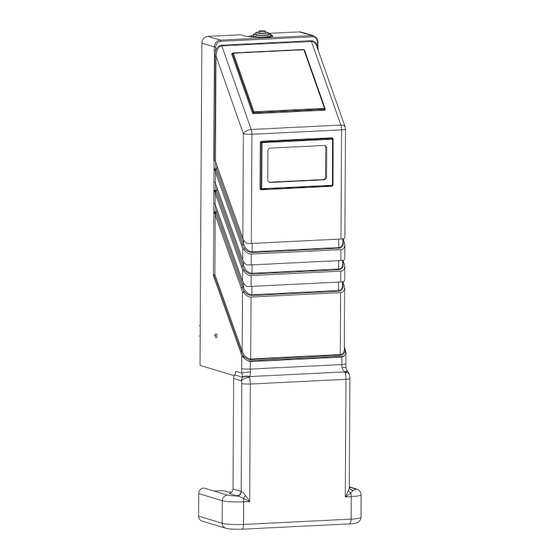

ERG ist ein Antrieb für Kipptore im privaten Bereich mit einem Gewicht von max. 10kg/qm, mit Verzögerung in Öffnung und
Schliessung, Kontrolllampe im Inneren des Antriebs und Entrieglungshebel aus Metall.
Endschalter und Encoder und die Version mit Slide ohne Endschalter und ohne Encoder.
m breit sind (3 m hoch) müssen 2 ERG Antriebe mit einer einzigen Steuerung benützt werden.
ABMESSUNGEN (mm)
Abb.1
Nomenklatur Hauptbauteile
1. Gehäuse
2. Entrieglungshebel
3. Kipptorholm
4. Untersetzungsgetriebe
5. Mikroschalter Endschalter
6. Langsame Welle
7. Elektrischer Motor
8. Encoder
9. Startkondensator
10.Elektronische Steuerung
11. M6X8 Korn
12. Rohr Antriebswelle + Buchse
13. Antriebswellenzwinge
14. Antriebswellenstütze
15. Teleskoparm Feder
16. Teleskoparm Nut
17. Bügel für Türbefestigung
18. Stütze für Scharnier
19. Splint
20. LED- Lampen
24
67411041
®
TECHNISCHE DATEN
Speisung
Stromverbrauch
Zyklen//Stunde
Betriebstemperatur
Gewicht
Kupplung gegen Quetschungen
Schutzgrad
Startkondensator
Endschalter
Max. Tormasse mit einem Antrieb
Max. Tormasse mit zwei Antrieben
3
20
9
7
1
REV 00 - 06/2011
Optional erhältlich: Version mit Gate1,
Für Türen die zwischen 3,5 m und 4,7
230 V~
200 W
30
-20°C
10,5 kg
Elektronisch
IP44
16µF
Elektornisch
3H x 3,5L
3H x 4,7L
18
10
8
2
6
11
12
5
13
4
Abb.2
Deutsch
+ 55°C
19
17
16
15
14
Werbung
Verwandte Anleitungen für SEA ERG
Inhaltszusammenfassung für SEA ERG
- Seite 1 Apertura Porte e Cancelli International registered trademark n. 804888 ERG ist ein Antrieb für Kipptore im privaten Bereich mit einem Gewicht von max. 10kg/qm, mit Verzögerung in Öffnung und Schliessung, Kontrolllampe im Inneren des Antriebs und Entrieglungshebel aus Metall.
- Seite 2 ® Sistemi Elettronici Deutsch di Apertura Porte e Cancelli International registered trademark n. 804888 TYPISCHE INSTALLIERUNG 1. Antrieb 2. Eingebaute elektronische 2 X 1 Steuerung 3. Fotozelle 4. Tastenwähler 6 X 1 5. Empfänger 3 X 1 6. Schlüsselschalter 7. Differenzialschalter 8.
- Seite 3 International registered trademark n. 804888 VORBEREITUNG DER TÜR Auf der Tür müssen einige Kontrollen durchgeführt werden, um sicherzustellen, dass der ERG Antrieb angebracht werden kann. A. Sich vergewissern, dass die festen und beweglichen Bestandteile der Tür eine resistente und möglichst unverformbare Struktur haben;...
- Seite 4 ® Sistemi Elettronici Deutsch di Apertura Porte e Cancelli International registered trademark n. 804888 ÜBERTRAGUNGSDETAILS TELESCOPARM/ROHR TRENNUNG INSTALLIERUNG AUF OBEREM FLÜGEL INSTALLIERUNG AUF UNTEREM FLÜGEL 50 mm 50 mm 50 mm 70 mm 67411041 REV 00 - 06/2011...
- Seite 5 ® Sistemi Elettronici Deutsch di Apertura Porte e Cancelli International registered trademark n. 804888 INSTALLIERUNG MIT SAXO KIT ODER PRE-HEBEL Max 150 mm Max 150 mm 67411041 REV 00 - 06/2011...
- Seite 6 ® Sistemi Elettronici Deutsch di Apertura Porte e Cancelli International registered trademark n. 804888 ERG MOTOR MIT VIERKANTBEFESTIGUNG OHNE SCHWEISSNAHT Abb.16 Gerader Arm Gekrümmter Arm ERG ZWEI MOTOREN MIT VIERKANTBEFESTIGUNG OHNE SCHWEISSNAHT Abb.17 Gekrümmter Arm Gerader Arm 67411041 REV 00 - 06/2011...
- Seite 7 ® Sistemi Elettronici Deutsch di Apertura Porte e Cancelli International registered trademark n. 804888 Beim Fixieren der Bügel an die Tür den Wert A berücksichtigen. Bügel Türrotationsachse A = MIN 50 mm, MAX 100 mm Nachdem der Flügel komplett angehoben wurde, Wert Y entnehmen und danach die Teleskoparmfeder und den Teleskoparmnut um 30/40mm weniger als Y kürzen.
-
Seite 8: Montage Der Abdeckung
® Sistemi Elettronici Deutsch di Apertura Porte e Cancelli International registered trademark n. 804888 ERG MOTOR MIT VIERKANTBEFESTIGUNG OHNE SCHWEISSNAHT Abb.21 MONTAGE DER ABDECKUNG Abb.22 67411041 REV 00 - 06/2011... - Seite 9 Apertura Porte e Cancelli International registered trademark n. 804888 SERIENMÄSSIGE AUSSENENTRIEGLUNG OHNE SICHERUNG Hinweis: Die 12mm Bohrung in Übereinstimmung mit dem Entrieglungsstück vornehmen (Siehe Abb.2) Entrieglung ZUBEHÖR FÜR ERG KIT ENDSCHATER ENCODER SCHNELLMONTAGE KIT 67411041 REV 00 - 06/2011...
- Seite 10 Verantwortung. Der Installateur muss den Kunden über nicht einschätzbare Restrisiken in Kenntnis setzen. Mit dem Ziel ihre Produkte ständig zu verbessern, hat SEA s.r.l. das Recht jegliche Art von Änderungen an ihren Produkten vorzunehmen, ohne vorher ihre Kunden darüber zu informieren. Dies verpflichtet die Fa. SEA srl jedoch nicht dazu ihre vorhergehenden Produktionen zu verbessern.
- Seite 11 Erläuterungen zur Garantie finden Sie unter den Verkaufsbedingungen, die in der offiziellen SEA Preisliste enthalten sind. Die SEA S.r.l. räumt sich das Recht ein, ohne Benachrichtigungspflicht, die für ihre Produkte und / oder dieses Handbuch erforderlichen Änderungen oder Varianten durchführen zu können.
