Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
ALPHA ist mit einer mechanischen Blockierung ausgestattet, die die Blockierung des Antriebs in Öffnung und Schliessung
gewährleistet und sich somit die Installierung eines Elektro- oder Magnetschlosses erübrigt. Das Antriebsdrehmoment und das
Antiquetschungssystem werden auf der elekronischen Steuerung eingestellt.
ALPHA PLUS ist ausserdem mit mechanischen Endschaltern in einem Aluminiumgehäuse und einer manuellen Entriegelung mit
Hebel und Schloss mit Schlüssel ausgestattet, die nur in Notfällen und bei Stromausfalll benutzt wird und die manuelle Bewegung
des Tores ermöglicht.

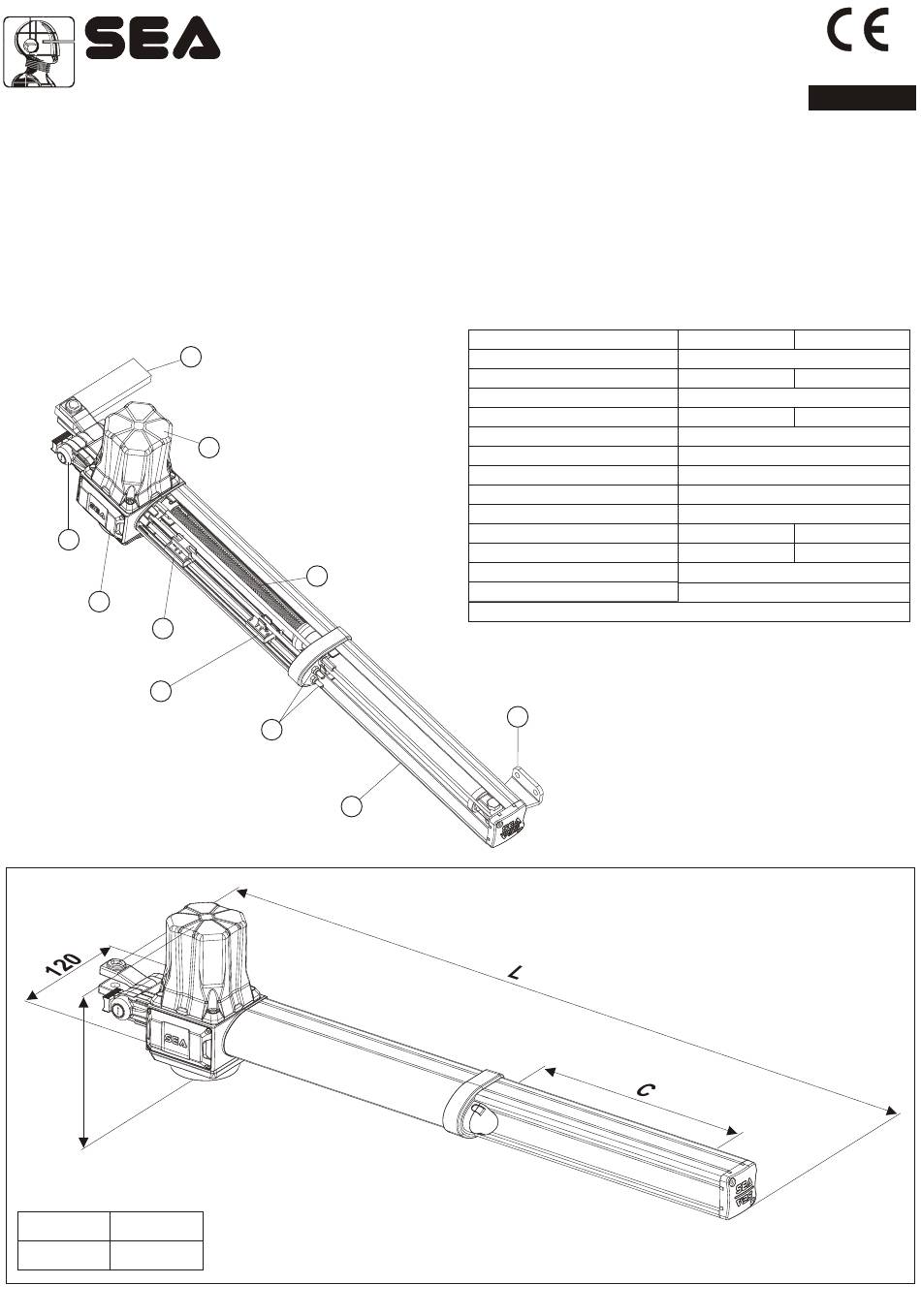

NOMENKLATUR HAUPTBESTANDTEILE
10
10
9 9
8 8
7 7
Abb. 1
0 5
2
1500 mm
L
550 mm
C (
Kolbenhub
)
cod. 67410596
®
ALPHA 550 PLUS
MONTAGE- UND VERBINDUNGSANLEITUNGEN
1 1
2 2
3 3
6 6
5 5
TECHNISCHE DATEN
Speisung
Kraftverbrauch
Kolbenhub
Zyklen/Std.
Betriebstemperatur
Gewicht
Max. Flügelbreite
Öffnungswinkel
Kolbengeschwindigkeit
Startkondensator
Max. Schub
Schutzgrad
Max. Flügelgewicht
Endschalter
4 4
REV 04 - 06/2009
Alpha 550 230V
230Vac (±5%) 50/60 Hz
300W
550 mm
20
-20°C +55°C
90° - 120°
1,7 cm/sec.
8 uF
350 daN
1. Hinterer Bügel
2. Elektrischer Motor
3. Endlosschraube
4. Vorderer Bügel
5. Kolbenabdeckung aus Aluminium
6. Schrauben Endschaltereinstellung
7. Mikroschalter Endschalter
8. Mikroschalter Endschalter
9. Klappe Kondensator (230V Version)
10. Entriegelung mit Schlüssel
DEUTSCH
Alpha 550 24V
70W
40
11 Kg
5,5 m
-
170 daN
IP54
500 Kg
MAßE (mm)
Abb. 2
43/52
Werbung
Verwandte Anleitungen für SEA ALPHA 550 PLUS
Inhaltszusammenfassung für SEA ALPHA 550 PLUS
- Seite 1 ® ALPHA 550 PLUS Sistemi Elettronici di Apertura Porte e Cancelli MONTAGE- UND VERBINDUNGSANLEITUNGEN International registered trademark n. 804888 DEUTSCH ALPHA ist mit einer mechanischen Blockierung ausgestattet, die die Blockierung des Antriebs in Öffnung und Schliessung gewährleistet und sich somit die Installierung eines Elektro- oder Magnetschlosses erübrigt. Das Antriebsdrehmoment und das Antiquetschungssystem werden auf der elekronischen Steuerung eingestellt.
- Seite 2 ® ALPHA 550 PLUS Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH EINSATZ GRAPHIK ALPHA 550 Hinweis: Der Antrieb muss mit dem Motor nach oben montiert 5,5 m werden (Abb. 3) Abb. 3 Elektromechanischer Antrieb ALPHA...
- Seite 3 ® ALPHA 550 PLUS Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH 1. VORBEREITUNG DES TORES Um sicherzustellen, dass ein APHA Antrieb montiert werden kann, muss sichergestellt sein dass: A. Die Teile des Tores (fest und beweglich) eine resistente und möglichst nicht verformte Struktur haben.
- Seite 4 ® ALPHA 550 PLUS Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH MAßE FÜR DIE MONTAGE Abb. 7 120 mm (Siehe Abb. 9) Abb. 8 ALPHA 550 PLUS Öffnungsgrad 90° 120° Abb. 9 Die oben angegebenen Maße sind in mm.
- Seite 5 ® ALPHA 550 PLUS Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH 2.3. Den Antrieb auf dem hinteren Bügel, der zuvor installiert und befestigt wurde, montieren und mit dem dafür vorgesehenen Bolzen befestigen (Abb. 10) Abb.
- Seite 6 ® ALPHA 550 PLUS Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH 2.8. Auf dem Tor eine Bohrung vornehmen (Abb.14), sodass der vordere Bügel mit den mitgelieferten Bolzen befestigt werden kann und darauf achten, dass sich der Antrieb in horizontal Position befindet (Abb. 15) Abb.
- Seite 7 ® ALPHA 550 PLUS Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH ALPHA PLUS 230V VERBINDUNGEN Abb. 18 RECHT LINK Kondensator Kondensator Abb. 19 Abb. 20 1= Motor+Kondensator - Braun 1= Motor+Kondensator - Schwarz 2= Motor+Kondensator - Schwarz...
- Seite 8 ® ALPHA 550 PLUS Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH ALPHA 24V VERBINDUNGEN MOTOR ENDSCHALTER IN ENDSCHALTER IN SCHLIESSUNG ÖFFNUNG 1, 2= Motor 3, 4= Endschalter in öffnung - Schwarz 5, 6= Endschalter in...
-
Seite 9: Einstellung Endschalter
® ALPHA 550 PLUS Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH 3. ENTRIEGLUNGSSYSTEM 3.1. Um den Antrieb zu entriegeln wie folgt vorgehen: 1. Den Entriegelungsschlüssel in die Schlosskerbe stecken und, wie in Abb. 26 um 90° nach rechts drehen. - Seite 10 HINWEIS: DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE DURCH EINE UNSACHGEMÄßE, FEHLERHAFTE UND UNGEEIGNETE VERWENDUNG VERURSACHT WURDEN. Die SEA S.r.l. räumt sich das Recht ein, ohne Benachrichtigungspflicht, die für ihre Produkte und / oder dieses Handbuch erforderlichen Änderungen oder Varianten durchführen zu können.
