PREPARACIÓN PARA TRABAJAR
ELECCIÓN DE ÚTIL

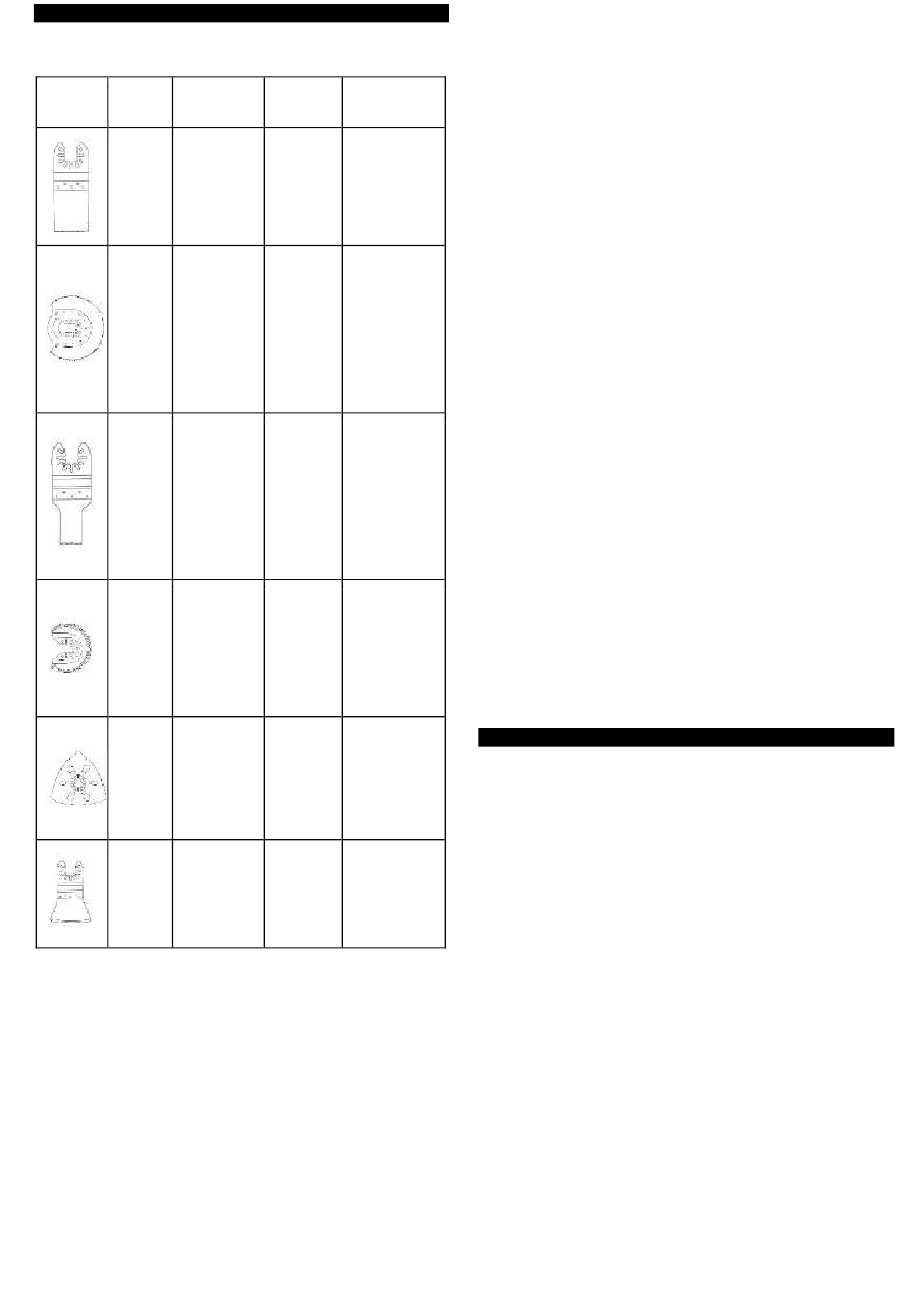

En la tabla se presentan ejemplos de uso para los diferentes útiles
Nombre Tipo de material
Hoja para Metal
metal HSS ejemplo,
tornillos, perfiles
más
metales
ferrosos.
Disco Madera,
semicircul materiales
ar para similares
madera madera, plásticos.
HCS
Hoja para Madera,
madera materiales
HCS similares
madera, plásticos.
Disco Juntas
semicircul cemento,
ar con baldosas
revestimie cerámicas
nto de blandas, plásticos
tungsteno más duros y otros
materiales.
Placa Madera,
lijadora materiales
Delta similares
madera,
materiales
abrasivos.
Rascador Alfombrado,
rígido suelos,
de cerámica.
COLOCACIÓN/CAMBIO DE PAPEL DE LIJA
La placa lijadora está equipada con un sistema de montaje con
velcro para garantizar un cambio rápido y cómodo del papel de lija.
Dependiendo del tipo de material trabajado y nivel de eliminación
de material deseado, debe elegir el papel de lija de grano adecuado.
Se permite el uso de todo tipo de lijas, así como tela o fieltro para
pulir.
• Debe utilizar únicamente un papel de lija adecuado y con orificios
(perforado).
• Acerque el papel de lija a la placa lijadora (1)
• Coloque el papel de lija para que los orificios (a) coincidan con los
orificios en la placa lijadora (1).
• Apriete el papel contra la placa lijadora (1).
• Asegúrese de que los orificios en el papel de lija y en la placa
lijadora coincidan para que el polvo sea extraído correctamente.
• Para retirar el papel de lija debe despegarlo de un lado y
posteriormente tirar (imagen A).
Propósito Ejemplo
(por Cortes de Reducción
clavos, separación perfiles
más pequeños corte de elementos
pequeños), y cortes de de sujeción como
no inmersión. hebillas.
Cortes de Cortes de inmersión
separación y estrechos en madera
a de inmersión maciza,
en las una
esquinas y ventilación.
lugares
difíciles de
alcanzar cerca
de la
superficie.
Cortes de Recortes en tableros
separación y de
a de inmersión reducción
en las rodapiés, cortes de
esquinas y inmersión al instalar
lugares paneles de suelo.
difíciles de
alcanzar cerca
de la
superficie.
de Cortes y Eliminación
recortes cerca juntas,
de los bordes, orificios en baldosas
en las cerámicas o en el
esquinas o en plástico.
lugares
difíciles de
alcanzar.
Pulido en Retirada de mortero
lugares de o adhesivo
a difícil acceso y baldosas
en las cerámica, lijado de
esquinas madera
sobre base pulido.
dura.
Raspado de Eliminación de restos
baldosas materiales de
blandos sobre pegamento
base dura. revestimiento
baldosas
cerámica.
MONTAJE DE ÚTILES
• Retire los útiles montados.
• Destornille con una llave hexagonal el tornillo (6), retire la
arandela y posteriormente el útil.
• Coloque un nuevo útil en la sujeción para que las juntas de la
herramienta con el útil se cierren.
• Para permitir un trabajo en la postura más cómoda y segura para
de
el usuario, los útiles se pueden montar sobre la sujeción en
estrechos,
diferentes posiciones de montaje (imagen B).
• El útil debe colocarse de tal forma para que la superficie curvada
esté dirigida hacia abajo.
• Ajuste el útil colocando la arandela y atornillando el tornillo (6).
Verifique que el útil esté montado correctamente. Un montaje
incorrecto o inexacto puede provocar que el útil se salga y
provoque riesgo para la seguridad del usuario.
p.ej. para
rejilla de
EXTRACCIÓN DE POLVO
Los polvos de algunos materiales como capas de pintura con
plomo, algunas maderas como roble o haya, así como
materiales que contienen asbesto o amianto pueden provocar
riesgo para la salud. Por este motivo, se recomienda utilizar
sistemas externos de extracción de polvo, asegurar una buena
muebles,
ventilación del lugar de trabajo y utilizar mascarillas antipolvo
de
con filtro.
La herramienta dispone de un dispositivo de extracción de polvo
incorporado que después de montar hay que conectar a un sistema
externo de extracción de polvo como a una aspiradora adecuada
para cada tipo de polvo.
• Retire los útiles montados.
• Coloque el dispositivo de extracción de polvo (5) y ciérrelo con
de
hebilla (4).
corte de
• Conecte una manguera de succión, por ejemplo de una
aspiradora, al adaptador (3) del dispositivo de extracción de polvo
(5).
• Monte el útil en la sujeción.
de
de
PUESTA EN MARCHA / DESCONEXIÓN
sólida,
La tensión en red debe coincidir con las indicaciones en la
placa de características técnicas de la herramienta.
Puesta en marcha: desplace el interruptor (2) hacia adelante a la
posición I (imagen C).
mortero,
Desconexión: desplace el interruptor (2) hacia atrás a la posición
de
o
O.
de
Tenga precaución para no tapar los orificios en la carcasa que
sirven para ventilar el motor de la herramienta.
FUNCIONAMIENTO
Gracias a la frecuencia de oscilación de 20000/min en el ángulo 2,8º
la herramienta permite un trabajo de precisión en lugares pequeños
y en rincones.
SERRAR / CORTAR
Debe utilizar únicamente los útiles no dañados y en un buen
estado técnico.
Antes de serrar o cortar madera, placas de aglomerado,
materiales similares a madera, etc. debe asegurarse de que no
contengan cuerpos extraños como clavos, tornillos, etc.
Retírelos o use una hoja adecuada para eliminarlos. Se pueden
realizar cortes en profundidad únicamente en materiales
blandos como madera, placas de yeso o similares.
El corte de azulejos desgasta de manera más rápida el útil.
