WYPOSAŻENIE I AKCESORIA
Końcówki robocze różne
Papier ścierny (80#)
Nakładka odprowadzania pyłu z adapterem + klamra - 1 szt.
Klucz sześciokątny
Walizka transportowa
PRZYGOTOWANIE DO PRACY
WYBÓR NARZĘDZIA ROBOCZEGO

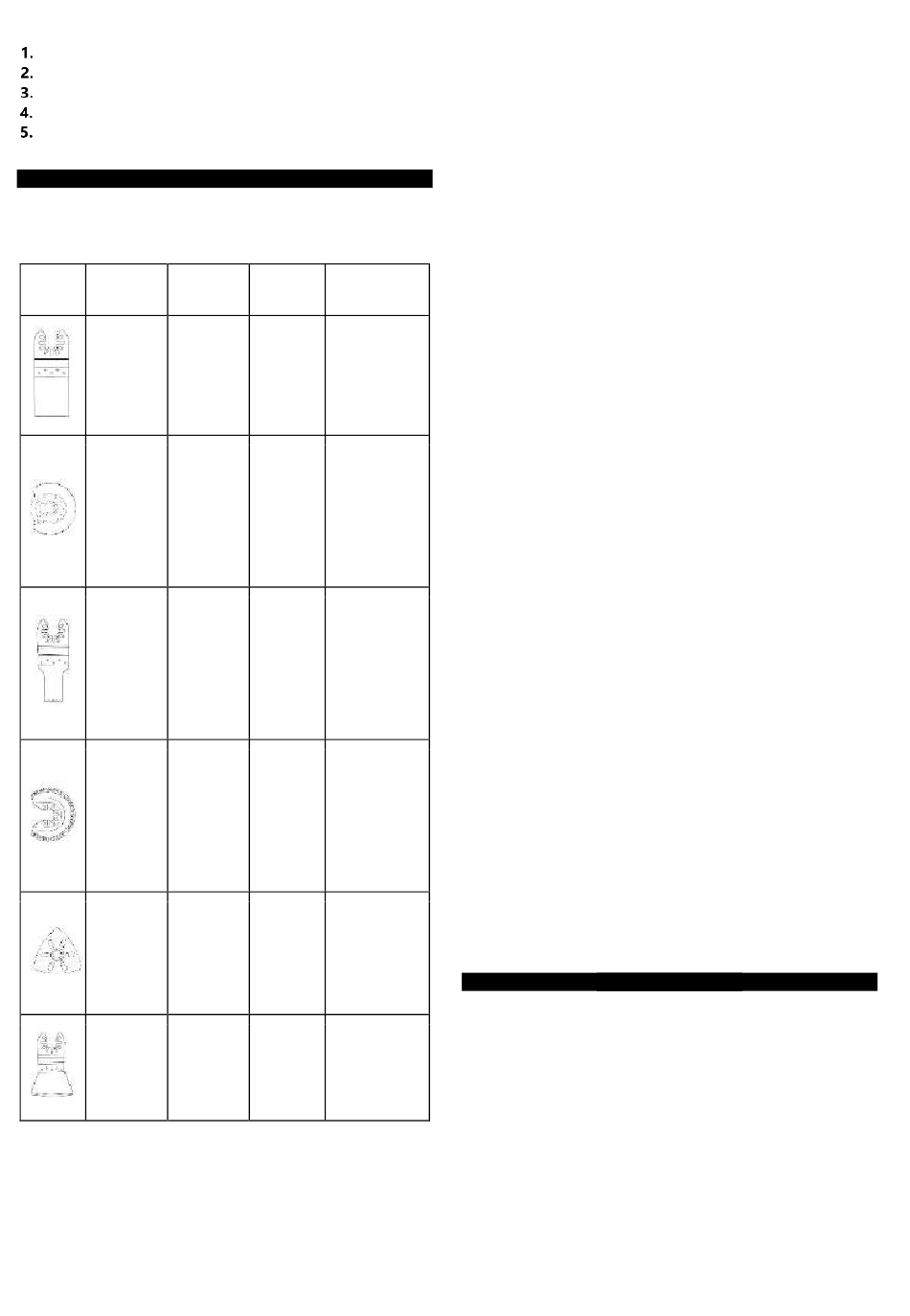

W poniższej tabeli pokazane zostały przykłady użycia narzędzi
roboczych.
Nazwa
materiału
Brzeszczot do Metal (np.
metalu HSS gwoździe,
śruby, mniejsze
profile), metale
nieżelazne.
Tarcza Drewno,
półokrągła do materiały
drewna HCS drewnopochod
ne, tworzywa
sztuczne.
Brzeszczot do Drewno,
drewna HCS materiały
drewnopochod
ne, tworzywa
sztuczne.
Tarcza Fugi
półokrągła z cementowe,
nasypem miękkie płytki
wolframowym ceramiczne,
twardsze
tworzywa
sztuczne i inne
materiały.
Stopa Drewno,
szlifierska materiały
Delta drewnopochod
ne, materiały
abrazyjne.
Skrobak Wykładziny,
sztywny podłogi, płytki
ceramiczne.
NAKŁADANIE / WYMIANA PAPIERU ŚCIERNEGO
Stopa szlifierska wyposażona jest w system montażu na tzw. rzep
celem szybkiej i łatwej wymiany papieru ściernego. W zależności od
rodzaju obrabianego materiału i pożądanego stopnia usuwania
materiału należy wybrać papier ścierny o właściwej gradacji.
Dopuszcza się stosowanie wszystkich rodzajów papieru ściernego
jak również włókniny lub filcu polerskiego.
- 6 szt.
- 5 szt.
-1 szt.
-1szt.
Rodzaj Przeznaczeni Przykład
e
Drobniejsze Skracanie wąskich
cięcia profili, przecinanie
rozdzielające i elementów
wgłębne. mocujących np.
klamer.
Cięcia Wąskie cięcia
rozdzielające i wgłębne w drewnie
wgłębne w litym np. pod kratkę
narożnikach i wentylacyjną.
miejscach
trudno
dostępnych,
w pobliżu
powierzchni.
Cięcia Wycięcia w płytach
rozdzielające i meblowych,
wgłębne w skracanie listew
narożnikach i podłogowych, cięcia
miejscach wgłębne przy
trudno pasowaniu paneli
dostępnych, podłogowych.
w pobliżu
powierzchni.
Przycinanie i Usuwanie fug,
odcinanie wycinanie otworów
blisko w płytkach
krawędzi, w ceramicznymi lub
narożnikach tworzywach
lub w sztucznych.
miejscach
trudnodostęp
nych.
Szlifowanie w Usuwanie zaprawy
miejscach lub kleju do płytek
trudnodostęp ceramicznych,
nych i szlifowanie drewna
narożnikach litego, polerowanie.
na twardym
podłożu.
Skrobanie na Usuwanie resztek
twardym zaprawy, kleju do
podłożu wykładzin lub płytek
miękkich ceramicznych.
materiałów.
Należy używać tylko odpowiedni papier ścierny z otworami
(perforowany).
• Zbliżyć papier ścierny do stopy szlifierskiej (1).
• Umieścić papier ścierny tak, aby jego otwory (a) pokrywały się z
otworami w stopie szlifierskiej (1).
• Docisnąć papier do stopy szlifierskiej (1).
• Upewnić się, czy otwory w papierze ściernym i stopie szlifierskiej
w pełni pokrywają się, co zapewni optymalną możliwość
odprowadzania pyłu.
• Aby zdjąć papier ścierny należy odchylić go z jednej strony, a
następnie pociągnąć (rys. A).
MOCOWANIE NARZĘDZI ROBOCZYCH
• Wyjąć ewentualnie uprzednio zamontowane narzędzie robocze.
• Odkręcić za pomocą klucza sześciokątnego śrubę (6), zdjąć
podkładkę i wyjąć narzędzie robocze.
• Umieścić narzędzie robocze w uchwycie narzędziowym w taki
sposób, aby zamknąć zatrzaskowe połączenia narzędzia z uchwytem
narzędziowym.
• Aby umożliwić pracę w pozycji najbardziej dogodnej i bezpiecznej
dla obsługującego, narzędzia robocze można nałożyć na uchwyt
narzędziowy w dowolnych pozycjach zatrzaskowych (rys. B).
• Narzędzie robocze powinno być nałożone w ten sposób, aby
wygięciem skierowane było do dołu.
• Zamocować narzędzie robocze zakładając podkładkę i dokręcając
śrubę (6).
Sprawdzić poprawność zamocowania narzędzia roboczego.
Niewłaściwie lub niedokładnie
robocze mogą się podczas pracy obsunąć i spowodować
zagrożenie dla osoby obsługującej.
ODPROWADZANIE PYŁU
UWAGA! Pyły niektórych materiałów jak: powłoki malarskie z
zawartością ołowiu, niektóre gatunki drewna np. dębiny lub
buczyny czy materiały zawierające azbest mogą stanowić
zagrożenie dla zdrowia. Dlatego też, zaleca się stosowanie
zewnętrznych systemów
wentylację stanowiska pracy i używanie maski przeciwpyłowej
z pochłaniaczem.
Urządzenie posiada w swoim wyposażeniu nakładkę do
odprowadzania pyłu, którą po zamontowaniu należy podłączyć
do zewnętrznego systemu odciągania pyłu np. odkurzacza
dostosowanego do rodzaju pyłu.
• Wyjąć ewentualnie już zamontowane narzędzie robocze.
• Założyć nakładkę odprowadzania pyłu (5) i spiąć klamrą (4).
• Podłączyć wąż ssący np. odkurzacza do adaptera (3) nakładki
odprowadzania pyłu (5).
• Zamontować narzędzie robocze w uchwycie narzędziowym.
PRACA / USTAWIENIA
WŁĄCZANIE / WYŁĄCZANIE
Napięcie sieci musi odpowiadać wielkości napięcia podanego na
tabliczce znamionowej urządzenia.
Włączenie - przesunąć włącznik (2) do przodu w poz. I (rys. C).
Wyłączenie - przesunąć włącznik (2) do tyłu w poz. O.
UWAGA! Uważać, aby nie przesłonić otworów w obudowie
służących do wentylacji silnika urządzenia.
ZASADA DZIAŁANIA
Dzięki częstotliwości oscylacji 20000/min
elektronarzędzie umożliwia precyzyjną pracę w niewielkich
przestrzeniach i narożach.
4
zamontowane narzędzia
odprowadzania pyłu,
pod kątem 2,8°
dobrą
