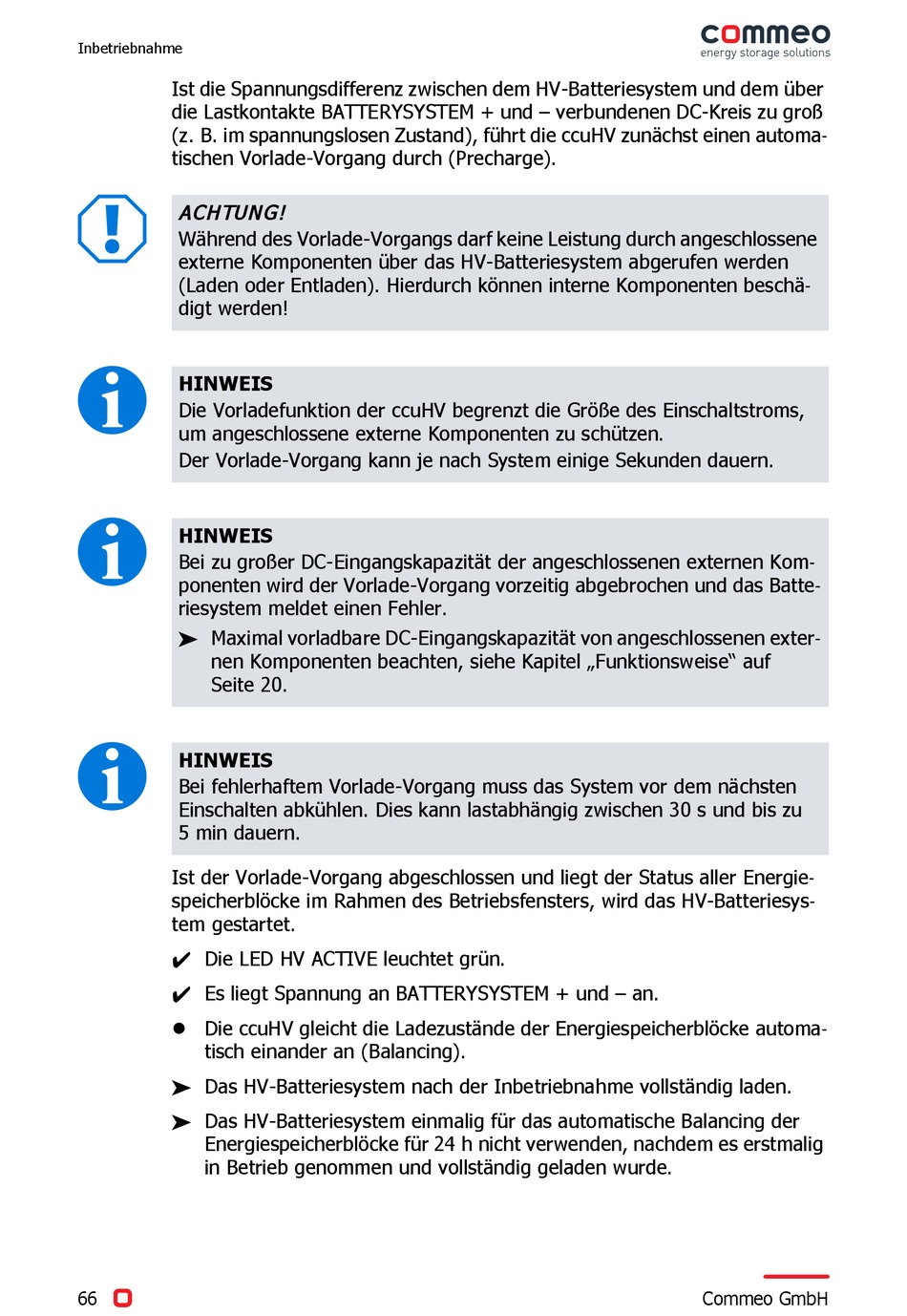

Commeo HV-C System Betriebsanleitung Seite 66

Inbetriebnahme
Ist die Spannungsdifferenz zwischen dem HV-Batteriesystem und dem über
die Lastkontakte BATTERYSYSTEM + und – verbundenen DC-Kreis zu groß
(z. B. im spannungslosen Zustand), führt die ccuHV zunächst einen automa-
tischen Vorlade-Vorgang durch (Precharge).
A
ACHTUN G!
Während des Vorlade-Vorgangs darf keine Leistung durch angeschlossene
externe Komponenten über das HV-Batteriesystem abgerufen werden
(Laden oder Entladen). Hierdurch können interne Komponenten beschä-
digt werden!
I
HINWEIS
Die Vorladefunktion der ccuHV begrenzt die Größe des Einschaltstroms,
um angeschlossene externe Komponenten zu schützen.
Der Vorlade-Vorgang kann je nach System einige Sekunden dauern.
I
HINWEIS
Bei zu großer DC-Eingangskapazität der angeschlossenen externen Kom-
ponenten wird der Vorlade-Vorgang vorzeitig abgebrochen und das Batte-
riesystem meldet einen Fehler.
 Maximal vorladbare DC-Eingangskapazität von angeschlossenen exter-
nen Komponenten beachten, siehe Kapitel „Funktionsweise" auf
Seite 20.
I
HINWEIS
Bei fehlerhaftem Vorlade-Vorgang muss das System vor dem nächsten
Einschalten abkühlen. Dies kann lastabhängig zwischen 30 s und bis zu
5 min dauern.
Ist der Vorlade-Vorgang abgeschlossen und liegt der Status aller Energie-
speicherblöcke im Rahmen des Betriebsfensters, wird das HV-Batteriesys-
tem gestartet.
 Die LED HV ACTIVE leuchtet grün.
 Es liegt Spannung an BATTERYSYSTEM + und – an.
 Die ccuHV gleicht die Ladezustände der Energiespeicherblöcke automa-
tisch einander an (Balancing).
 Das HV-Batteriesystem nach der Inbetriebnahme vollständig laden.
 Das HV-Batteriesystem einmalig für das automatische Balancing der
Energiespeicherblöcke für 24 h nicht verwenden, nachdem es erstmalig
in Betrieb genommen und vollständig geladen wurde.
66 Commeo GmbH
