 Die Verbindung des Potentialausgleichs auf Durchgang (< 100 mOhm)
überprüfen.

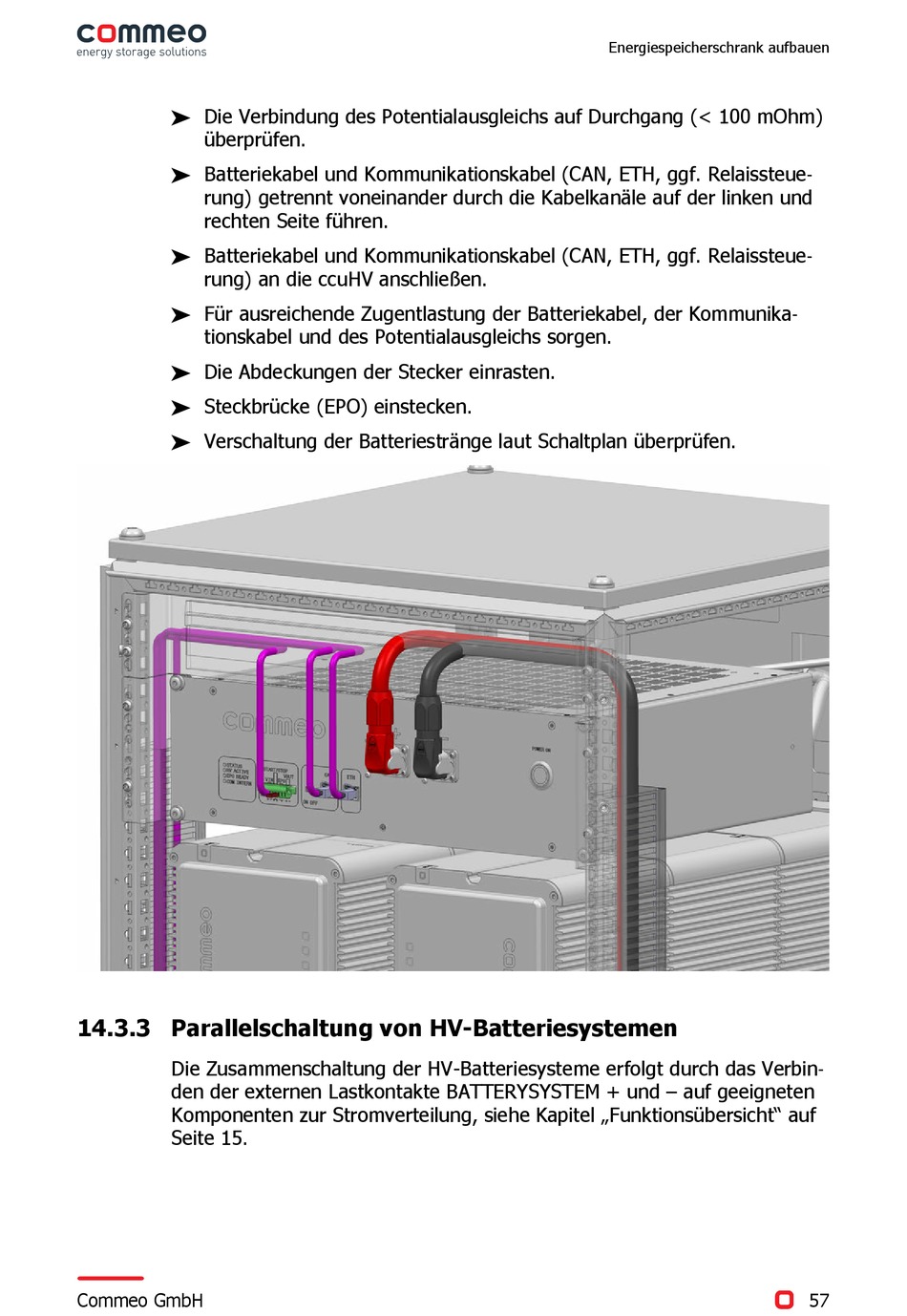

 Batteriekabel und Kommunikationskabel (CAN, ETH, ggf. Relaissteue-
rung) getrennt voneinander durch die Kabelkanäle auf der linken und
rechten Seite führen.
 Batteriekabel und Kommunikationskabel (CAN, ETH, ggf. Relaissteue-
rung) an die ccuHV anschließen.
 Für ausreichende Zugentlastung der Batteriekabel, der Kommunika-
tionskabel und des Potentialausgleichs sorgen.
 Die Abdeckungen der Stecker einrasten.
 Steckbrücke (EPO) einstecken.
 Verschaltung der Batteriestränge laut Schaltplan überprüfen.

14.3.3 Parallelschaltung von HV-Batteriesystemen

Die Zusammenschaltung der HV-Batteriesysteme erfolgt durch das Verbin-
den der externen Lastkontakte BATTERYSYSTEM + und – auf geeigneten
Komponenten zur Stromverteilung, siehe Kapitel „Funktionsübersicht" auf
Seite 15.
