Commeo HV-C System Betriebsanleitung Seite 61

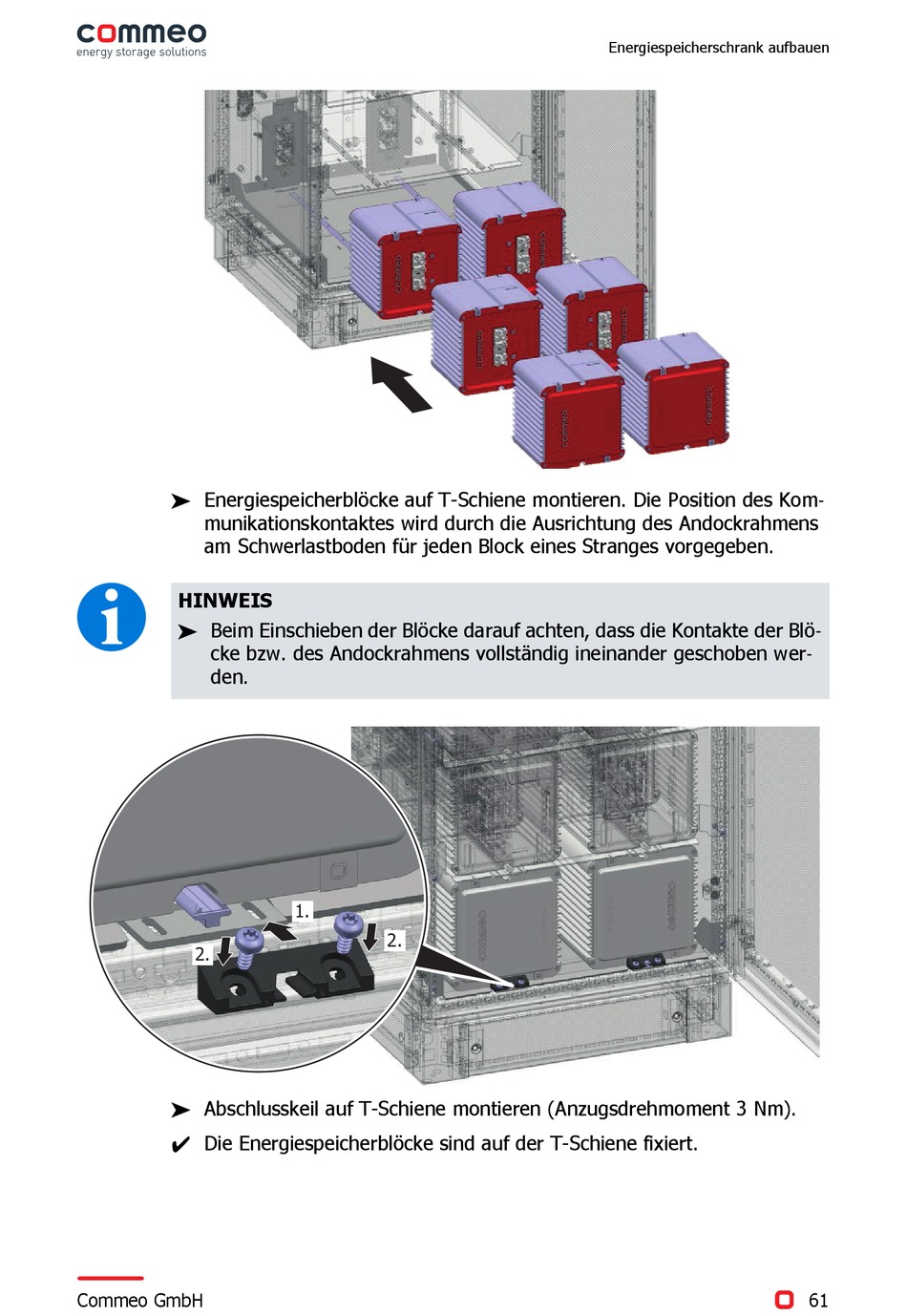

 Energiespeicherblöcke auf T-Schiene montieren. Die Position des Kom-
munikationskontaktes wird durch die Ausrichtung des Andockrahmens
am Schwerlastboden für jeden Block eines Stranges vorgegeben.
I
HINWEIS
 Beim Einschieben der Blöcke darauf achten, dass die Kontakte der Blö-
cke bzw. des Andockrahmens vollständig ineinander geschoben wer-
den.
2.
 Abschlusskeil auf T-Schiene montieren (Anzugsdrehmoment 3 Nm).
 Die Energiespeicherblöcke sind auf der T-Schiene fixiert.
Commeo GmbH
1.
2.
Energiespeicherschrank aufbauen
61
