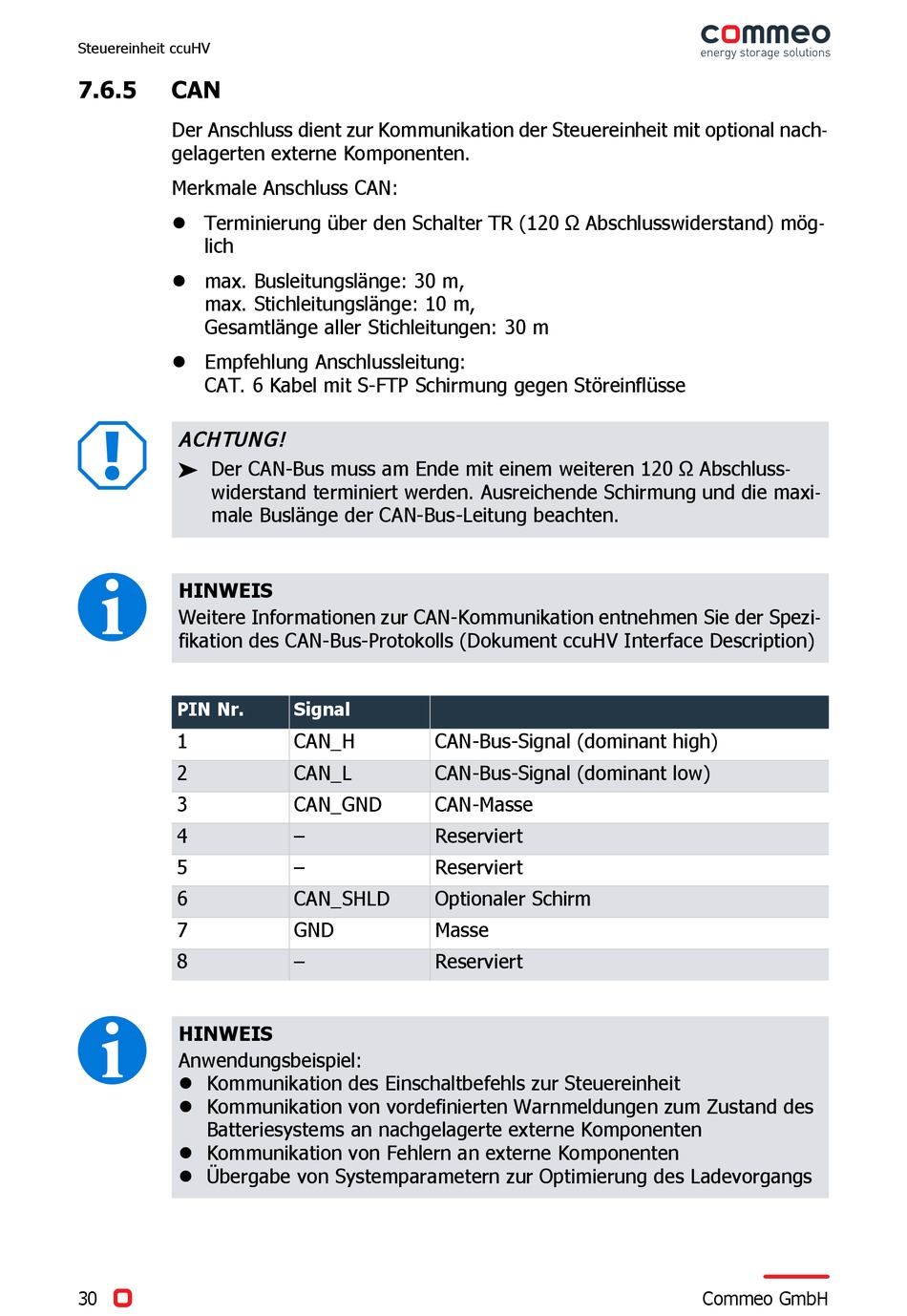

Commeo HV-C System Betriebsanleitung Seite 30

Steuereinheit ccuHV
7.6.5 CAN
Der Anschluss dient zur Kommunikation der Steuereinheit mit optional nach-
gelagerten externe Komponenten.
Merkmale Anschluss CAN:
 Terminierung über den Schalter TR (120 Ω Abschlusswiderstand) mög-
lich
 max. Busleitungslänge: 30 m,
max. Stichleitungslänge: 10 m,
Gesamtlänge aller Stichleitungen: 30 m
 Empfehlung Anschlussleitung:
CAT. 6 Kabel mit S-FTP Schirmung gegen Störeinflüsse
A
ACHTUN G!
 Der CAN-Bus muss am Ende mit einem weiteren 120 Ω Abschluss-
widerstand terminiert werden. Ausreichende Schirmung und die maxi-
male Buslänge der CAN-Bus-Leitung beachten.
I
HINWEIS
Weitere Informationen zur CAN-Kommunikation entnehmen Sie der Spezi-
fikation des CAN-Bus-Protokolls (Dokument ccuHV Interface Description)
PIN Nr.
1
2
3
4
5
6
7
8
I
HINWEIS
Anwendungsbeispiel:
 Kommunikation des Einschaltbefehls zur Steuereinheit
 Kommunikation von vordefinierten Warnmeldungen zum Zustand des
Batteriesystems an nachgelagerte externe Komponenten
 Kommunikation von Fehlern an externe Komponenten
 Übergabe von Systemparametern zur Optimierung des Ladevorgangs
30
Signal
CAN_H CAN-Bus-Signal (dominant high)
CAN_L CAN-Bus-Signal (dominant low)
CAN_GND CAN-Masse
– Reserviert
– Reserviert
CAN_SHLD Optionaler Schirm
GND Masse
– Reserviert
