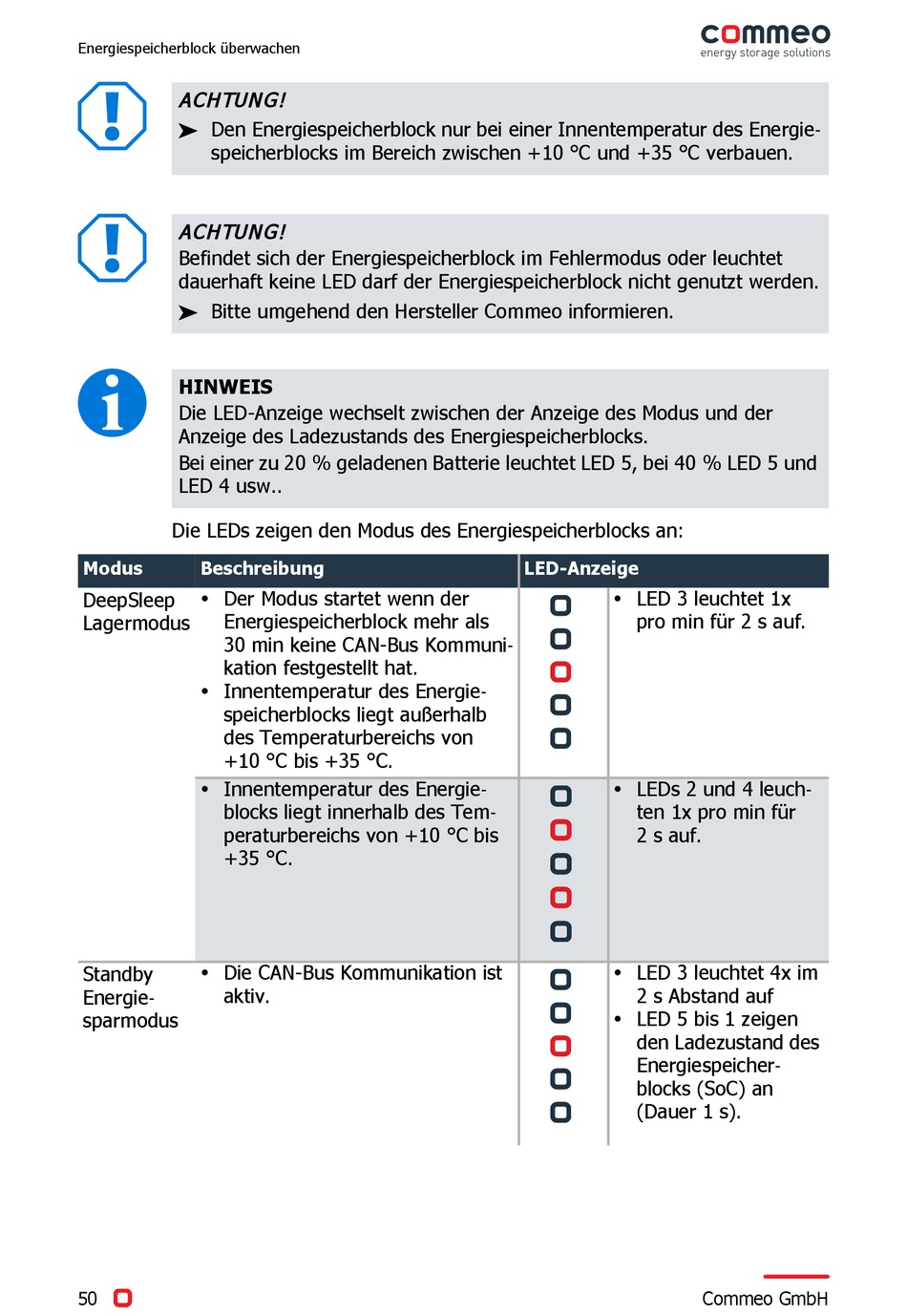

Commeo HV-C System Betriebsanleitung Seite 50

Energiespeicherblock überwachen
A
ACHTUN G!
 Den Energiespeicherblock nur bei einer Innentemperatur des Energie-
speicherblocks im Bereich zwischen +10 °C und +35 °C verbauen.
A
ACHTUN G!
Befindet sich der Energiespeicherblock im Fehlermodus oder leuchtet
dauerhaft keine LED darf der Energiespeicherblock nicht genutzt werden.
 Bitte umgehend den Hersteller Commeo informieren.
I
HINWEIS
Die LED-Anzeige wechselt zwischen der Anzeige des Modus und der
Anzeige des Ladezustands des Energiespeicherblocks.
Bei einer zu 20 % geladenen Batterie leuchtet LED 5, bei 40 % LED 5 und
LED 4 usw..
Die LEDs zeigen den Modus des Energiespeicherblocks an:
Modus Beschreibung
Ÿ Der Modus startet wenn der
DeepSleep
Energiespeicherblock mehr als
Lagermodus
30 min keine CAN-Bus Kommuni-
kation festgestellt hat.
Ÿ Innentemperatur des Energie-
speicherblocks liegt außerhalb
des Temperaturbereichs von
+10 °C bis +35 °C.
Ÿ Innentemperatur des Energie-
blocks liegt innerhalb des Tem-
peraturbereichs von +10 °C bis
+35 °C.
Ÿ Die CAN-Bus Kommunikation ist
Standby
aktiv.
Energie-
sparmodus
50
LED-Anzeige
Ÿ LED 3 leuchtet 1x
pro min für 2 s auf.
Ÿ LEDs 2 und 4 leuch-
ten 1x pro min für
2 s auf.
Ÿ LED 3 leuchtet 4x im
2 s Abstand auf
Ÿ LED 5 bis 1 zeigen
den Ladezustand des
Energiespeicher-
blocks (SoC) an
(Dauer 1 s).
Commeo GmbH
