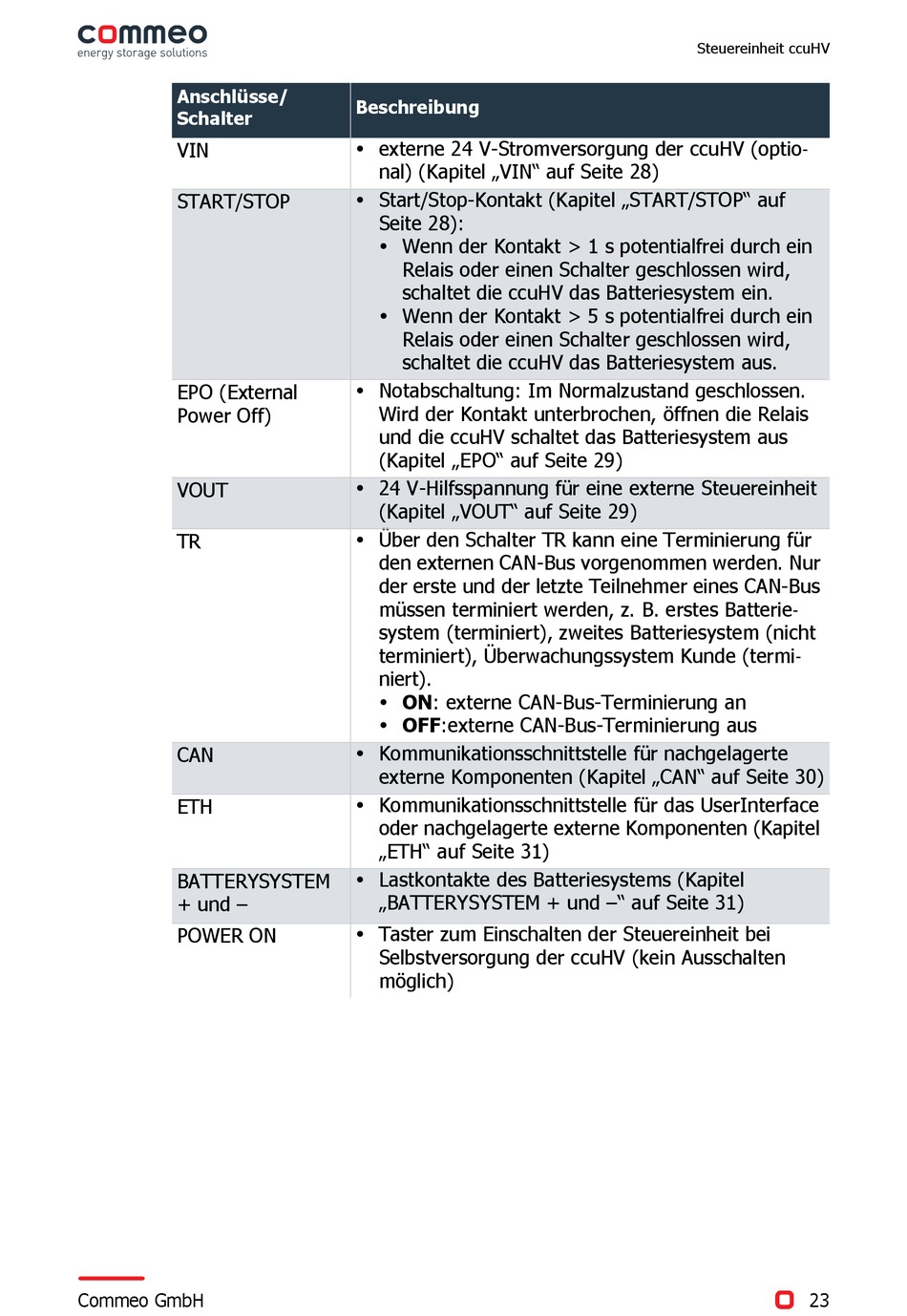

Commeo HV-C System Betriebsanleitung Seite 23

Anschlüsse/
Schalter
VIN
START/STOP
EPO (External
Power Off)
VOUT
TR
CAN
ETH
BATTERYSYSTEM
+ und –
POWER ON
Commeo GmbH
Beschreibung
Ÿ externe 24 V-Stromversorgung der ccuHV (optio-
nal) (Kapitel „VIN" auf Seite 28)
Ÿ Start/Stop-Kontakt (Kapitel „START/STOP" auf
Seite 28):
Ÿ Wenn der Kontakt > 1 s potentialfrei durch ein
Relais oder einen Schalter geschlossen wird,
schaltet die ccuHV das Batteriesystem ein.
Ÿ Wenn der Kontakt > 5 s potentialfrei durch ein
Relais oder einen Schalter geschlossen wird,
schaltet die ccuHV das Batteriesystem aus.
Ÿ Notabschaltung: Im Normalzustand geschlossen.
Wird der Kontakt unterbrochen, öffnen die Relais
und die ccuHV schaltet das Batteriesystem aus
(Kapitel „EPO" auf Seite 29)
Ÿ 24 V-Hilfsspannung für eine externe Steuereinheit
(Kapitel „VOUT" auf Seite 29)
Ÿ Über den Schalter TR kann eine Terminierung für
den externen CAN-Bus vorgenommen werden. Nur
der erste und der letzte Teilnehmer eines CAN-Bus
müssen terminiert werden, z. B. erstes Batterie-
system (terminiert), zweites Batteriesystem (nicht
terminiert), Überwachungssystem Kunde (termi-
niert).
Ÿ ON: externe CAN-Bus-Terminierung an
Ÿ OFF:externe CAN-Bus-Terminierung aus
Ÿ Kommunikationsschnittstelle für nachgelagerte
externe Komponenten (Kapitel „CAN" auf Seite 30)
Ÿ Kommunikationsschnittstelle für das UserInterface
oder nachgelagerte externe Komponenten (Kapitel
„ETH" auf Seite 31)
Ÿ Lastkontakte des Batteriesystems (Kapitel
„BATTERYSYSTEM + und –" auf Seite 31)
Ÿ Taster zum Einschalten der Steuereinheit bei
Selbstversorgung der ccuHV (kein Ausschalten
möglich)
Steuereinheit ccuHV
