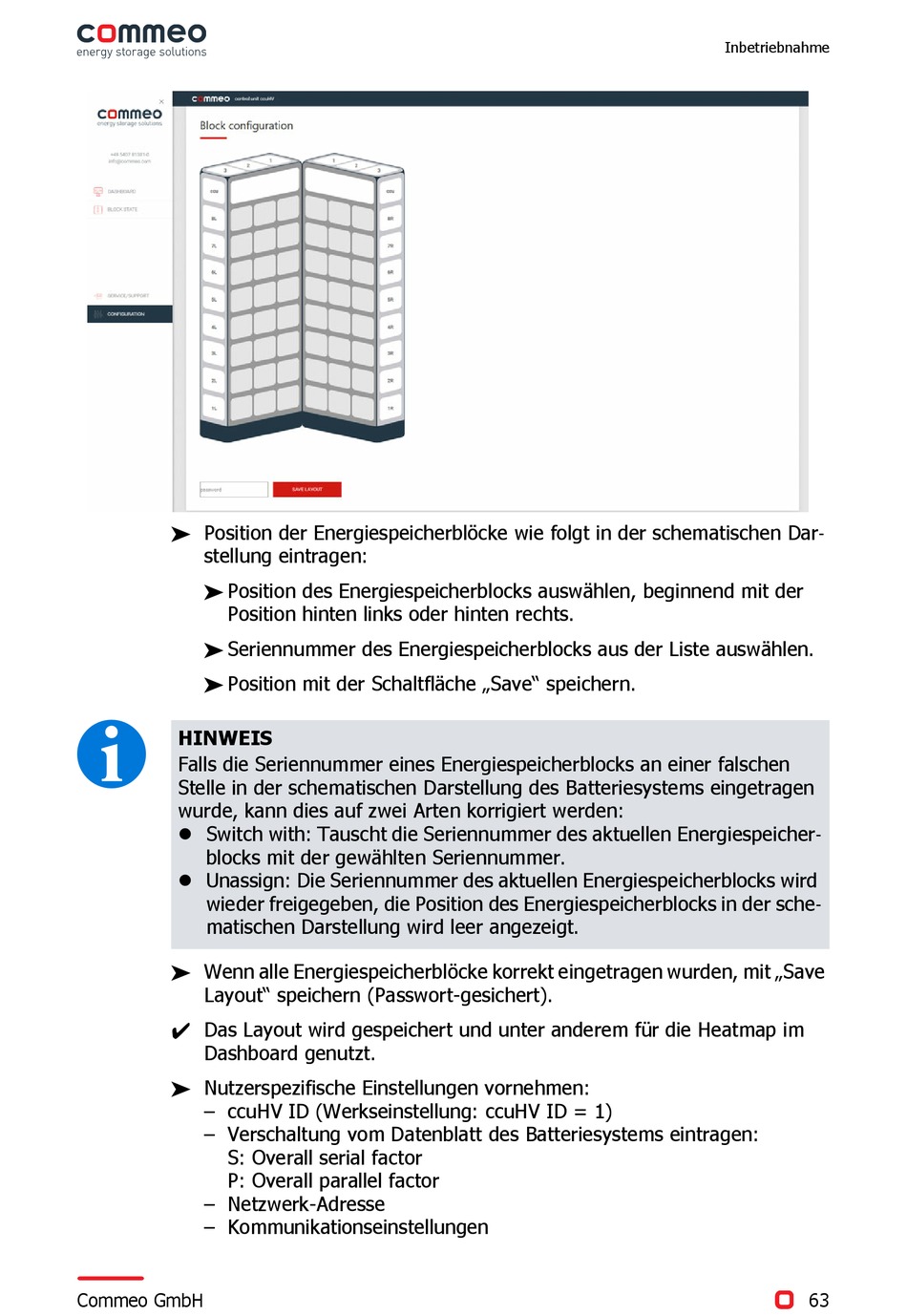

Commeo HV-C System Betriebsanleitung Seite 63

 Position der Energiespeicherblöcke wie folgt in der schematischen Dar-
stellung eintragen:
 Position des Energiespeicherblocks auswählen, beginnend mit der
Position hinten links oder hinten rechts.
 Seriennummer des Energiespeicherblocks aus der Liste auswählen.
 Position mit der Schaltfläche „Save" speichern.
I
HINWEIS
Falls die Seriennummer eines Energiespeicherblocks an einer falschen
Stelle in der schematischen Darstellung des Batteriesystems eingetragen
wurde, kann dies auf zwei Arten korrigiert werden:
 Switch with: Tauscht die Seriennummer des aktuellen Energiespeicher-
blocks mit der gewählten Seriennummer.
 Unassign: Die Seriennummer des aktuellen Energiespeicherblocks wird
wieder freigegeben, die Position des Energiespeicherblocks in der sche-
matischen Darstellung wird leer angezeigt.
 Wenn alle Energiespeicherblöcke korrekt eingetragen wurden, mit „Save
Layout" speichern (Passwort-gesichert).
 Das Layout wird gespeichert und unter anderem für die Heatmap im
Dashboard genutzt.
 Nutzerspezifische Einstellungen vornehmen:
– ccuHV ID (Werkseinstellung: ccuHV ID = 1)
– Verschaltung vom Datenblatt des Batteriesystems eintragen:
S: Overall serial factor
P: Overall parallel factor
– Netzwerk-Adresse
– Kommunikationseinstellungen
