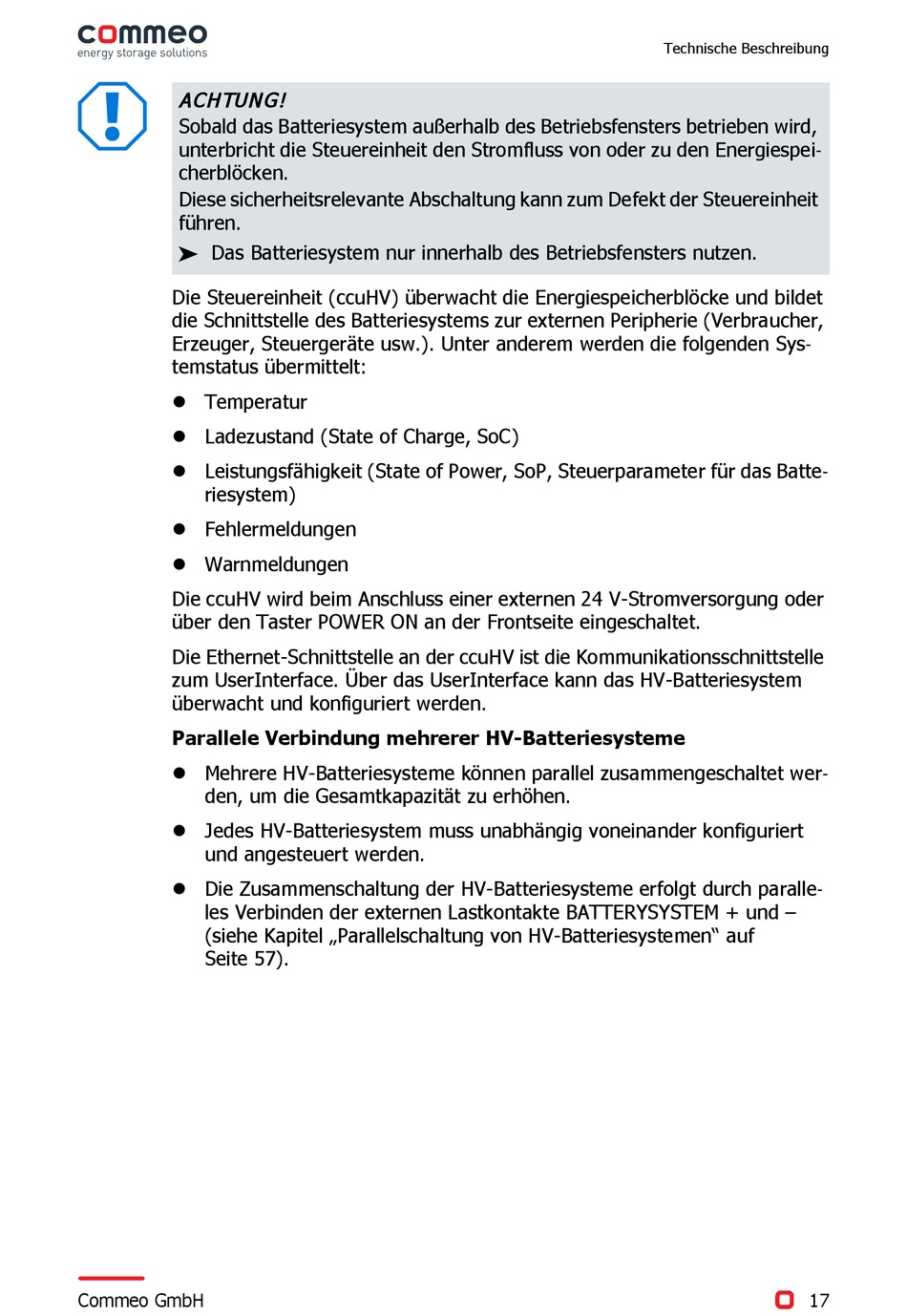

Commeo HV-C System Betriebsanleitung Seite 17

A
ACHTUN G!
Sobald das Batteriesystem außerhalb des Betriebsfensters betrieben wird,
unterbricht die Steuereinheit den Stromfluss von oder zu den Energiespei-
cherblöcken.
Diese sicherheitsrelevante Abschaltung kann zum Defekt der Steuereinheit
führen.
 Das Batteriesystem nur innerhalb des Betriebsfensters nutzen.
Die Steuereinheit (ccuHV) überwacht die Energiespeicherblöcke und bildet
die Schnittstelle des Batteriesystems zur externen Peripherie (Verbraucher,
Erzeuger, Steuergeräte usw.). Unter anderem werden die folgenden Sys-
temstatus übermittelt:
 Temperatur
 Ladezustand (State of Charge, SoC)
 Leistungsfähigkeit (State of Power, SoP, Steuerparameter für das Batte-
riesystem)
 Fehlermeldungen
 Warnmeldungen
Die ccuHV wird beim Anschluss einer externen 24 V-Stromversorgung oder
über den Taster POWER ON an der Frontseite eingeschaltet.
Die Ethernet-Schnittstelle an der ccuHV ist die Kommunikationsschnittstelle
zum UserInterface. Über das UserInterface kann das HV-Batteriesystem
überwacht und konfiguriert werden.
Parallele Verbindung mehrerer HV-Batteriesysteme
 Mehrere HV-Batteriesysteme können parallel zusammengeschaltet wer-
den, um die Gesamtkapazität zu erhöhen.
 Jedes HV-Batteriesystem muss unabhängig voneinander konfiguriert
und angesteuert werden.
 Die Zusammenschaltung der HV-Batteriesysteme erfolgt durch paralle-
les Verbinden der externen Lastkontakte BATTERYSYSTEM + und –
(siehe Kapitel „Parallelschaltung von HV-Batteriesystemen" auf
Seite 57).
Commeo GmbH
Technische Beschreibung
17
