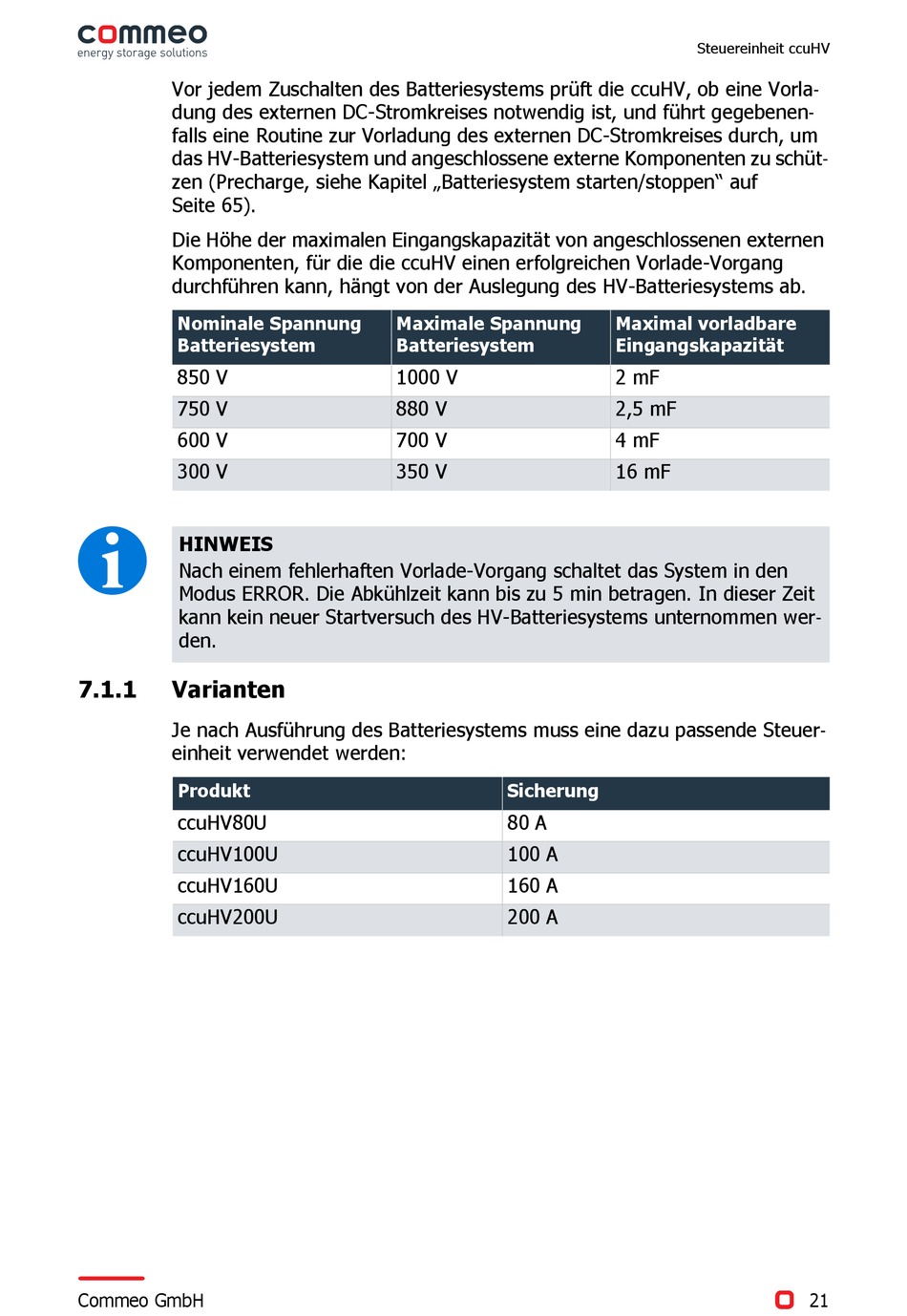

Commeo HV-C System Betriebsanleitung Seite 21

Vor jedem Zuschalten des Batteriesystems prüft die ccuHV, ob eine Vorla-
dung des externen DC-Stromkreises notwendig ist, und führt gegebenen-
falls eine Routine zur Vorladung des externen DC-Stromkreises durch, um
das HV-Batteriesystem und angeschlossene externe Komponenten zu schüt-
zen (Precharge, siehe Kapitel „Batteriesystem starten/stoppen" auf
Seite 65).
Die Höhe der maximalen Eingangskapazität von angeschlossenen externen
Komponenten, für die die ccuHV einen erfolgreichen Vorlade-Vorgang
durchführen kann, hängt von der Auslegung des HV-Batteriesystems ab.
Nominale Spannung
Batteriesystem
850 V
750 V
600 V
300 V
I
HINWEIS
Nach einem fehlerhaften Vorlade-Vorgang schaltet das System in den
Modus ERROR. Die Abkühlzeit kann bis zu 5 min betragen. In dieser Zeit
kann kein neuer Startversuch des HV-Batteriesystems unternommen wer-
den.
7.1.1 Varianten
Je nach Ausführung des Batteriesystems muss eine dazu passende Steuer-
einheit verwendet werden:
Produkt
ccuHV80U
ccuHV100U
ccuHV160U
ccuHV200U
Commeo GmbH
Maximale Spannung
Batteriesystem
1000 V
880 V
700 V
350 V
Sicherung
80 A
100 A
160 A
200 A
Steuereinheit ccuHV
Maximal vorladbare
Eingangskapazität
2 mF
2,5 mF
4 mF
16 mF
21
