Commeo HV-C System Betriebsanleitung Seite 60

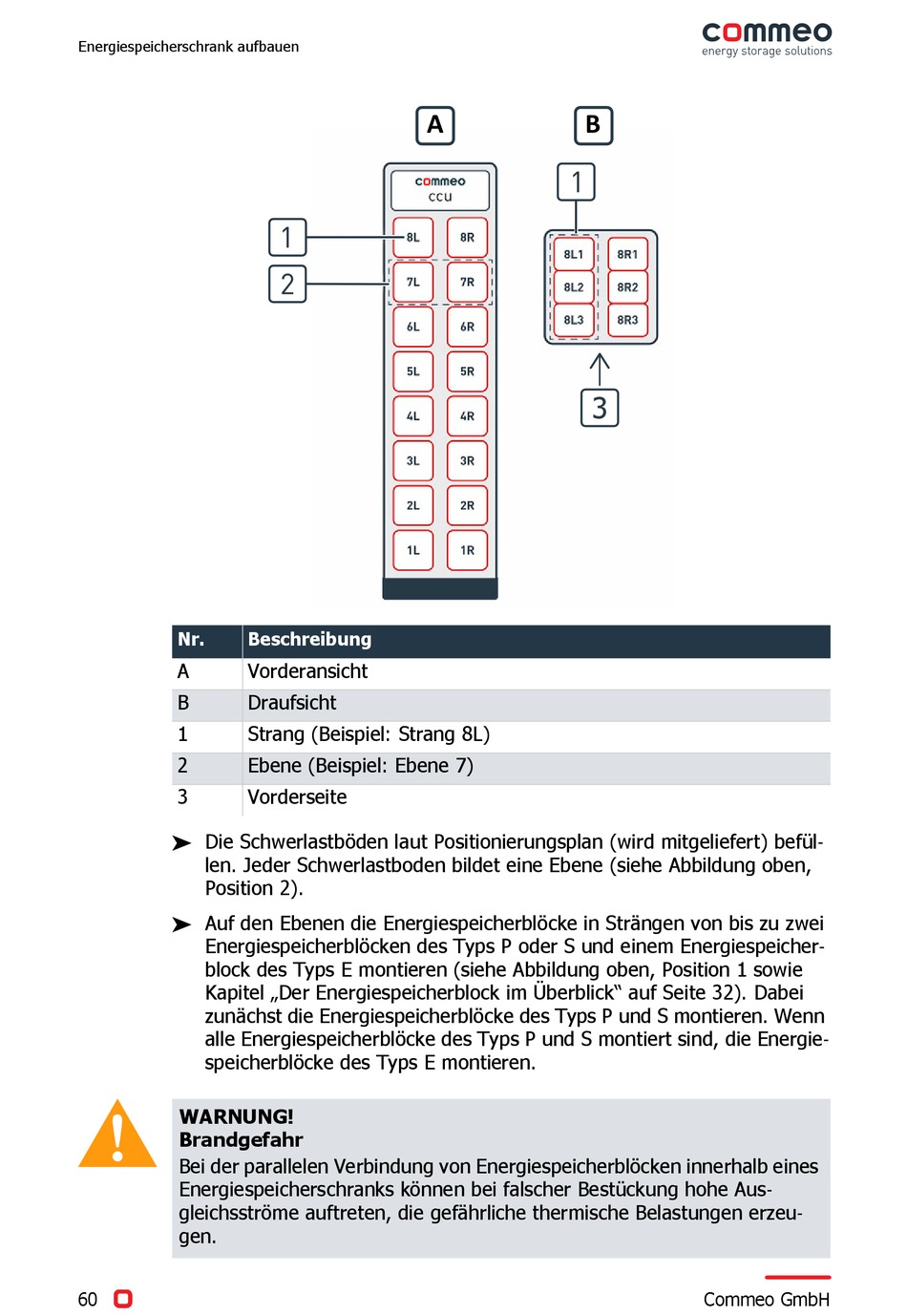

Energiespeicherschrank aufbauen
Nr. Beschreibung
A Vorderansicht
B Draufsicht
1 Strang (Beispiel: Strang 8L)
2 Ebene (Beispiel: Ebene 7)
3 Vorderseite
 Die Schwerlastböden laut Positionierungsplan (wird mitgeliefert) befül-
len. Jeder Schwerlastboden bildet eine Ebene (siehe Abbildung oben,
Position 2).
 Auf den Ebenen die Energiespeicherblöcke in Strängen von bis zu zwei
Energiespeicherblöcken des Typs P oder S und einem Energiespeicher-
block des Typs E montieren (siehe Abbildung oben, Position 1 sowie
Kapitel „Der Energiespeicherblock im Überblick" auf Seite 32). Dabei
zunächst die Energiespeicherblöcke des Typs P und S montieren. Wenn
alle Energiespeicherblöcke des Typs P und S montiert sind, die Energie-
speicherblöcke des Typs E montieren.
!
WARNUNG!
Brandgefahr
Bei der parallelen Verbindung von Energiespeicherblöcken innerhalb eines
Energiespeicherschranks können bei falscher Bestückung hohe Aus-
gleichsströme auftreten, die gefährliche thermische Belastungen erzeu-
gen.
60
A B
