Commeo HV-C System Betriebsanleitung Seite 59

!
VORSICHT!
 Vor Montage der Energiespeicherblöcke den Schaltplan des Batterie-
systems beachten.
 Die Energiespeicherblöcke nur gemäß des vorgegebenen Positionie-
rungsplans im Energiespeicherschrank montieren.
 Parallele Verschaltungen der Energiespeicherblöcke innerhalb des
Energiespeicherschranks beachten.

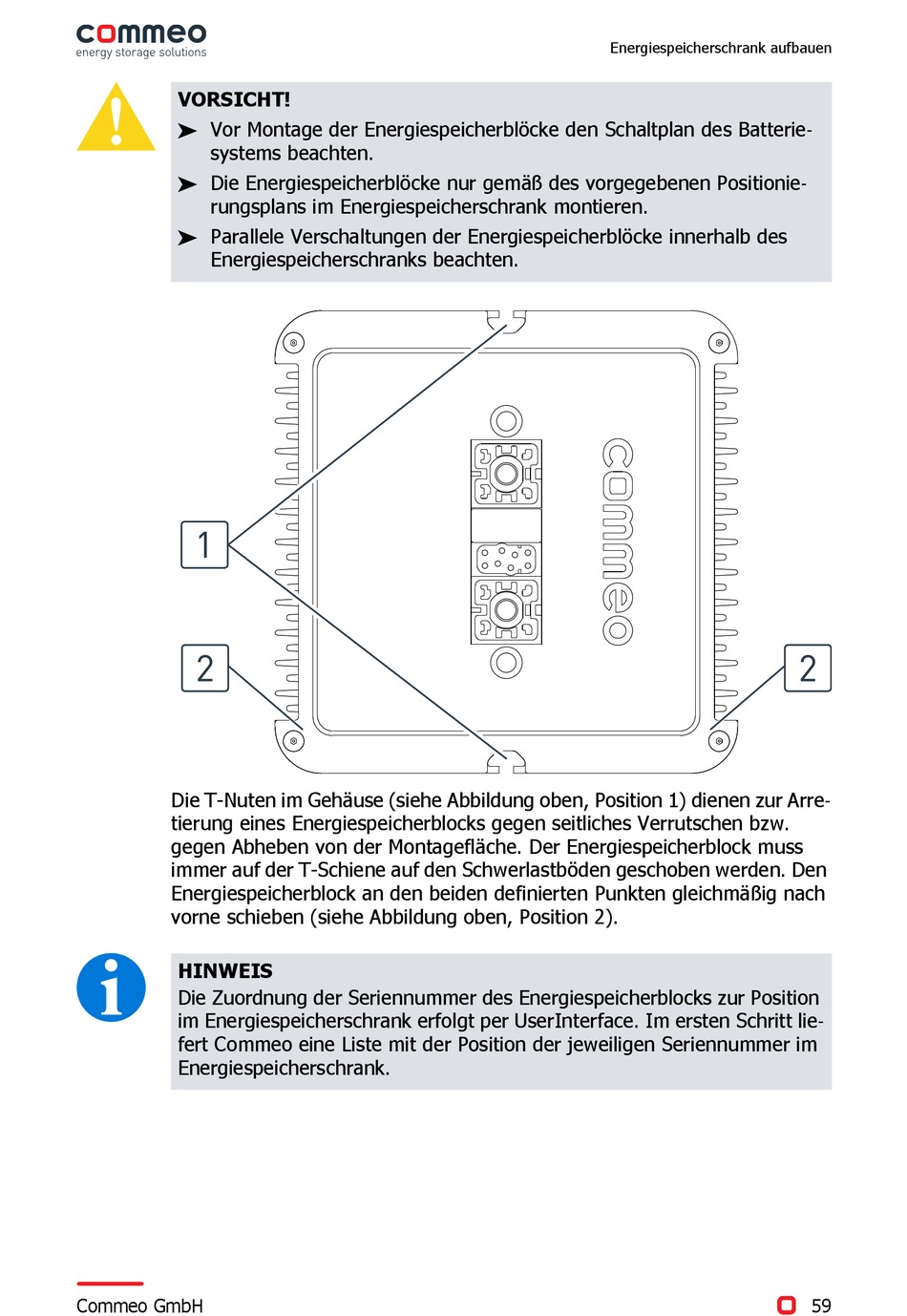

Die T-Nuten im Gehäuse (siehe Abbildung oben, Position 1) dienen zur Arre-
tierung eines Energiespeicherblocks gegen seitliches Verrutschen bzw.
gegen Abheben von der Montagefläche. Der Energiespeicherblock muss
immer auf der T-Schiene auf den Schwerlastböden geschoben werden. Den
Energiespeicherblock an den beiden definierten Punkten gleichmäßig nach
vorne schieben (siehe Abbildung oben, Position 2).
I
HINWEIS
Die Zuordnung der Seriennummer des Energiespeicherblocks zur Position
im Energiespeicherschrank erfolgt per UserInterface. Im ersten Schritt lie-
fert Commeo eine Liste mit der Position der jeweiligen Seriennummer im
Energiespeicherschrank.
Commeo GmbH
Energiespeicherschrank aufbauen
59
