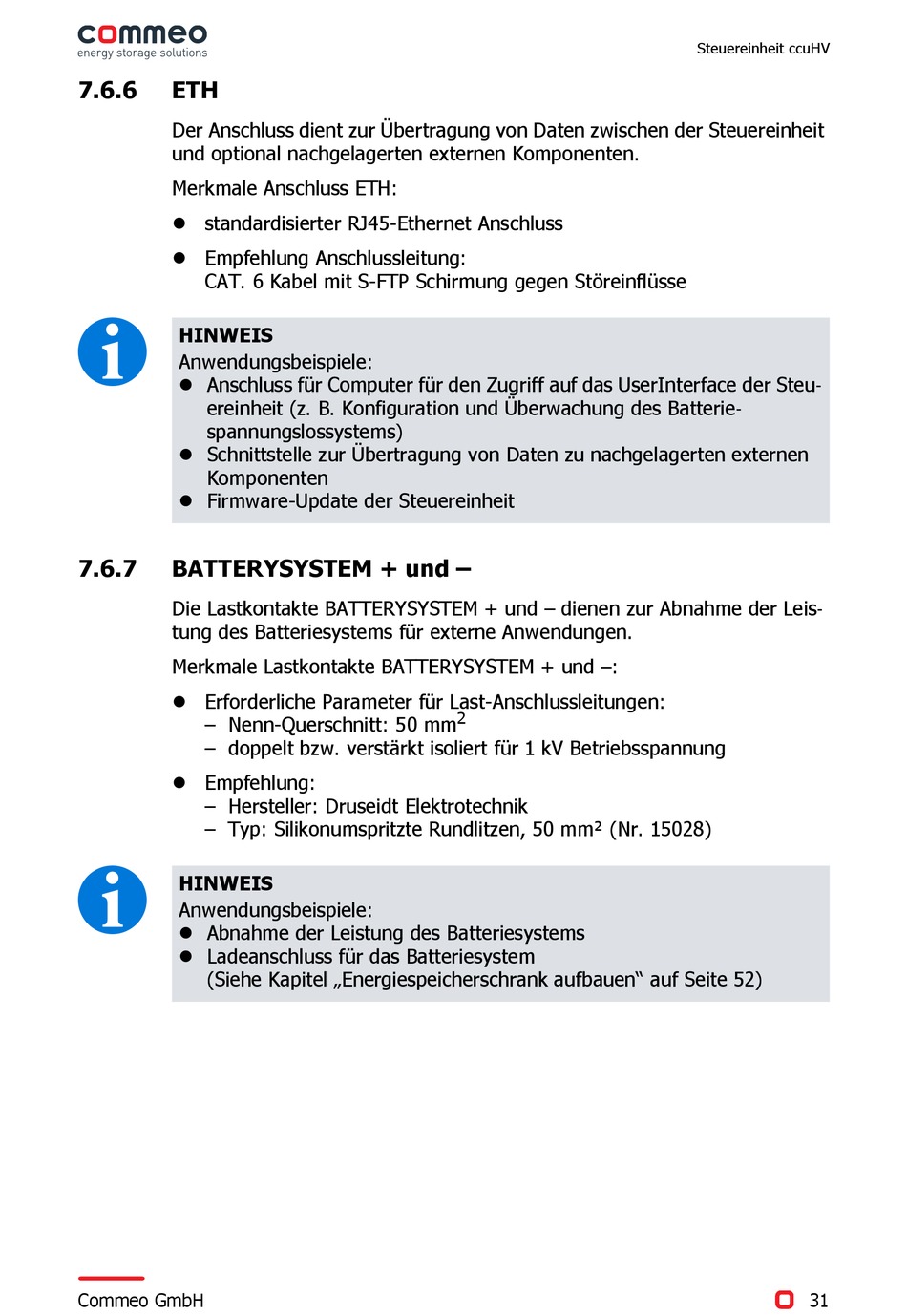

Commeo HV-C System Betriebsanleitung Seite 31

7.6.6 ETH
Der Anschluss dient zur Übertragung von Daten zwischen der Steuereinheit
und optional nachgelagerten externen Komponenten.
Merkmale Anschluss ETH:
 standardisierter RJ45-Ethernet Anschluss
 Empfehlung Anschlussleitung:
CAT. 6 Kabel mit S-FTP Schirmung gegen Störeinflüsse
I
HINWEIS
Anwendungsbeispiele:
 Anschluss für Computer für den Zugriff auf das UserInterface der Steu-
ereinheit (z. B. Konfiguration und Überwachung des Batterie-
spannungslossystems)
 Schnittstelle zur Übertragung von Daten zu nachgelagerten externen
Komponenten
 Firmware-Update der Steuereinheit
7.6.7 BATTERYSYSTEM + und –
Die Lastkontakte BATTERYSYSTEM + und – dienen zur Abnahme der Leis-
tung des Batteriesystems für externe Anwendungen.
Merkmale Lastkontakte BATTERYSYSTEM + und –:
 Erforderliche Parameter für Last-Anschlussleitungen:
– Nenn-Querschnitt: 50 mm
– doppelt bzw. verstärkt isoliert für 1 kV Betriebsspannung
 Empfehlung:
– Hersteller: Druseidt Elektrotechnik
– Typ: Silikonumspritzte Rundlitzen, 50 mm² (Nr. 15028)
I
HINWEIS
Anwendungsbeispiele:
 Abnahme der Leistung des Batteriesystems
 Ladeanschluss für das Batteriesystem
(Siehe Kapitel „Energiespeicherschrank aufbauen" auf Seite 52)
