UserInterface

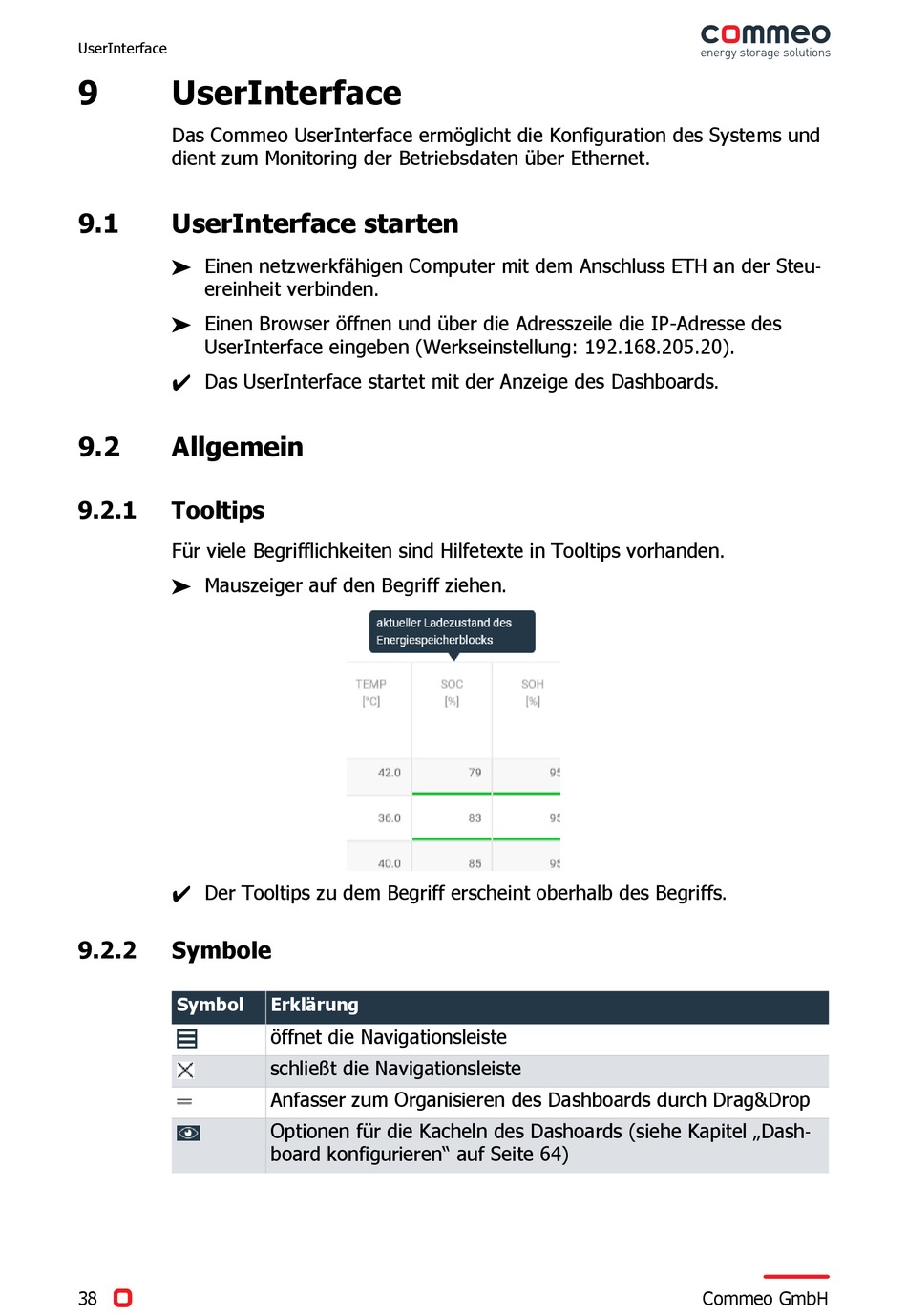

9 UserInterface
Das Commeo UserInterface ermöglicht die Konfiguration des Systems und
dient zum Monitoring der Betriebsdaten über Ethernet.
9.1

UserInterface starten

 Einen netzwerkfähigen Computer mit dem Anschluss ETH an der Steu-
ereinheit verbinden.
 Einen Browser öffnen und über die Adresszeile die IP-Adresse des
UserInterface eingeben (Werkseinstellung: 192.168.205.20).
 Das UserInterface startet mit der Anzeige des Dashboards.
9.2

Allgemein

9.2.1 Tooltips
Für viele Begrifflichkeiten sind Hilfetexte in Tooltips vorhanden.
 Mauszeiger auf den Begriff ziehen.
 Der Tooltips zu dem Begriff erscheint oberhalb des Begriffs.
9.2.2 Symbole
Symbol
38
Erklärung
öffnet die Navigationsleiste
schließt die Navigationsleiste
Anfasser zum Organisieren des Dashboards durch Drag&Drop
Optionen für die Kacheln des Dashoards (siehe Kapitel „Dash-
board konfigurieren" auf Seite 64)
Commeo GmbH
