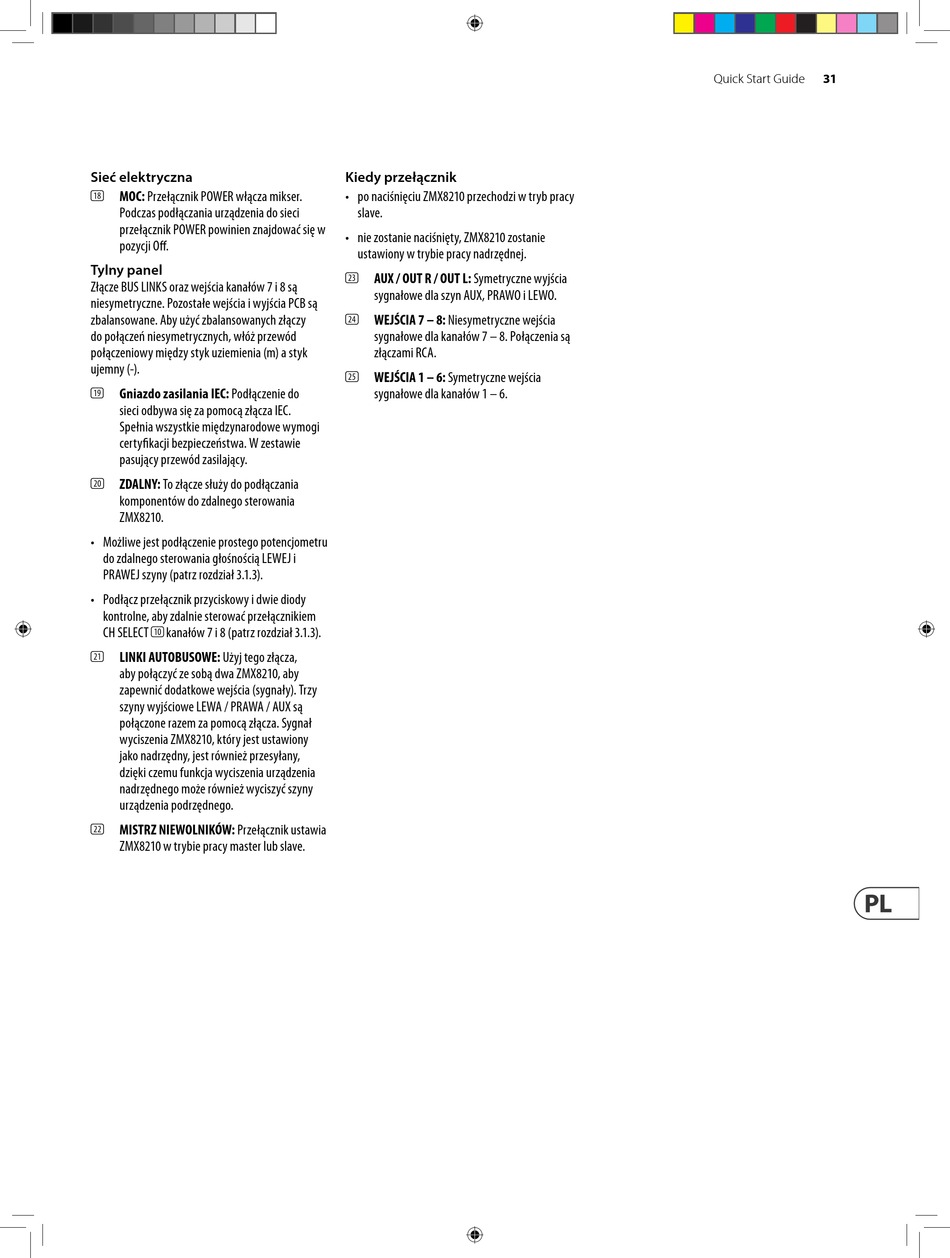

Sieć elektryczna
MOC: Przełącznik POWER włącza mikser.
(18)
Podczas podłączania urządzenia do sieci
przełącznik POWER powinien znajdować się w
pozycji Off.

Tylny panel

Złącze BUS LINKS oraz wejścia kanałów 7 i 8 są
niesymetryczne. Pozostałe wejścia i wyjścia PCB są
zbalansowane. Aby użyć zbalansowanych złączy
do połączeń niesymetrycznych, włóż przewód
połączeniowy między styk uziemienia (m) a styk
ujemny (-).
Gniazdo zasilania IEC: Podłączenie do
(19)
sieci odbywa się za pomocą złącza IEC.
Spełnia wszystkie międzynarodowe wymogi
certyfikacji bezpieczeństwa. W zestawie
pasujący przewód zasilający.
ZDALNY: To złącze służy do podłączania
(20)
komponentów do zdalnego sterowania
ZMX8210.
• Możliwe jest podłączenie prostego potencjometru
do zdalnego sterowania głośnością LEWEJ i
PRAWEJ szyny (patrz rozdział 3.1.3).
• Podłącz przełącznik przyciskowy i dwie diody
kontrolne, aby zdalnie sterować przełącznikiem
CH SELECT (10) kanałów 7 i 8 (patrz rozdział 3.1.3).
LINKI AUTOBUSOWE: Użyj tego złącza,
(21)
aby połączyć ze sobą dwa ZMX8210, aby
zapewnić dodatkowe wejścia (sygnały). Trzy
szyny wyjściowe LEWA / PRAWA / AUX są
połączone razem za pomocą złącza. Sygnał
wyciszenia ZMX8210, który jest ustawiony
jako nadrzędny, jest również przesyłany,
dzięki czemu funkcja wyciszenia urządzenia
nadrzędnego może również wyciszyć szyny
urządzenia podrzędnego.
MISTRZ NIEWOLNIKÓW: Przełącznik ustawia
(22)
ZMX8210 w trybie pracy master lub slave.
Kiedy przełącznik
• po naciśnięciu ZMX8210 przechodzi w tryb pracy
slave.
• nie zostanie naciśnięty, ZMX8210 zostanie
ustawiony w trybie pracy nadrzędnej.
AUX / OUT R / OUT L: Symetryczne wyjścia
(23)
sygnałowe dla szyn AUX, PRAWO i LEWO.
WEJŚCIA 7 – 8: Niesymetryczne wejścia
(24)
sygnałowe dla kanałów 7 – 8. Połączenia są
złączami RCA.
WEJŚCIA 1 – 6: Symetryczne wejścia
(25)
sygnałowe dla kanałów 1 – 6.
