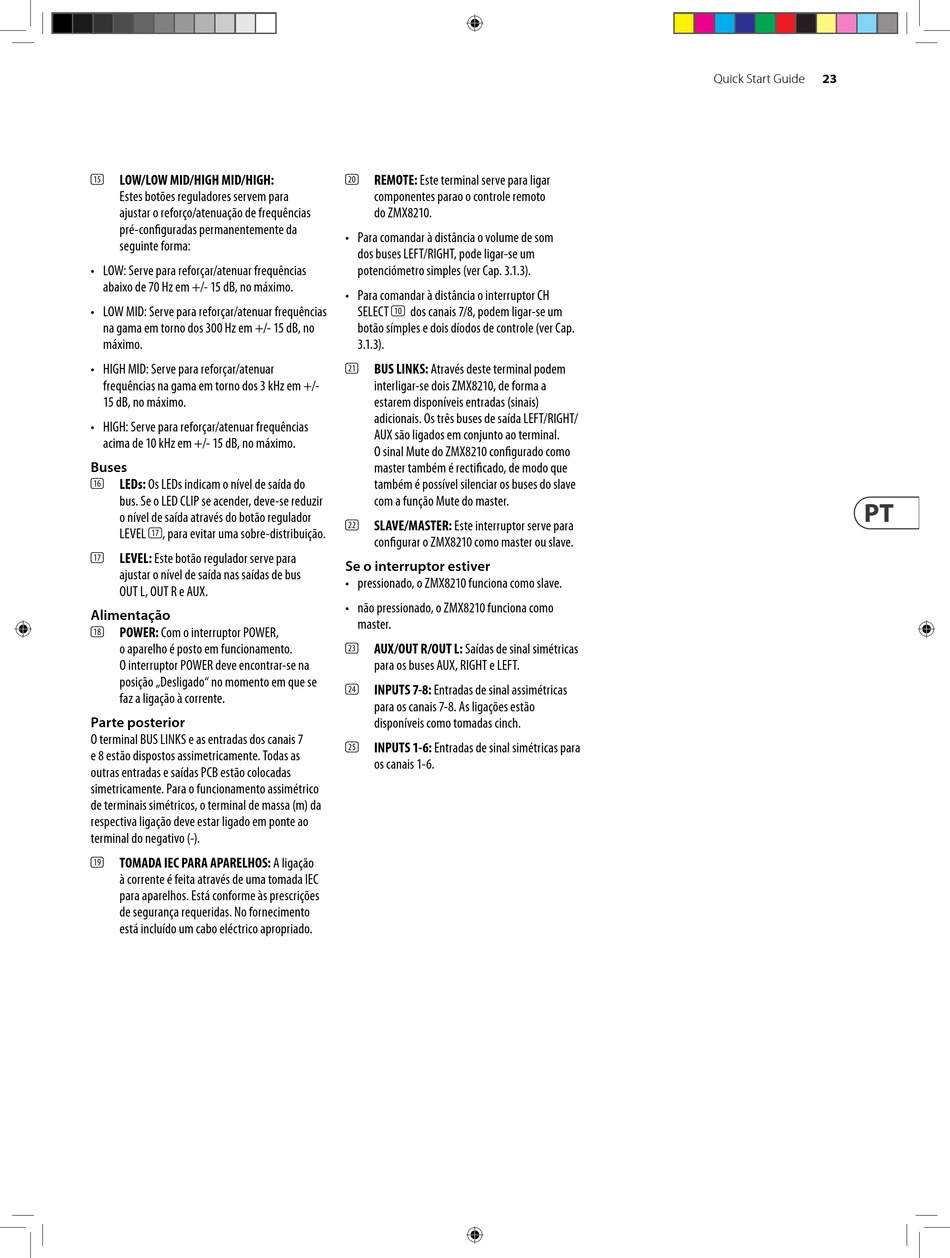

LOW/LOW MID/HIGH MID/HIGH:
(15)
Estes botões reguladores servem para
ajustar o reforço/atenuação de frequências
pré-configuradas permanentemente da
seguinte forma:
• LOW: Serve para reforçar/atenuar frequências
abaixo de 70 Hz em +/- 15 dB, no máximo.
• LOW MID: Serve para reforçar/atenuar frequências
na gama em torno dos 300 Hz em +/- 15 dB, no
máximo.
• HIGH MID: Serve para reforçar/atenuar
frequências na gama em torno dos 3 kHz em +/-
15 dB, no máximo.
• HIGH: Serve para reforçar/atenuar frequências
acima de 10 kHz em +/- 15 dB, no máximo.
Buses
LEDs: Os LEDs indicam o nível de saída do
(16)
bus. Se o LED CLIP se acender, deve-se reduzir
o nível de saída através do botão regulador
LEVEL (17), para evitar uma sobre-distribuição.
LEVEL: Este botão regulador serve para
(17)
ajustar o nível de saída nas saídas de bus
OUT L, OUT R e AUX.
Alimentação
POWER: Com o interruptor POWER,
(18)
o aparelho é posto em funcionamento.
O interruptor POWER deve encontrar-se na
posição „Desligado" no momento em que se
faz a ligação à corrente.
Parte posterior
O terminal BUS LINKS e as entradas dos canais 7
e 8 estão dispostos assimetricamente. Todas as
outras entradas e saídas PCB estão colocadas
simetricamente. Para o funcionamento assimétrico
de terminais simétricos, o terminal de massa (m) da
respectiva ligação deve estar ligado em ponte ao
terminal do negativo (-).
TOMADA IEC PARA APARELHOS: A ligação
(19)
à corrente é feita através de uma tomada IEC
para aparelhos. Está conforme às prescrições
de segurança requeridas. No fornecimento
está incluído um cabo eléctrico apropriado.
REMOTE: Este terminal serve para ligar
(20)
componentes parao o controle remoto
do ZMX8210.
• Para comandar à distância o volume de som
dos buses LEFT/RIGHT, pode ligar-se um
potenciómetro simples (ver Cap. 3.1.3).
• Para comandar à distância o interruptor CH
SELECT (10) dos canais 7/8, podem ligar-se um
botão símples e dois díodos de controle (ver Cap.
3.1.3).
BUS LINKS: Através deste terminal podem
(21)
interligar-se dois ZMX8210, de forma a
estarem disponíveis entradas (sinais)
adicionais. Os três buses de saída LEFT/RIGHT/
AUX são ligados em conjunto ao terminal.
O sinal Mute do ZMX8210 configurado como
master também é rectificado, de modo que
também é possível silenciar os buses do slave
com a função Mute do master.
SLAVE/MASTER: Este interruptor serve para
(22)
configurar o ZMX8210 como master ou slave.
Se o interruptor estiver
• pressionado, o ZMX8210 funciona como slave.
• não pressionado, o ZMX8210 funciona como
master.
AUX/OUT R/OUT L: Saídas de sinal simétricas
(23)
para os buses AUX, RIGHT e LEFT.
INPUTS 7-8: Entradas de sinal assimétricas
(24)
para os canais 7-8. As ligações estão
disponíveis como tomadas cinch.
INPUTS 1-6: Entradas de sinal simétricas para
(25)
os canais 1-6.
