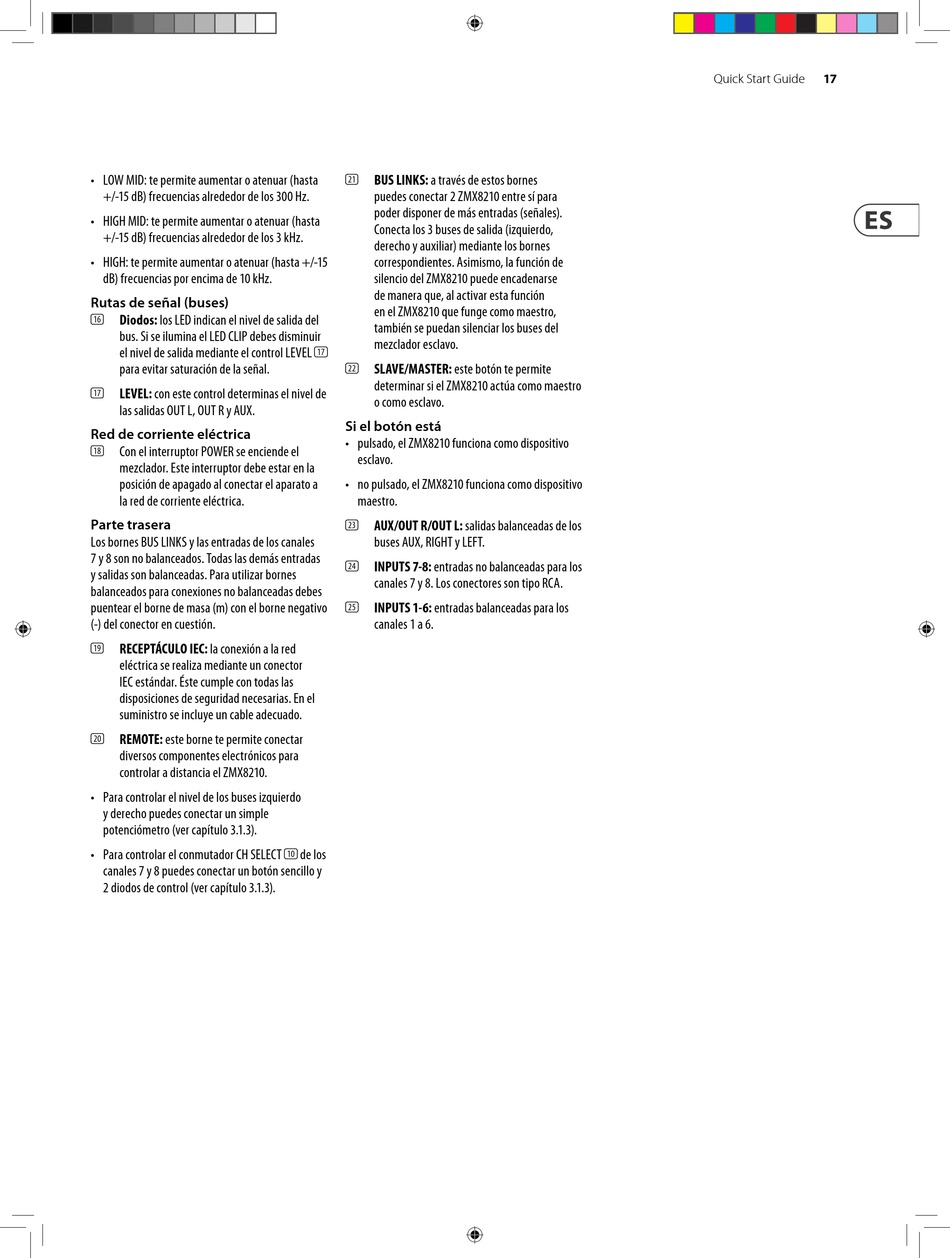

• LOW MID: te permite aumentar o atenuar (hasta
+/-15 dB) frecuencias alrededor de los 300 Hz.
• HIGH MID: te permite aumentar o atenuar (hasta
+/-15 dB) frecuencias alrededor de los 3 kHz.
• HIGH: te permite aumentar o atenuar (hasta +/-15
dB) frecuencias por encima de 10 kHz.
Rutas de señal (buses)
Diodos: los LED indican el nivel de salida del
(16)
bus. Si se ilumina el LED CLIP debes disminuir
el nivel de salida mediante el control LEVEL (17)
para evitar saturación de la señal.
LEVEL: con este control determinas el nivel de
(17)
las salidas OUT L, OUT R y AUX.
Red de corriente eléctrica
Con el interruptor POWER se enciende el
(18)
mezclador. Este interruptor debe estar en la
posición de apagado al conectar el aparato a
la red de corriente eléctrica.

Parte trasera

Los bornes BUS LINKS y las entradas de los canales
7 y 8 son no balanceados. Todas las demás entradas
y salidas son balanceadas. Para utilizar bornes
balanceados para conexiones no balanceadas debes
puentear el borne de masa (m) con el borne negativo
(-) del conector en cuestión.
RECEPTÁCULO IEC: la conexión a la red
(19)
eléctrica se realiza mediante un conector
IEC estándar. Éste cumple con todas las
disposiciones de seguridad necesarias. En el
suministro se incluye un cable adecuado.
REMOTE: este borne te permite conectar
(20)
diversos componentes electrónicos para
controlar a distancia el ZMX8210.
• Para controlar el nivel de los buses izquierdo
y derecho puedes conectar un simple
potenciómetro (ver capítulo 3.1.3).
• Para controlar el conmutador CH SELECT (10) de los
canales 7 y 8 puedes conectar un botón sencillo y
2 diodos de control (ver capítulo 3.1.3).
BUS LINKS: a través de estos bornes
(21)
puedes conectar 2 ZMX8210 entre sí para
poder disponer de más entradas (señales).
Conecta los 3 buses de salida (izquierdo,
derecho y auxiliar) mediante los bornes
correspondientes. Asimismo, la función de
silencio del ZMX8210 puede encadenarse
de manera que, al activar esta función
en el ZMX8210 que funge como maestro,
también se puedan silenciar los buses del
mezclador esclavo.
SLAVE/MASTER: este botón te permite
(22)
determinar si el ZMX8210 actúa como maestro
o como esclavo.
Si el botón está
• pulsado, el ZMX8210 funciona como dispositivo
esclavo.
• no pulsado, el ZMX8210 funciona como dispositivo
maestro.
AUX/OUT R/OUT L: salidas balanceadas de los
(23)
buses AUX, RIGHT y LEFT.
INPUTS 7-8: entradas no balanceadas para los
(24)
canales 7 y 8. Los conectores son tipo RCA.
INPUTS 1-6: entradas balanceadas para los
(25)
canales 1 a 6.
