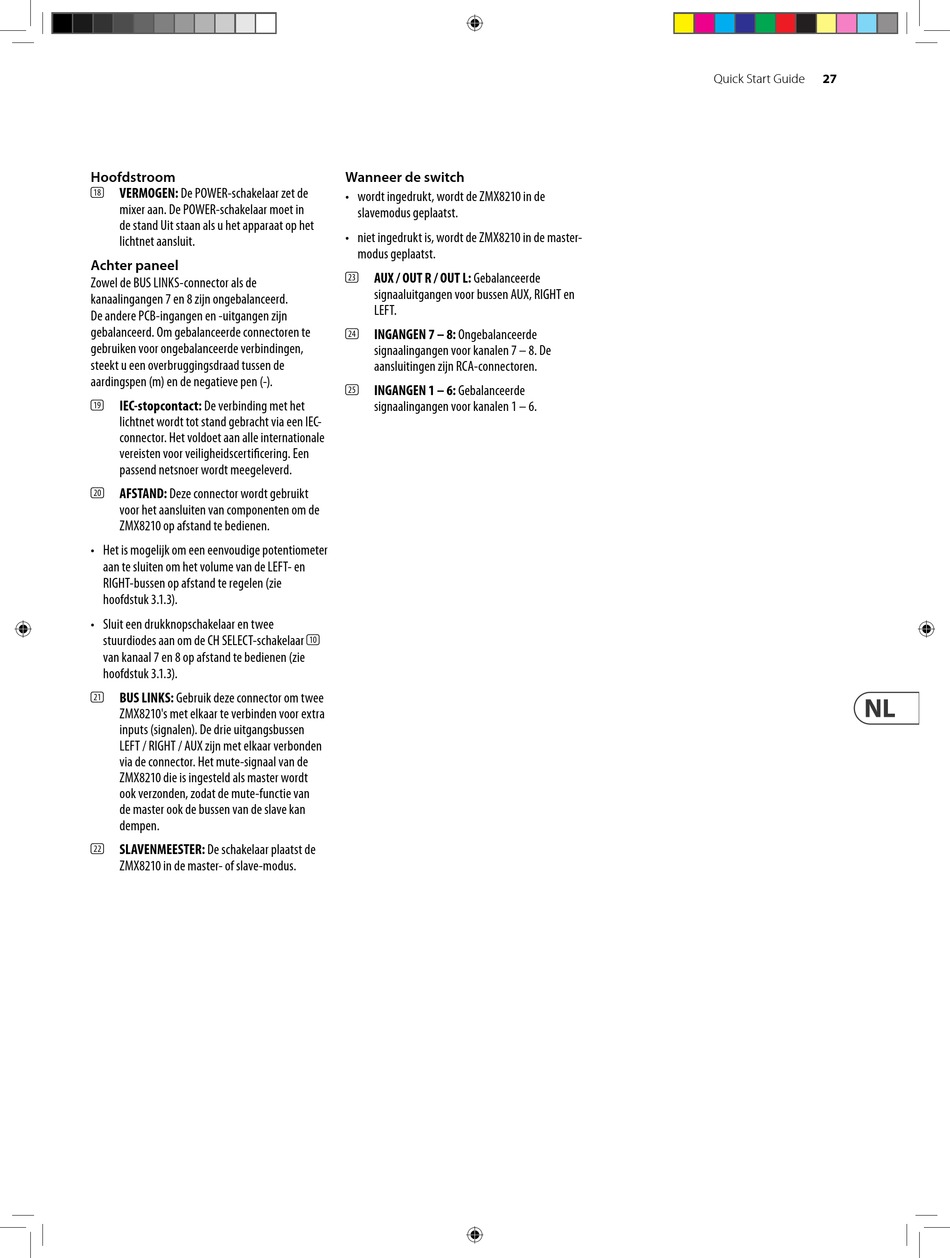

Hoofdstroom
VERMOGEN: De POWER-schakelaar zet de
(18)
mixer aan. De POWER-schakelaar moet in
de stand Uit staan als u het apparaat op het
lichtnet aansluit.
Achter paneel
Zowel de BUS LINKS-connector als de
kanaalingangen 7 en 8 zijn ongebalanceerd.
De andere PCB-ingangen en -uitgangen zijn
gebalanceerd. Om gebalanceerde connectoren te
gebruiken voor ongebalanceerde verbindingen,
steekt u een overbruggingsdraad tussen de
aardingspen (m) en de negatieve pen (-).
IEC-stopcontact: De verbinding met het
(19)
lichtnet wordt tot stand gebracht via een IEC-
connector. Het voldoet aan alle internationale
vereisten voor veiligheidscertificering. Een
passend netsnoer wordt meegeleverd.
AFSTAND: Deze connector wordt gebruikt
(20)
voor het aansluiten van componenten om de
ZMX8210 op afstand te bedienen.
• Het is mogelijk om een eenvoudige potentiometer
aan te sluiten om het volume van de LEFT- en
RIGHT-bussen op afstand te regelen (zie
hoofdstuk 3.1.3).
• Sluit een drukknopschakelaar en twee
stuurdiodes aan om de CH SELECT-schakelaar (10)
van kanaal 7 en 8 op afstand te bedienen (zie
hoofdstuk 3.1.3).
BUS LINKS: Gebruik deze connector om twee
(21)
ZMX8210's met elkaar te verbinden voor extra
inputs (signalen). De drie uitgangsbussen
LEFT / RIGHT / AUX zijn met elkaar verbonden
via de connector. Het mute-signaal van de
ZMX8210 die is ingesteld als master wordt
ook verzonden, zodat de mute-functie van
de master ook de bussen van de slave kan
dempen.
SLAVENMEESTER: De schakelaar plaatst de
(22)
ZMX8210 in de master- of slave-modus.
Wanneer de switch
• wordt ingedrukt, wordt de ZMX8210 in de
slavemodus geplaatst.
• niet ingedrukt is, wordt de ZMX8210 in de master-
modus geplaatst.
AUX / OUT R / OUT L: Gebalanceerde
(23)
signaaluitgangen voor bussen AUX, RIGHT en
LEFT.
INGANGEN 7 – 8: Ongebalanceerde
(24)
signaalingangen voor kanalen 7 – 8. De
aansluitingen zijn RCA-connectoren.
INGANGEN 1 – 6: Gebalanceerde
(25)
signaalingangen voor kanalen 1 – 6.
