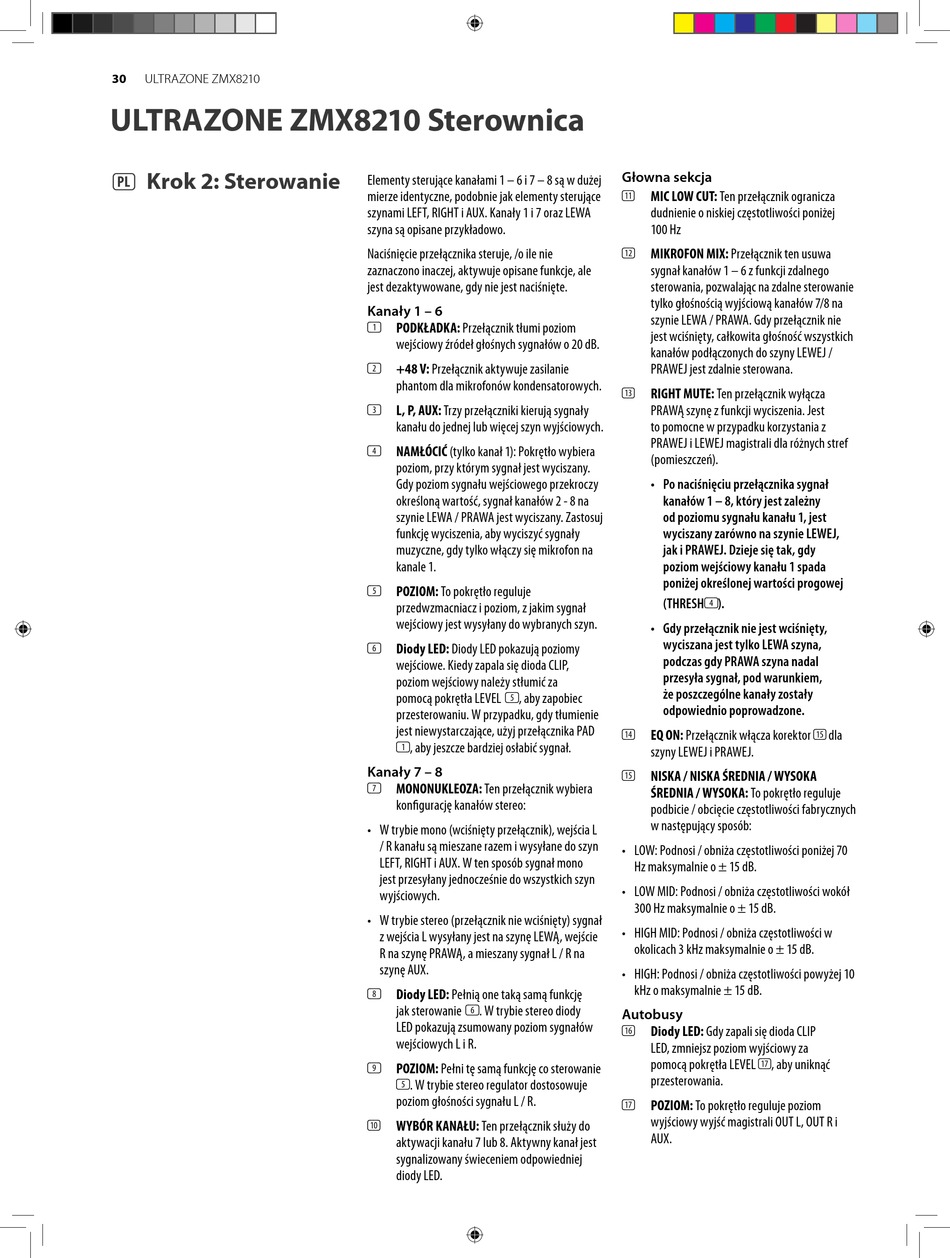

ULTRAZONE ZMX8210
ULTRAZONE ZMX8210 Sterownica
(PL) Krok 2: Sterowanie
Elementy sterujące kanałami 1 – 6 i 7 – 8 są w dużej
mierze identyczne, podobnie jak elementy sterujące
szynami LEFT, RIGHT i AUX. Kanały 1 i 7 oraz LEWA
szyna są opisane przykładowo.
Naciśnięcie przełącznika steruje, /o ile nie
zaznaczono inaczej, aktywuje opisane funkcje, ale
jest dezaktywowane, gdy nie jest naciśnięte.
Kanały 1 – 6
(1) PODKŁADKA: Przełącznik tłumi poziom
wejściowy źródeł głośnych sygnałów o 20 dB.
(2) +48 V: Przełącznik aktywuje zasilanie
phantom dla mikrofonów kondensatorowych.
(3) L, P, AUX: Trzy przełączniki kierują sygnały
kanału do jednej lub więcej szyn wyjściowych.
(4) NAMŁÓCIĆ (tylko kanał 1): Pokrętło wybiera
poziom, przy którym sygnał jest wyciszany.
Gdy poziom sygnału wejściowego przekroczy
określoną wartość, sygnał kanałów 2 - 8 na
szynie LEWA / PRAWA jest wyciszany. Zastosuj
funkcję wyciszenia, aby wyciszyć sygnały
muzyczne, gdy tylko włączy się mikrofon na
kanale 1.
(5) POZIOM: To pokrętło reguluje
przedwzmacniacz i poziom, z jakim sygnał
wejściowy jest wysyłany do wybranych szyn.
(6) Diody LED: Diody LED pokazują poziomy
wejściowe. Kiedy zapala się dioda CLIP,
poziom wejściowy należy stłumić za
pomocą pokrętła LEVEL (5), aby zapobiec
przesterowaniu. W przypadku, gdy tłumienie
jest niewystarczające, użyj przełącznika PAD
(1), aby jeszcze bardziej osłabić sygnał.
Kanały 7 – 8
(7) MONONUKLEOZA: Ten przełącznik wybiera
konfigurację kanałów stereo:
• W trybie mono (wciśnięty przełącznik), wejścia L
/ R kanału są mieszane razem i wysyłane do szyn
LEFT, RIGHT i AUX. W ten sposób sygnał mono
jest przesyłany jednocześnie do wszystkich szyn
wyjściowych.
• W trybie stereo (przełącznik nie wciśnięty) sygnał
z wejścia L wysyłany jest na szynę LEWĄ, wejście
R na szynę PRAWĄ, a mieszany sygnał L / R na
szynę AUX.
(8) Diody LED: Pełnią one taką samą funkcję
jak sterowanie (6). W trybie stereo diody
LED pokazują zsumowany poziom sygnałów
wejściowych L i R.
(9) POZIOM: Pełni tę samą funkcję co sterowanie
(5). W trybie stereo regulator dostosowuje
poziom głośności sygnału L / R.
WYBÓR KANAŁU: Ten przełącznik służy do
(10)
aktywacji kanału 7 lub 8. Aktywny kanał jest
sygnalizowany świeceniem odpowiedniej
diody LED.
Głowna sekcja
MIC LOW CUT: Ten przełącznik ogranicza
(11)
dudnienie o niskiej częstotliwości poniżej
100 Hz
MIKROFON MIX: Przełącznik ten usuwa
(12)
sygnał kanałów 1 – 6 z funkcji zdalnego
sterowania, pozwalając na zdalne sterowanie
tylko głośnością wyjściową kanałów 7/8 na
szynie LEWA / PRAWA. Gdy przełącznik nie
jest wciśnięty, całkowita głośność wszystkich
kanałów podłączonych do szyny LEWEJ /
PRAWEJ jest zdalnie sterowana.
RIGHT MUTE: Ten przełącznik wyłącza
(13)
PRAWĄ szynę z funkcji wyciszenia. Jest
to pomocne w przypadku korzystania z
PRAWEJ i LEWEJ magistrali dla różnych stref
(pomieszczeń).
• Po naciśnięciu przełącznika sygnał
kanałów 1 – 8, który jest zależny
od poziomu sygnału kanału 1, jest
wyciszany zarówno na szynie LEWEJ,
jak i PRAWEJ. Dzieje się tak, gdy
poziom wejściowy kanału 1 spada
poniżej określonej wartości progowej
(THRESH(4)).
• Gdy przełącznik nie jest wciśnięty,
wyciszana jest tylko LEWA szyna,
podczas gdy PRAWA szyna nadal
przesyła sygnał, pod warunkiem,
że poszczególne kanały zostały
odpowiednio poprowadzone.
EQ ON: Przełącznik włącza korektor (15) dla
(14)
szyny LEWEJ i PRAWEJ.
NISKA / NISKA ŚREDNIA / WYSOKA
(15)
ŚREDNIA / WYSOKA: To pokrętło reguluje
podbicie / obcięcie częstotliwości fabrycznych
w następujący sposób:
• LOW: Podnosi / obniża częstotliwości poniżej 70
Hz maksymalnie o ± 15 dB.
• LOW MID: Podnosi / obniża częstotliwości wokół
300 Hz maksymalnie o ± 15 dB.
• HIGH MID: Podnosi / obniża częstotliwości w
okolicach 3 kHz maksymalnie o ± 15 dB.
• HIGH: Podnosi / obniża częstotliwości powyżej 10
kHz o maksymalnie ± 15 dB.
Autobusy
Diody LED: Gdy zapali się dioda CLIP
(16)
LED, zmniejsz poziom wyjściowy za
pomocą pokrętła LEVEL (17), aby uniknąć
przesterowania.
POZIOM: To pokrętło reguluje poziom
(17)
wyjściowy wyjść magistrali OUT L, OUT R i
AUX.
