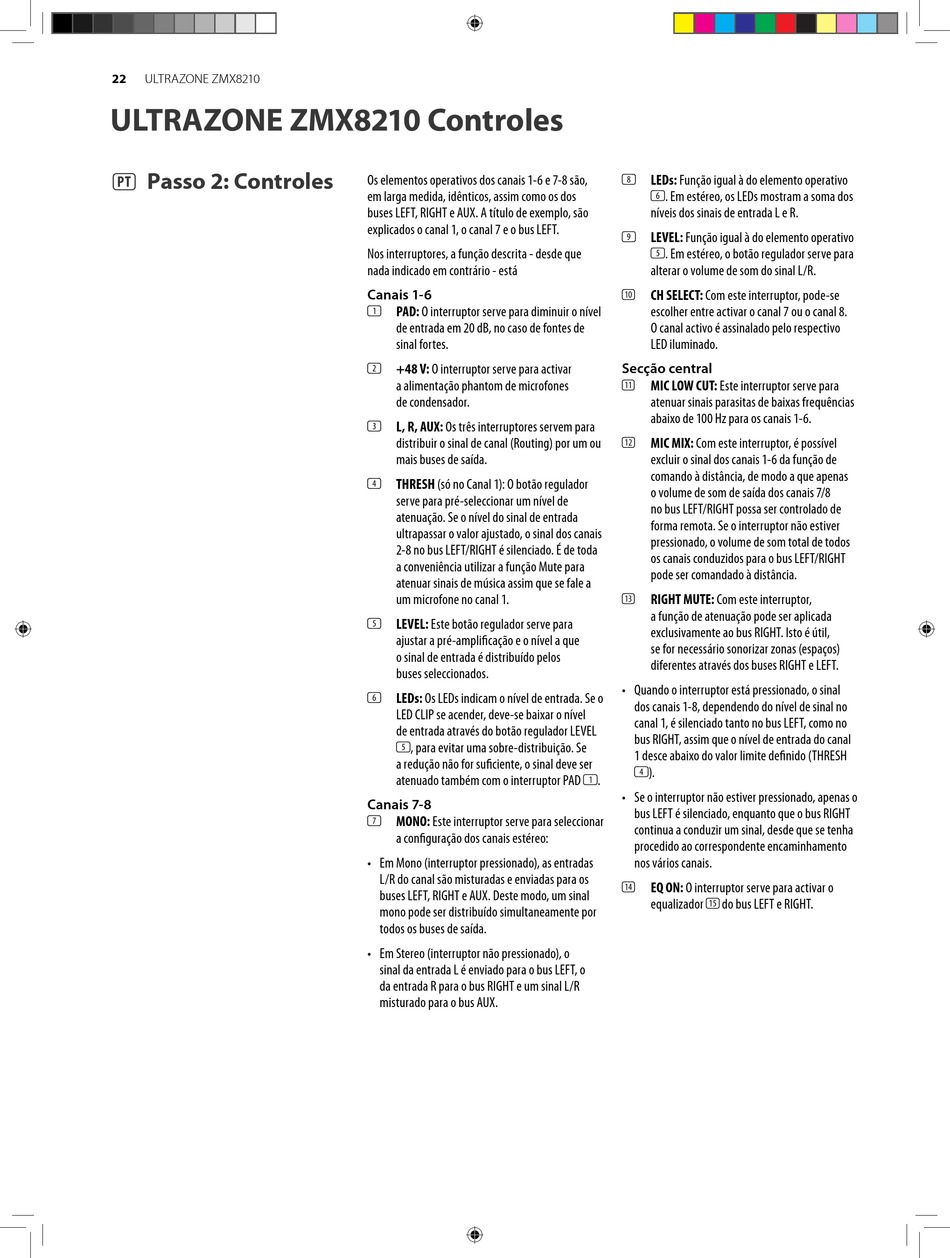

Behringer ULTRAZONE ZMX8210 Schnellstartanleitung Seite 22

22
ULTRAZONE ZMX8210
ULTRAZONE ZMX8210 Controles
(PT) Passo 2: Controles
Os elementos operativos dos canais 1-6 e 7-8 são,
em larga medida, idênticos, assim como os dos
buses LEFT, RIGHT e AUX. A título de exemplo, são
explicados o canal 1, o canal 7 e o bus LEFT.
Nos interruptores, a função descrita - desde que
nada indicado em contrário - está
Canais 1-6
(1) PAD: O interruptor serve para diminuir o nível
de entrada em 20 dB, no caso de fontes de
sinal fortes.
(2) +48 V: O interruptor serve para activar
a alimentação phantom de microfones
de condensador.
(3) L, R, AUX: Os três interruptores servem para
distribuir o sinal de canal (Routing) por um ou
mais buses de saída.
(4) THRESH (só no Canal 1): O botão regulador
serve para pré-seleccionar um nível de
atenuação. Se o nível do sinal de entrada
ultrapassar o valor ajustado, o sinal dos canais
2-8 no bus LEFT/RIGHT é silenciado. É de toda
a conveniência utilizar a função Mute para
atenuar sinais de música assim que se fale a
um microfone no canal 1.
(5) LEVEL: Este botão regulador serve para
ajustar a pré-amplificação e o nível a que
o sinal de entrada é distribuído pelos
buses seleccionados.
(6) LEDs: Os LEDs indicam o nível de entrada. Se o
LED CLIP se acender, deve-se baixar o nível
de entrada através do botão regulador LEVEL
(5), para evitar uma sobre-distribuição. Se
a redução não for suficiente, o sinal deve ser
atenuado também com o interruptor PAD (1).
Canais 7-8
(7) MONO: Este interruptor serve para seleccionar
a configuração dos canais estéreo:
• Em Mono (interruptor pressionado), as entradas
L/R do canal são misturadas e enviadas para os
buses LEFT, RIGHT e AUX. Deste modo, um sinal
mono pode ser distribuído simultaneamente por
todos os buses de saída.
• Em Stereo (interruptor não pressionado), o
sinal da entrada L é enviado para o bus LEFT, o
da entrada R para o bus RIGHT e um sinal L/R
misturado para o bus AUX.
(8) LEDs: Função igual à do elemento operativo
(6). Em estéreo, os LEDs mostram a soma dos
níveis dos sinais de entrada L e R.
(9) LEVEL: Função igual à do elemento operativo
(5). Em estéreo, o botão regulador serve para
alterar o volume de som do sinal L/R.
CH SELECT: Com este interruptor, pode-se
(10)
escolher entre activar o canal 7 ou o canal 8.
O canal activo é assinalado pelo respectivo
LED iluminado.
Secção central
MIC LOW CUT: Este interruptor serve para
(11)
atenuar sinais parasitas de baixas frequências
abaixo de 100 Hz para os canais 1-6.
MIC MIX: Com este interruptor, é possível
(12)
excluir o sinal dos canais 1-6 da função de
comando à distância, de modo a que apenas
o volume de som de saída dos canais 7/8
no bus LEFT/RIGHT possa ser controlado de
forma remota. Se o interruptor não estiver
pressionado, o volume de som total de todos
os canais conduzidos para o bus LEFT/RIGHT
pode ser comandado à distância.
RIGHT MUTE: Com este interruptor,
(13)
a função de atenuação pode ser aplicada
exclusivamente ao bus RIGHT. Isto é útil,
se for necessário sonorizar zonas (espaços)
diferentes através dos buses RIGHT e LEFT.
• Quando o interruptor está pressionado, o sinal
dos canais 1-8, dependendo do nível de sinal no
canal 1, é silenciado tanto no bus LEFT, como no
bus RIGHT, assim que o nível de entrada do canal
1 desce abaixo do valor limite definido (THRESH
(4)).
• Se o interruptor não estiver pressionado, apenas o
bus LEFT é silenciado, enquanto que o bus RIGHT
continua a conduzir um sinal, desde que se tenha
procedido ao correspondente encaminhamento
nos vários canais.
EQ ON: O interruptor serve para activar o
(14)
equalizador (15) do bus LEFT e RIGHT.
