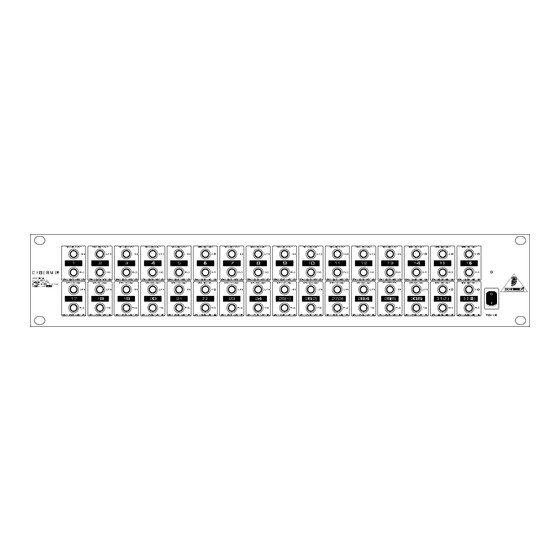

CYBERMIX Bedienungsanleitung
32 Kanal Mischpult Automation
Deutsche Version 1.0
September 1996
Diese Anleitung ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch
auszugsweise, und jede Wiedergabe der Abbildungen, auch in verändertem Zustand, sind nur mit
schriftlicher Zustimmung der Firma Behringer gestattet.
© 1996 BEHRINGER GmbH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Behringer Cybermix
Inhaltszusammenfassung für Behringer Cybermix

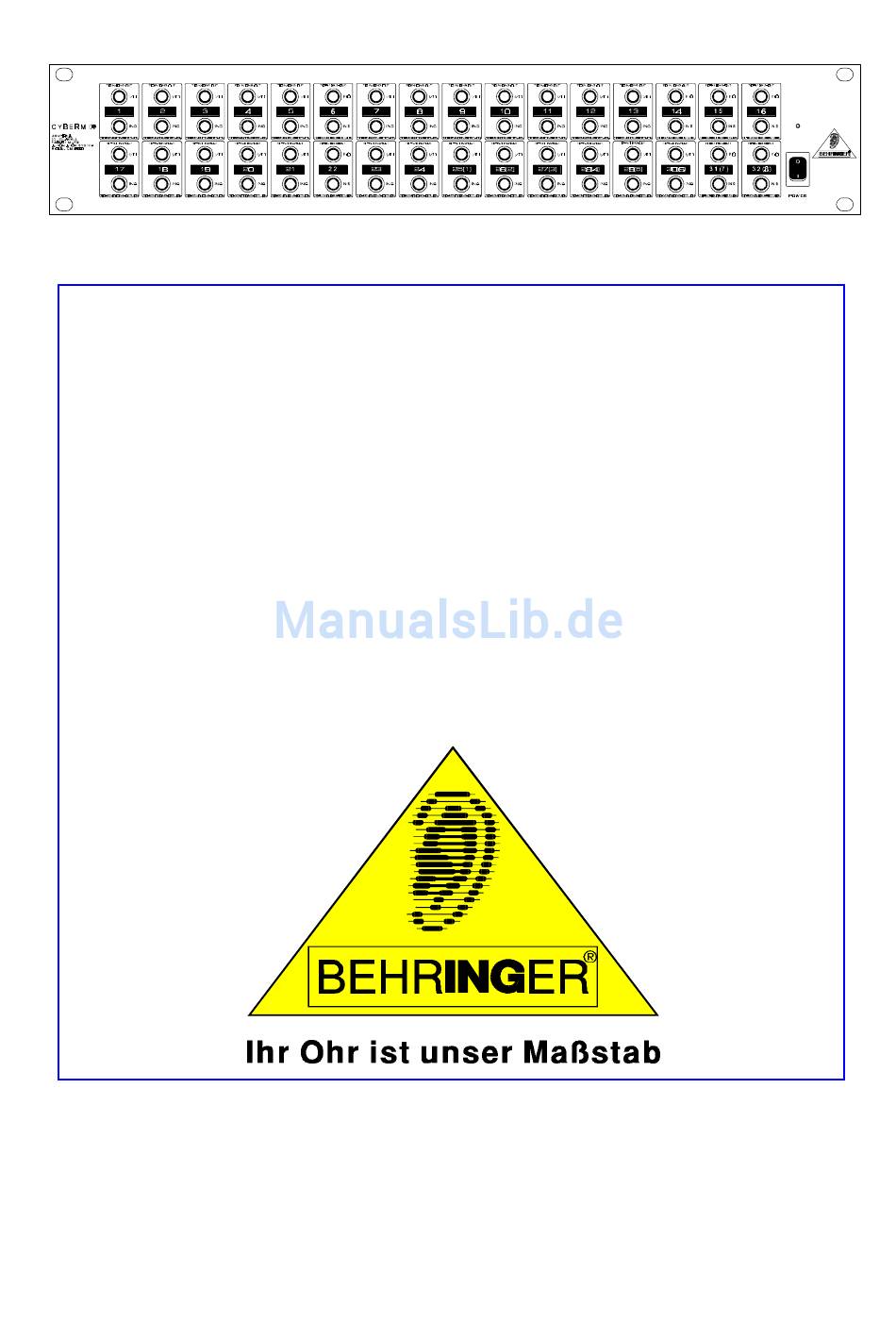

- Seite 1 32 Kanal Mischpult Automation Deutsche Version 1.0 September 1996 Diese Anleitung ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, und jede Wiedergabe der Abbildungen, auch in verändertem Zustand, sind nur mit schriftlicher Zustimmung der Firma Behringer gestattet. © 1996 BEHRINGER GmbH...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Das CYBERMIX System Die CYBERMIX Hardware Der Host-Computer Die Installation der Hardware 0.3.1 Arbeiten mit einer CYBERMIX-Automation 0.3.2 Arbeiten mit mehreren CYBERMIX-Automationen Die Installation der Software Die Menüs und die Werkzeugleiste Das File Menü Das Edit Menü Das Tools Menü... - Seite 3 Inhaltsverzeichnis Seite III Die Abmischung Anlegen, Öffnen und Sichern eines Mixes Echtzeit-Abmischung 4.2.1 Grundlagen der Event-Aufzeichnung 4.2.2 CYBERMIX-Automations-Events 4.2.3 Änderungen der Fader Position und des Mute-Status aufzeichnen 4.2.4 Wiedergabe einer Abmischung 4.2.5 „Abgleichen“ einer Abmischung im Trim Modus Grundlagen der Event-Bearbeitung 4.3.1...
-
Seite 4: Das Cybermix System
Midi-IN / OUT / THRU Interface mit MTC-Synchronization Integriertes SMPTE-Interface (Generator und Reader) RS 232 Interface für die Verbindung zum Host-PC PC CYBERMIX Editier-Software für Windows3.xx™ und Win95™ im Lieferumfang enthalten Snapshots, Online-, Offline-Editierung, Visual-Curve-Editor mit genauer Anzeige der SMPTE Position und der Verstärkung in dB. -
Seite 5: Die Cybermix Hardware
CYBERMIX Hardware F U S E Im Lieferumfang des CYBERMIX enthalten sind : das 2HE messende 19" Modul, ein RS232 Interface- Kabel, einen RS232 Adapter von 9 auf 25-polig und ein Netzkabel, sowie die CYBERMIX Software. Der CYBERMIX führt folgende Funktionen aus: Pegelkontrolle von 32 Audio-Kanälen... -
Seite 6: Die Installation Der Hardware
Schalten Sie bitte zuerst die CYBERMIX Automationen und Ihren Computer aus, um Beschädigungen an den Geräten zu vermeiden. Im Lieferumfang ist ein Serielles Kabel enthalten, mit dem Sie nun den ersten CYBERMIX und Ihren Computer verbinden. Falls an Ihrem PC nur ein 25-poliger Anschluß zur Verfügung steht, verwenden Sie bitte den ebenfalls mitgelieferten Adapter. -
Seite 7: Die Installation Der Software
Die Software wird jetzt automatisch auf ihrer Festplatte installiert. Um den Standard-Pfad C:\CYBERMIX zu ändern, können Sie diesen einfach überschreiben, ansonsten bestätigen Sie mit der Return Taste. Die Installation ist jetzt beendet. Sie können nun alle Disketten aus den Laufwerken entfernen, um Sie an einem sicheren Ort aufzubewahren. -
Seite 8: Die Menüs Und Die Werkzeugleiste
Die Menüs & die Werkzeugleiste Seite 5 1. 1. Die Menüs & die Werkzeugleiste Die Menüs & die Werkzeugleiste Um die Programm Menüs zu öffnen klicken Sie mit der Maus auf den Menünamen. Das entsprechende Menü öffnet sich, und Sie können nun den gewünschten Menüeintrag mit einem Klick der linken Maustaste aktivieren. -
Seite 9: Das Edit Menü
Die Menüs & die Werkzeugleiste Seite 6 1.2 Das Das E E dit Menü dit Menü Edit Menü hält einige leistungsstarke Operationen für Nachbearbeitung von Mix-Daten bereit. Undo Dieser Eintrag macht die zuletzt ausgeführte Aktion rückgängig. Update Mit diesem Eintrag können sowohl die Kanalpegel, als auch die Mute-Daten ausgewählten Kanälen innerhalb... -
Seite 10: Das Snapshots Menü
Wählen Sie den Eintrag „Follow Time“ um den „Song Position Pointer“ im Mixevents-Fenster zu aktivieren. Wenn die CYBERMIX-Automation ein Time Code Signal am Eingang erkennt, synchronisiert sich der Real Time Zähler auf den Time Code und die Zeitachse im Mix Events Fenster läuft synchron zum Time Code. -
Seite 11: Das Window Menü
Window Selection Jedes der vier CYBERMIX Fenster besitzt an dieser Stelle einen Eintrag. klicken Sie auf den Namen des Fensters, das Sie als aktives, geöffnetes Fenster in den Vordergrund holen möchten. Hierbei spielt es keine Rolle, ob das entsprechende Fenster vorher geöffnet war oder nicht. -
Seite 12: Das Smpte Menü
Signal gestartet. Mit der Stop Taste können Sie die Signal-Generierung anhalten. Liegt ein SMPTE Signal am SMPTE In des CYBERMIX an, synchronisiert sich die CYBERMIX-Automation auf dieses Signal. Dies wird dadurch angezeigt, daß die Farbe des Real Time Zählers von schwarz nach rot wechselt (s. Kap. -
Seite 13: 1.9 Die Werkzeugleiste
Die Menüs & die Werkzeugleiste Seite 10 1.9 Die Werkzeugleiste Die Werkzeugleiste Die Werkzeugleiste enthält oft benötigte Menüeinträge in Form von Icons. Beim Klicken auf ein Icon wird entweder ein Eingabe Fenster geöffnet, in dem Sie zusätzliche Einstellungen vornehmen können, oder Sie aktivieren dadurch einen bestimmten Arbeits-Modus. -
Seite 14: Die Cybermix Fenster
Das CYBERMIX Automationsprogramm besteht aus vier Arbeits-Fenstern, einem Notizen Editor und der Real Time Zähler Anzeige. Fenstergröße : Sie können die Größe der CYBERMIX Fenster durch „Ziehen“ einer Fensterecke mit der Maus verändern (weitere Einzelheiten hierzu finden Sie in Ihrer Windows-Anleitung). Die Größe der beiden Fader Fenster kann außerdem mit dem View Knopf, den Sie unten links in diesen beiden... -
Seite 15: 2.2 Das Groups Fenster
Die CYBERMIX Fenster Seite 12 2.2 Das Groups Fenster 2.2 Das Groups Fenster Automations-Programm erlaubt es Ihnen einzelne Fader den acht virtuellen Gruppen und einem Master Fader beliebig zuzuordnen. Mit dem Master Fader kontrollieren Sie alle VCA-Pegel gleichzeitig. 2.3 Das Mix Events Fenster 2.3 Das Mix Events Fenster... -
Seite 16: 2.4 Das Track Sheet Fenster
Die CYBERMIX Fenster Seite 13 2.4 Das Track Sheet Fenster 2.4 Das Track Sheet Fenster Track Sheet werden Informationen über den Track Titel, den Künstler, den Mix-Namen, etc in tabellarischer Form gespeichert. Alle Informationen aus dem Track Sheet werden automatisch zusammen abgespeichert. -
Seite 17: Die Bedienelemente
Die Bedienelemente Seite 14 3. 3. Die Bedienelemente Die Bedienelemente Channel Fader Channel Fader Je nach der eingestellten Bildschirmauflösung und der von Ihnen verwendeten Kanalanzahl, kann es passieren, daß mehrere Kanäle außerhalb des darstellbaren Bildschirmbereiches liegen. Um diese Kanäle anzuzeigen, benutzen Sie bitte die Rollbalken am unteren Fensterrand. - Seite 18 Die Bedienelemente Seite 15 unter diese Markierung bewegt, so wird die Differenz dazu von ursprünglichen Verstärkung abgezogen. Der genaue Wert der aktuellen Verstärkung wird mit der True-Gain-Anzeige angedeutet. Aus diesen Gründen sollte der Fader, nach Beendigung der zu überarbeitenden Passage, wieder auf -10dB zurückgeführt werden.
-
Seite 19: Die Master Edit Knöpfe
Die Bedienelemente Seite 16 3.1.2 Master Edit Tasten 3.1.2 Master Edit Tasten Die Channel Master Tasten (12) Am linken Rand des Fensters befindet sich eine Reihe mit Master Tasten, die eine Nachbildung der Tasten „Record“, „Play Trim“ und „Safe“ eines jeden Kanals darstellen. Wenn Sie eine dieser Master Tasten anklicken, werden alle Einstellungen augenblicklich auf alle Kanäle übertragen, mit Ausnahme der auf „Safe“... -
Seite 20: Die Mix Events
Mix Events Mix Events Die CYBERMIX Automation zeichnet die Änderungen der Fader Positionen und des Status der Mute Tasten als „Events“ auf. Diese Mix-Events werden im Mix Events Fenster auf einer von links nach rechts verlaufenden Zeitachse grafisch dargestellt. Die Fader Position eines bestimmten Kanals entspricht dabei der Höhe des farbigen Balkens. -
Seite 21: Die Abmischung
Die Abmischung Seite 18 4. 4. Die Abmischung Die Abmischung Anlegen, Öffnen und Sichern eines Mixes Anlegen, Öffnen und Sichern eines Mixes Anlegen eines neuen Mix Der Befehl New im Menü File löscht alle aktuellen Abmischungsdaten aus dem Arbeitsspeicher des Computers, ganz so, als ob Sie das Programm beenden und neu starten würden. -
Seite 22: Echtzeit-Abmischung
Time Code Quelle für die exakte Synchronisation der Events durch die Software in Abhängigkeit der Audiosignale. Die CYBERMIX Automation ist mit einem zusätzlichen Speicher ausgerüstet, in den die Events bereits „vorab“ (d.h. kurz bevor sie benötigt werden) eingeladen werden. Dadurch ist die exakte Synchronisation der Events, unabhängig von der Leistungsfähigkeit des verwendeten PCs... -
Seite 23: Cybermix-Automations-Events
4.2.2 CYBERMIX-Automations-Events CYBERMIX zeichnet die Änderungen der Fader Positionen und des Status der Mute Tasten als „Events“ auf. Diese Events werden im Mix Events Fenster auf einer von links nach rechts verlaufenden Zeitachse grafisch dargestellt. Die Fader Position eines bestimmten Kanals entspricht dabei der Höhe des farbigen Balkens. -
Seite 24: Grundlagen Der Event-Bearbeitung
Punkten Ihren Vorstellungen entspricht. Aus diesem Grund bietet Ihnen die Automationssoftware CYBERMIX die Möglichkeit, die zeitliche Position eines jeden Events zu ändern oder es zwischen Kanälen zu verschieben, Events zu löschen oder neue zu erstellen und Kopien von Events innerhalb eines Kanals oder zwischen verschiedenen Kanälen anzulegen. -
Seite 25: Einfügen Und Löschen Von Mute-Status-Events
Die Abmischung Seite 22 4.3.4 Einfügen und Löschen von Mute-Status-Events 4.3.4 Einfügen und Löschen von Mute-Status-Events Mute Insert Drücken Sie die Werkzeugleisten-Schaltfläche Mute Insert, oder wählen Sie die Option Mute Insert im Menü Tools. Zeigen Sie mit der Maus auf die Position, an der die Bearbeitung beginnen soll, klicken Sie mit der linken Maustaste, und ziehen Sie den Mauszeiger auf die Endposition. -
Seite 26: Snapshots Speichern
Die Abmischung Seite 23 4.3.7 Speichern eines Snapshot 4.3.7 Speichern eines Snapshot Ein „Snapshot“ ist eine „Momentaufnahme“ aller Fader Positionen und Mute-Stati. Gespeicherte Snapshots können jederzeit wieder aufgerufen werden, wobei alle Fader und Mute Tasten augenblicklich die gespeicherten Werte annehmen. Um einen Snapshot zu speichern, stellen Sie alle Fader und Mute Tasten wie gewünscht ein. -
Seite 27: Fortgeschrittene Event-Bearbeitung
Die Abmischung Seite 24 Fortgeschrittene Event-Bearbeitung Fortgeschrittene Event-Bearbeitung 4.4.1 Aktualisieren der Abmischung 4.4.1 Aktualisieren der Abmischung Die Fader Position jedes Kanals läßt sich temporär für einen bestimmten Zeitabschnitt nach oben oder unten verändern. Um die Abmischung zu aktualisieren, drücken Sie die Werkzeugleisten- Schaltfläche Update oder wählen Sie die Option Update Mix im Menü... -
Seite 28: Kopieren Eines Snapshot
Die Abmischung Seite 25 Über die Zeitangabe From können Sie den Startpunkt der Kopie im Ursprungskanal einstellen, während die Angabe To den Endpunkt der Kopie im Ursprungskanal festlegt. Über die Zeitangabe ON bestimmen Sie anschließend, wo die Kopie in den selektierten Zielkanälen abgelegt werden soll. Klicken Sie dazu auf die entsprechenden Felder, und geben Sie die jeweiligen Werte über die Tastatur ein, oder fahren Sie im Mix Events Fenster die betreffende Position mit der Maus an, und klicken Sie mit der linken Maustaste, um den gewünschten Wert einzugeben. -
Seite 29: Kopieren Einer Abmischung
Die Abmischung Seite 26 4.4.4 Kopieren einer Abmischung 4.4.4 Kopieren einer Abmischung Mit diesem Befehl können Sie Teile einer Abmischung gezielt von einer Time Code Position zu einer anderen kopieren. Drücken Sie die Werkzeugleisten- Schaltfläche Mix, oder wählen Sie die Option Copy Mix im Menü... -
Seite 30: Der Import Von Daten
Standard unser Band codiert worden ist. Für Heimanwendungen gelten 24 Bilder/Sekunde als Standard, wohingegen im Video- und TV-Bereich eine Frame Rate von 25 oder 30 Bilder / Sekunde verwendet werden. Die CYBERMIX Software läßt sich im Options Menü für die einzelnen Anwendungen anpassen. -
Seite 31: Die Smpte-Kodierung (Generierung)
Die Abmischung Seite 28 4.5.1 Kodieren eines Bandes mit einem SMPTE Signal 4.5.1 Kodieren eines Bandes mit einem SMPTE Signal Bevor Sie ein Band codieren, wählen Sie ein Format, das von allen angeschlossenen Geräten unterstützt wird. Normalerweise wird zunächst ein Mehrspurband vom Anfang bis zum Ende durchgängig codiert. -
Seite 32: Synchronisation Mittels Smpte
F U S E 4.5.3 Umwandeln von SMPTE in MTC 4.5.3 Umwandeln von SMPTE in MTC Liegt am SMPTE In Anschluß des CYBERMIX ein SMPTE Signal an, wird der Host automatisch auf dieses Signal synchronisiert Gleichzeitig liegt am Midi Out Anschluß... -
Seite 33: Synchronisation Mittels Mtc
Signal verzichten. diesem Fall verbinden Sie den Midi Out Anschluß des Gerätes, das als MTC Master fungiert, mit dem Midi In Anschluß des CYBERMIX. Jetzt können Sie den Master Sequenzer oder Master Drum Computer für die MTC- Übertragung konfigurieren. Der CYBERMIX wird nun automatisch synchronisiert. -
Seite 34: Anwendungsgebiete
Die Mischpult Automation und analoge Aufnahmetechnik Der CYBERMIX kann sämtliche Line-Signalpegel verarbeiten (Mikrofonsignale sollten der korrekten Anpassung wegen nur vorverstärkt auf den CYBERMIX geführt werden). Eine Standard Anwendung ist z.B. die Pegelregelung der Insert Punkte an einem Mischpult. Da die Insert-Buchsen oft mit Stereo-... - Seite 35 Sollte das Synchronsignal im Mischpult auf andere Kanäle übersprechen, ist es besser den CYBERMIX SMPTE Input direkt an die Bandmaschine anzuschließen. Der Direct Out des 1. Mischpultkanals wird an den SMPTE In am CYBERMIX geführt Schließen Sie nun alle weiteren Audio-Kanäle der Bandmaschine an die Line-In Anschlüsse des Mischpultes an.
-
Seite 36: Beispiel Videonachvertonung
Synchronsignal bereits während der Bildaufzeichnung mit aufgenommen werden! Nachdem Sie ein Video Band codiert und das auf diesem Band befindliche SMPTE Signal auf den SMPTE In des CYBERMIX gelegt haben, wird der Host PC beim Start des Bandes auf den laufenden Time Code synchronisiert. -
Seite 37: Anhang
Anhang Seite 34 Anhang Anhang Die Technischen Daten Die Technischen Daten Analoge Eingänge Unsymmetrische 6,3 mm Stereo Klinkenbuchse (Tip) Impedanz 100 kOhm Nominaler Eingangspegel -10 dbV bis +4dBu Max. Eingangspegel +21 dBu Analoge Ausgänge Unsymmetrische 6,3 mm Stereo Klinkenbuchse (Ring) Impedanz 50 Ohm Max. -
Seite 38: Die Anschlüsse
Verwechslungen auszuschließen, möchten wir nun die einzelnen Anschlüsse kurz vorstellen. RS232 Computer Interface : (Blick von vorne auf die Kontakte) Das Kabel zwischen Host Computer und CYBERMIX weist eine 1:1 Pinbelegung auf. Stereo Klinken Kabel : Diese Kabel werden z.B. als... - Seite 39 übertragen. Abschirmung Signal pos. Signal neg. Behringer Spezielle Studiotechnik GmbH ist stets bemüht, den höchsten Qualitätsstandard zu sichern. Erforderliche Modifikationen werden ohne vorherige Ankündigung vorgenommen. Technische Daten und Erscheinungsbild des Gerätes können daher von den genannten Angaben und Abbildungen abweichen.
-
Seite 40: Garantiebestimmungen
§ 4 GARANTIEBERECHTIGUNG Die Fa. Behringer behält sich vor, die Ausführung der Reparatur oder den Ersatz des Gerätes von der Garantieberechtigung abhängig zu machen. Hierzu ist es unter anderem notwendig, den Kaufbeleg (Rechnung des Händlers) beizufügen. Die endgültige Entscheidung über den Garantieanspruch trifft ausschließlich die Fa.
